Bedienungsanleitung für Wharfedale DIAMOND 12i Lautsprecher

Wichtige Informationen aus der Anleitung

Vor der Installation der Lautsprecher sollten Sie diese Anleitung vollständig lesen. Schalten Sie vor dem Anschließen alle Geräte Ihres Systems aus. Stellen Sie die Lautstärke auf das Minimum, bevor Sie das System einschalten, und erhöhen Sie diese schrittweise. Vermeiden Sie es, den Verstärker bei voller Lautstärke zu betreiben. Platzieren Sie keine schweren Gegenstände auf den Lautsprechern und setzen Sie diese nicht übermäßiger Hitze, Feuchtigkeit oder direktem Sonnenlicht aus.

Auspacken und Vorbereitung

Die DIAMOND 12i Lautsprecher sind in verschiedenen Größen erhältlich. Beim Auspacken von Standlautsprechern wird empfohlen, eine zweite Person zur Hilfe zu nehmen. Heben Sie die Lautsprecher vorsichtig aus der Verpackung und verwenden Sie nicht die Schutzhülle zum Heben. Bewahren Sie die Verpackung für einen sicheren Transport auf.

Montage der Spikes (Modelle D12.3i, D12.4i)

1. Sorgen Sie für ausreichend Arbeitsfläche und legen Sie ein weiches Tuch auf den Boden.
2. Drehen Sie den Lautsprecher um und legen Sie ihn auf das Tuch.
3. Schrauben Sie eine Kontermutter auf jeden Spike.
4. Schrauben Sie die Spikes in die Einsätze und ziehen Sie diese handfest an.
5. Drehen Sie den Lautsprecher wieder um.
6. Falls der Lautsprecher wackelt, justieren Sie die Spikes, bis er stabil steht, und ziehen Sie die Kontermuttern fest.

Aufstellung der Lautsprecher

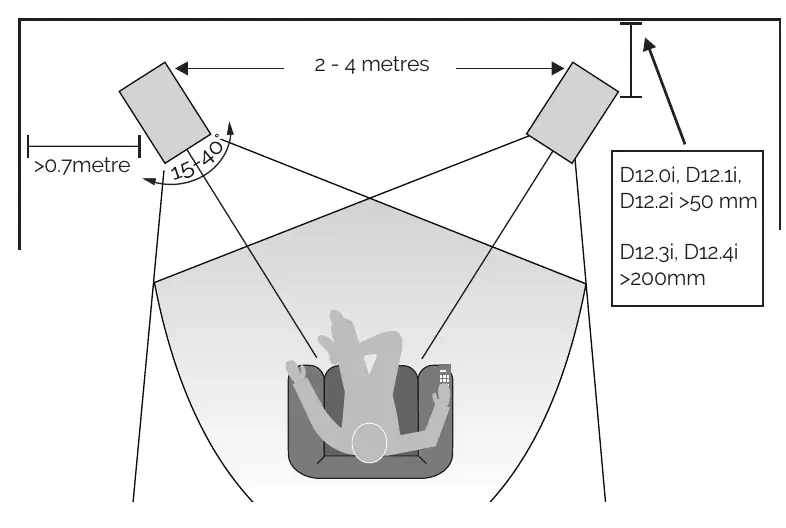

Frontlautsprecher

Die Modelle D12.3i und D12.4i sind als Standlautsprecher konzipiert und sollten mindestens 200 mm von der Rückwand und 700 mm von den Seitenwänden entfernt aufgestellt werden. Die Modelle D12.0i, D12.1i und D12.2i sind für die Montage auf Ständern oder an der Wand vorgesehen, können aber auch auf einem stabilen Regal platziert werden. Eine leichte Anwinkelung nach innen verbessert das Klangbild.

Center-Lautsprecher

Der Center-Lautsprecher sollte mittig zwischen den Frontlautsprechern, nahe am Fernseher (über oder unter dem Bildschirm), auf einer stabilen, flachen Oberfläche platziert werden.

3Di Surround-Lautsprecher

Diese sind für die Platzierung auf anderen Lautsprechern oder zur Wandmontage optimiert, um Höhenkanäle in einem Heimkinosystem zu ergänzen.

Anschluss der Lautsprecher

Verwenden Sie hochwertiges Lautsprecherkabel. Trennen Sie die Adern auf einer Länge von ca. 40 mm und isolieren Sie etwa 10 mm ab. Verdrillen Sie die Litzen bei Bedarf leicht. Schrauben Sie die Terminals auf, führen Sie das blanke Kabelende ein und ziehen Sie das Terminal fest. Achten Sie darauf, dass keine losen Litzen benachbarte Terminals berühren können.

Heimkino-Konfiguration

Für 6.1- und 7.1-Systeme sollte der Hörplatz nicht zu nah an der Rückwand liegen. Optimieren Sie die Zeitverzögerung (Delay) an Ihrem AV-Prozessor, damit der Schall aller Lautsprecher gleichzeitig am Hörplatz eintrifft. Stellen Sie bei Verwendung eines Subwoofers die Frontlautsprecher auf 'Small' oder 'Large', je nach gewünschter Bassverteilung.

Wartung und Pflege

Verwenden Sie keine Wachse oder Sprühpolituren, da diese das Finish beschädigen können. Reinigen Sie die Gehäuse gelegentlich mit einem trockenen oder leicht feuchten Tuch. Entfernen Sie die Lautsprechergitter vorsichtig und bürsten Sie diese bei Bedarf mit einer weichen Bürste ab. Verwenden Sie keinen Staubsauger. Berühren Sie niemals die Lautsprechermembranen.

Fehlerbehebung

Bei Problemen wie keinem Ton, fehlendem Bass oder Verzerrungen prüfen Sie zuerst die Verkabelung, die Quelleneinstellungen und ob der Subwoofer eingeschaltet ist. Stellen Sie sicher, dass die Lautsprecher phasenrichtig angeschlossen sind.
