Wayfair 0508-1W Lark Manor Breosha Stahl-Wandleuchte Installationsanleitung

Wichtige Sicherheitshinweise

Die Installation sollte ausschließlich von einem qualifizierten Elektrofachmann durchgeführt werden. Stellen Sie vor Beginn der Arbeiten unbedingt sicher, dass die Stromzufuhr am Sicherungskasten oder Schutzschalter vollständig unterbrochen ist. Verwenden Sie ausschließlich die spezifizierten Leuchtmittel und überschreiten Sie keinesfalls die maximale Wattzahl.

Vorbereitung der Installation

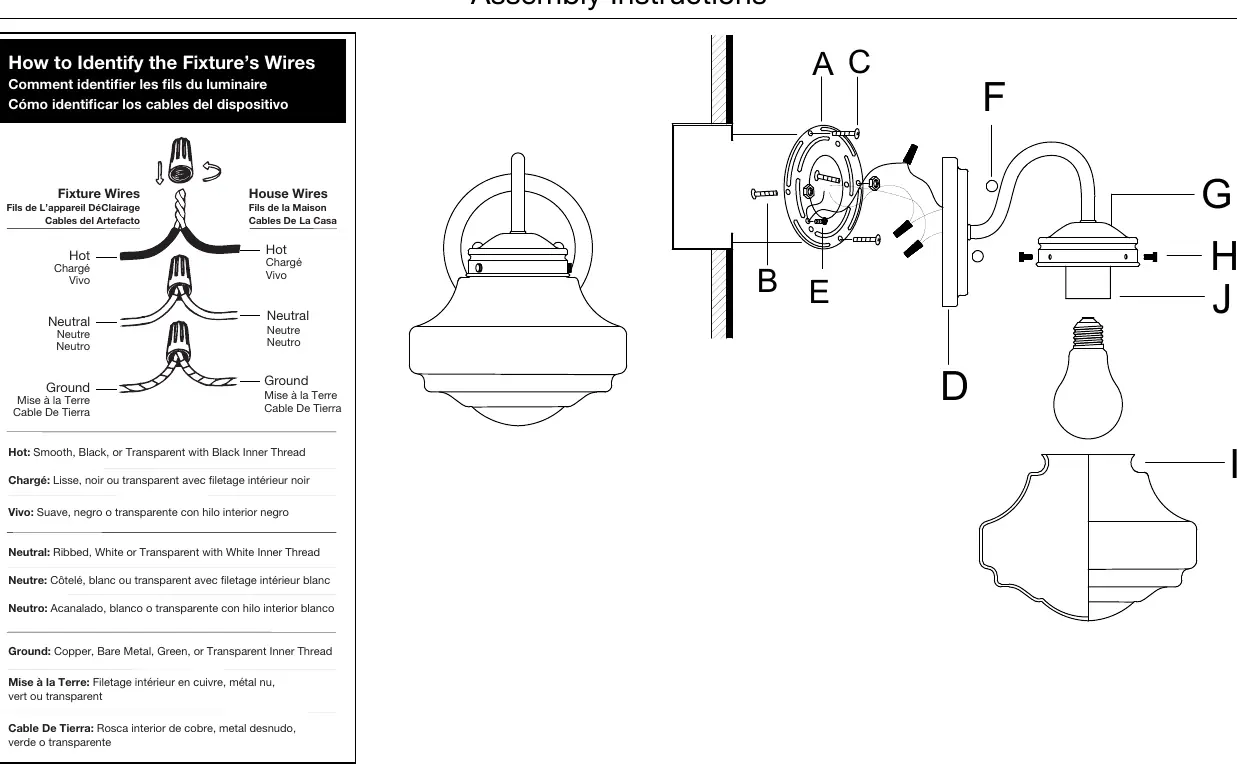

Entfernen Sie vorsichtig die neue Leuchte und das mitgelieferte Zubehör aus der Verpackung. Demontieren Sie die alte Leuchte sowie die vorhandene Montagehalterung. Überprüfen Sie die Montageplatte (A) und stellen Sie sicher, dass die Montageschrauben (B & C) fest sitzen. Befestigen Sie die Montageplatte sicher an der Anschlussdose.

Elektrischer Anschluss

Lassen Sie sich beim Anschließen der Kabel von einer zweiten Person unterstützen, um das Gewicht der Leuchte zu halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln der Anschlussdose gemäß dem Schaltplan:

• Phase (Hot): Glattes, schwarzes oder transparentes Kabel mit schwarzer Innenader.
• Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißer Innenader.
• Schutzleiter (Ground): Kupfer, blankes Metall, grünes oder transparentes Kabel mit grüner Innenader.

Verdrehen Sie die Kabelenden fest miteinander und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose zurückgeführt werden.

Abschluss der Montage

Platzieren Sie die Rückplatte (D) über der Montageplatte (A) und sichern Sie diese mit den dekorativen Muttern (F). Setzen Sie das Leuchtmittel gemäß den Spezifikationen ein. Heben Sie den Glasschirm (I) in die Abdeckung (G) und befestigen Sie ihn fest mit den Schrauben (H). Schalten Sie nach Abschluss der Arbeiten die Stromzufuhr wieder ein und testen Sie die Funktion der Leuchte.
