Das Waveshare 1.9INCH Segment e-Paper V1.1 ist ein elektrophoretisches Displaymodul, das speziell für Anwendungen wie Thermometer konzipiert wurde. Es zeichnet sich durch einen extrem niedrigen Stromverbrauch, einen weiten Betrachtungswinkel und eine bistabile Anzeige aus. Die Kommunikation erfolgt über eine I2C-Schnittstelle.
Technische Spezifikationen
- Display-Auflösung: 91 Segmente + 1 Vcom + 1 BG

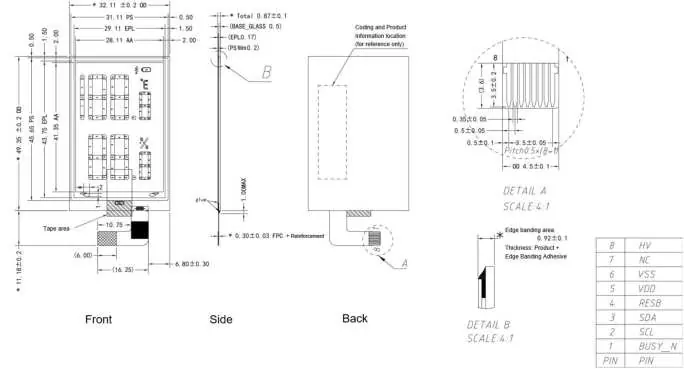

- Aktive Fläche: 28,11 x 41,35 mm
- Gesamtabmessungen: 32,11 x 49,35 x 0,87 mm
- Schnittstelle: 8-Pin FPC (0,5 mm Pitch)
Pin-Belegung
- 1 (BUSY_N): Statusanzeige (L: beschäftigt, H: bereit)
- 2 (SCL): IIC-Taktleitung
- 3 (SDA): IIC-Datenleitung
- 4 (RESB): Hardware-Reset (L: Initialisierung)
- 5 (VDD): Logik-Spannungsversorgung (1,9V - 3,6V)
- 6 (VSS): Masse
- 7 (NC): Nicht belegt
- 8 (HV): Hochspannung (Anschluss für 1uF/25V Kondensator)
Handhabung und Sicherheit
Das Display ist ein zerbrechliches Bauteil aus Glas und Kunststoff. Beachten Sie folgende Punkte:
- Vermeiden Sie mechanischen Druck, Biegen oder Verdrehen des Panels.
- Schließen Sie das Interface nicht an oder ab, während das Modul in Betrieb ist.
- Reinigen Sie das Display nur mit einem weichen, trockenen Tuch ohne chemische Zusätze.
- Vermeiden Sie Feuchtigkeit, Frost oder Betauung, da dies das Panel dauerhaft beschädigen kann.
- Lagern Sie das Modul in der Originalverpackung bei einer Temperatur zwischen 15°C und 35°C und einer Luftfeuchtigkeit von 30% bis 60% RH.
Praktische Hilfe
Typische Probleme
Überprüfen Sie den RESB-Pin (muss auf 'L' gesetzt werden) und stellen Sie sicher, dass die Versorgungsspannung VDD zwischen 1,9V und 3,6V liegt.
Vermeiden Sie harten Druck bei der Reinigung. Die Schutzfolie ist sehr weich und nicht kratzfest beschichtet.
Stellen Sie sicher, dass keine Betauung oder Frost auf dem Panel entsteht. Feuchtigkeit kann in das Panel eindringen und es zerstören.
Vor der Verwendung
- Prüfen Sie das Panel auf Risse oder mechanische Schäden vor dem Einbau.
- Stellen Sie sicher, dass die I2C-Verkabelung korrekt gemäß Pin-Belegung erfolgt ist.
- Verbinden Sie einen 1uF/25V Kondensator mit dem HV-Pin.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 50°C liegt.
- Vermeiden Sie den Kontakt mit sauren oder alkalischen Gasen.
Abbildungen und Diagramme
- Das Blockdiagramm zeigt die Verbindung zwischen dem Panel, dem integrierten Treiber und dem 8-Pin-Eingang.
Modellkompatibilität
- Das Modul ist für den Betrieb mit I2C-Schnittstellen ausgelegt.
- Die Materialien entsprechen den RoHS-Standards.
