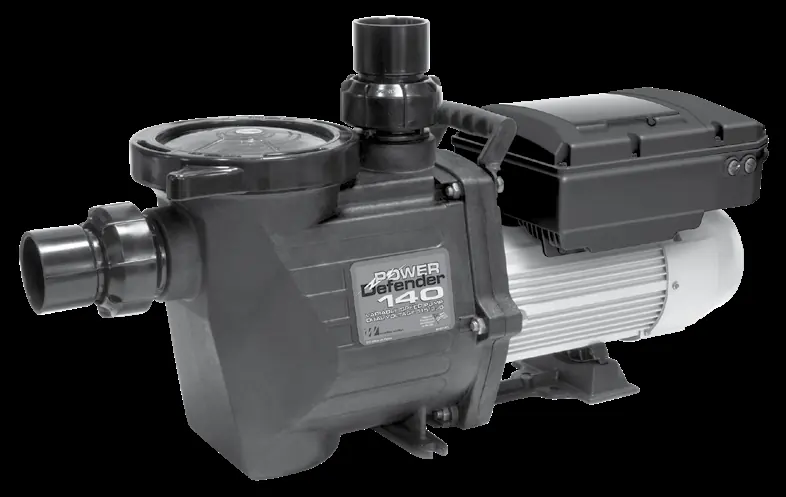

Bedienungsanleitung für Waterway Power Defender 1.40HP Poolpumpe
Schnellstartanleitung für die Waterway Power Defender 1.40HP Poolpumpe. Enthält wichtige Informationen zu Installation, elektrischem Anschluss, Wartung des Siebkorbs, Überwinterung und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung enthält sicherheitsrelevante Informationen für die Installation und den Betrieb der Waterway Power Defender 1.40HP Poolpumpe. Die Pumpe muss von einem qualifizierten Elektriker oder Pool-Servicetechniker gemäß den geltenden nationalen und lokalen Vorschriften installiert werden. Ein unsachgemäßer Betrieb kann zu schweren Verletzungen oder Sachschäden führen.
Elektrischer Anschluss
Vor der Verkabelung müssen alle Stromkreise und Schalter ausgeschaltet sein. Stellen Sie sicher, dass die Spannung (115V oder 230V) mit der Motorspannung übereinstimmt. Verwenden Sie für die Verkabelung die in der Anleitung aufgeführten Drahtstärken (AWG) basierend auf der Leistung und Entfernung. Der Motor muss dauerhaft geerdet und mit der Poolstruktur verbunden werden (mindestens 8 AWG Kupferleiter).
Wartung des Siebkorbs
Der Siebkorb (Hair and Lint Pot) muss regelmäßig auf Blätter und Schmutz überprüft werden. Ein verschmutzter Korb reduziert die Effizienz und belastet den Motor. Vorsicht: Öffnen Sie den Siebkorb niemals, wenn die Pumpe nicht angesaugt hat oder trocken gelaufen ist, da sich heißer Dampf bilden kann.
- Schalten Sie den Motor aus und entlasten Sie den Systemdruck.
- Drehen Sie den Deckel gegen den Uhrzeigersinn und nehmen Sie ihn ab.
- Reinigen Sie den Korb und spülen Sie ihn aus.
- Reinigen Sie den O-Ring und die Dichtfläche, fetten Sie den O-Ring mit Teflon oder Silikon.
- Setzen Sie den Deckel wieder auf und ziehen Sie ihn handfest an.
Überwinterung und Motorschutz
Wenn die Lufttemperatur unter 1,7°C (35°F) fällt, muss das Wasser aus der Pumpe abgelassen werden, um Frostschäden zu vermeiden. Entfernen Sie dazu die beiden Ablassschrauben am Pumpengehäuse. Schützen Sie den Motor vor direkter Sonneneinstrahlung, Feuchtigkeit und Schmutz. Wickeln Sie den Motor niemals in Plastik ein, da dies zu Kondensation und Rost führt.
Fehlerbehebung
Bei Problemen wie mangelndem Ansaugen oder reduziertem Durchfluss prüfen Sie:
- Ob die Saugleitungen und Ventile vollständig mit Wasser gefüllt sind.
- Ob der Deckel des Siebkorbs fest sitzt und der O-Ring korrekt platziert ist.
- Ob der Wasserstand im Pool ausreicht, damit der Skimmer keine Luft zieht.
- Ob das Laufrad (Impeller) durch Schmutz blockiert ist.
Praktische Hilfe
Typische Probleme
Pumpe saugt nicht an (zu viel Luft)
Saugleitungen und Ventile prüfen, Deckel des Siebkorbs festziehen, O-Ring prüfen, Wasserstand im Pool kontrollieren.
Pumpe saugt nicht an (zu wenig Wasser)
Sicherstellen, dass Saugleitungen, Siebkorb und Pumpengehäuse mit Wasser gefüllt sind, Saugventil öffnen.
Reduzierter Durchfluss
Luftlecks in der Saugleitung prüfen, Laufrad auf Verstopfungen kontrollieren, Siebkorb reinigen.
Vor der Verwendung
- Spannung der Stromversorgung prüfen (115V oder 230V).
- Korrekte Drahtstärke (AWG) gemäß Tabelle wählen.
- Motor dauerhaft erden und mit Poolstruktur verbinden.
- Siebkorb vor dem ersten Start mit Wasser füllen.
- Sicherstellen, dass alle Saug- und Rücklaufventile geöffnet sind.
Technische Daten in der Praxis
- 8 AWG Leiter
- Erforderlicher Mindestquerschnitt für die Erdung bei Montage innerhalb von 5 Fuß (ca. 1,5m) vom Pool.
Abbildungen und Diagramme
- Abbildung 2 zeigt die Explosionszeichnung des Siebkorb-Deckels mit O-Ring, Korb und Gehäuse.
- Abbildung 3 zeigt die Position des Deckels und des Volutengehäuses.
Modellkompatibilität
- Nur für den Einsatz mit 115V oder 230V geeignet.
- Nicht in geschlossenen Gehäusen oder unter der Verkleidung von Whirlpools installieren, sofern nicht ausdrücklich dafür vorgesehen.
