Installationsanleitung für Vulcan 00-913102-0176A Dampfgarer-Ersatz-Timer-Kit
Diese Anleitung beschreibt den Austausch des Timers bei Vulcan Dampfgarern unter Verwendung des Ersatz-Kits 00-913102-0176A. Sie enthält detaillierte Verkabelungspläne für verschiedene Modellreihen, Installationsschritte und...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für den Austausch des Timers bei Vulcan Dampfgarern mit dem Kit 00-913102-0176A. Das Kit kann entweder einen Mallory- oder einen Precision-Timer enthalten; beide sind funktional kompatibel, erfordern jedoch eine korrekte Verkabelung gemäß den spezifischen Modellvorgaben. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen und die Lockout/Tagout-Prozedur befolgt werden.
Installation und Austausch
Der Austausch erfolgt in folgenden Schritten:
- Trennen Sie die Stromversorgung und sichern Sie das Gerät gegen Wiedereinschalten.
- Entfernen Sie die rechte Seitenverkleidung, indem Sie die Schrauben an der Unterseite lösen, die Verkleidung nach außen ziehen und nach unten schieben.
- Notieren Sie die aktuelle Verkabelung und trennen Sie diese, bevor Sie den alten Timer ausbauen.
- Gehen Sie beim Einbau des neuen Timers vorsichtig vor: Berühren Sie die Nocken oder Schalthebel nicht mit den Händen oder Werkzeugen. Entfernen Sie keine Jumper-Kabel am Precision-Timer.
- Schließen Sie die Kabel gemäß den spezifischen Anweisungen für Ihr Modell an (siehe Verkabelungsabschnitte für C24EA/GA-Modelle).
- Stellen Sie sicher, dass der Orientierungsnippel an der Vorderseite des Timers in das kleine Loch an der Rückseite der Frontblende einrastet.
- Befestigen Sie den Schaft mit der neuen Dichtungsmutter aus dem Kit. Ziehen Sie die Mutter mit maximal 15 in. lbs. (ca. 1,7 Nm) fest.
Verkabelungshinweise
Die Verkabelung variiert je nach Modellreihe. Achten Sie besonders auf die Terminal-Nummern (11, 14, 23) und die entsprechenden Kabelfarben. Bei Precision-Timern mit freiliegenden Mikroschaltern wird der Anschluss an Terminal 21 nicht verwendet und muss isoliert werden. Bei PRO-Modellen ist zudem eine spezifische Isolierung für den Anschluss #14 erforderlich.
Inbetriebnahme und Prüfung
Nach der Installation:
- Bringen Sie die Seitenverkleidung wieder an.
- Schalten Sie die Stromversorgung ein.
- Schalten Sie den Dampfgarer ein und stellen Sie den Timer auf 5 Minuten.
- Prüfen Sie, ob der Alarm ertönt und die Kontrollleuchte gleichzeitig mit dem Erreichen der 0-Minuten-Marke erlischt.
Praktische Hilfe
Typische Probleme
Bei Precision-Timern mit freiliegenden Mikroschaltern wird dieser Anschluss nicht verwendet. Er muss zwingend abgeklebt und isoliert werden.
Verwenden Sie die neue Dichtungsmutter aus dem Kit und ziehen Sie diese mit maximal 15 in. lbs. fest, um Schäden zu vermeiden.
Vor der Verwendung
- Stromversorgung unterbrochen und Lockout/Tagout-Verfahren angewendet
- Rechte Seitenverkleidung entfernt
- Alte Timer-Verkabelung dokumentiert
- Neuer Timer auf korrekte Ausrichtung (Nippel in Loch) geprüft
- Alle nicht verwendeten Anschlüsse (insb. #21) isoliert
Technische Daten in der Praxis
- Drehmoment Dichtungsmutter
- Maximal 15 in. lbs. (ca. 1,7 Nm); nicht überschreiten.
Abbildungen und Diagramme

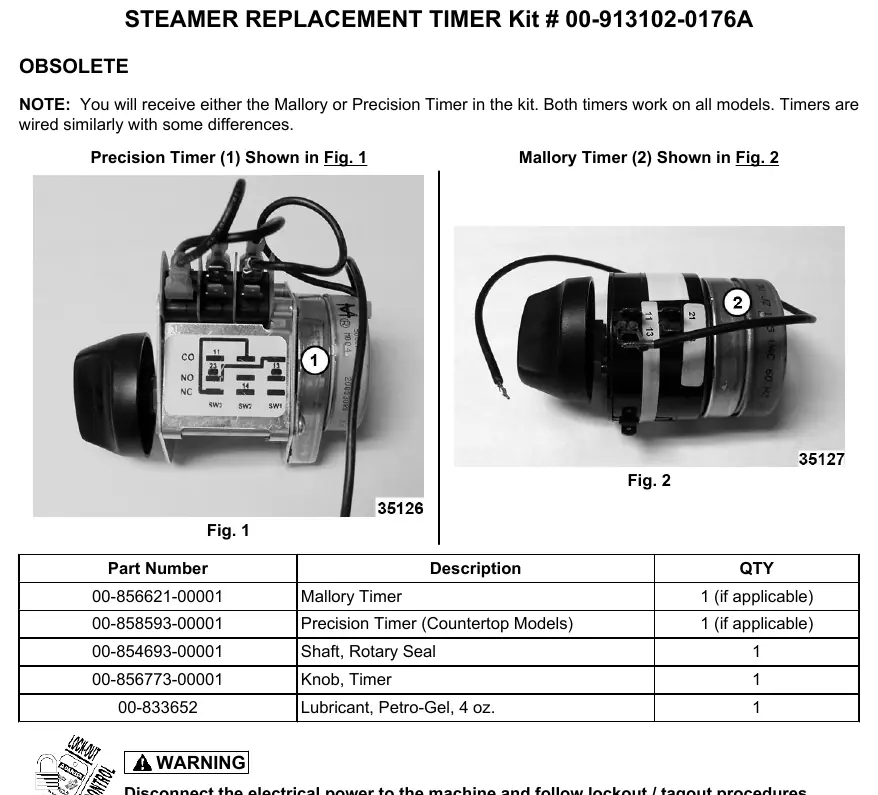

- Fig. 1 & 2: Identifikation von Precision- und Mallory-Timer.
- Fig. 3: Demontage der rechten Seitenverkleidung.
- Fig. 4 & 5: Detailansicht der Timer-Anschlüsse für die Verkabelung.
- Schaltpläne (Seiten 4-8): Detaillierte elektrische Übersicht für verschiedene Modellreihen.
Modellkompatibilität
- Das Kit ist für verschiedene Vulcan Dampfgarer-Modelle vorgesehen.
- Beide Timer-Typen (Mallory/Precision) funktionieren in allen Modellen, erfordern aber leicht unterschiedliche Verkabelungsschritte.
