Bedienungsanleitung für Vorhangstangen-Set allen + roth 1331B
Installationsanleitung für das allen + roth Vorhangstangen-Set 1331B. Schritt-für-Schritt-Anleitung zur Montage, Fehlerbehebung und Pflege der Vorhangstange.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das allen + roth Vorhangstangen-Set. Es ist wichtig, vor Beginn der Montage sicherzustellen, dass alle Teile vorhanden sind. Die geschätzte Montagezeit beträgt 30 Minuten. Für die Installation sind bestimmte Werkzeuge erforderlich, die nicht im Lieferumfang enthalten sind.
Benötigte Werkzeuge
- Bohrmaschine
- 3/16 Zoll (ca. 4,8 mm) Bohrer
- Wasserwaage
- Schraubendreher
Montageanleitung
- Markierung: Verwenden Sie die Halterung als Schablone, um die gewünschte Höhe zu bestimmen und die Position für die Befestigungsschrauben an der Wand zu markieren.
- Bohren: Entfernen Sie die Halterung. Bohren Sie mit einem 3/16 Zoll Bohrer (nicht enthalten) ein Vorbohrloch und setzen Sie die Wanddübel ein.

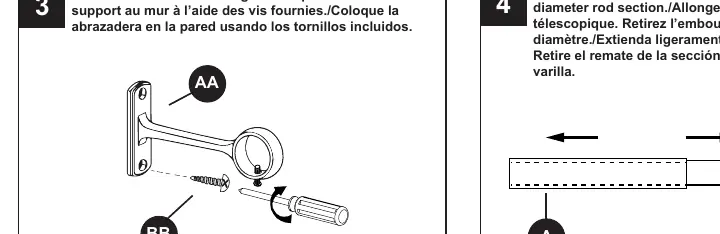

- Halterung befestigen: Montieren Sie die Halterung mit den mitgelieferten Schrauben an der Wand.
- Stange vorbereiten: Ziehen Sie die Teleskopstange leicht aus und entfernen Sie den Endknopf (Finial) von der Stange mit dem kleineren Durchmesser.
- Stange zusammensetzen: Schieben Sie die zusätzliche Stange über die Stange mit dem kleineren Durchmesser.
- Abschluss: Bringen Sie den Endknopf wieder an und ziehen Sie alle Befestigungsschrauben an den Halterungen fest, um die Stange zu fixieren.
Pflege und Wartung
Reinigen Sie die Vorhangstange mit einem weichen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel, Lösungsmittel oder Polituren, da diese die Oberfläche beschädigen können.
Fehlerbehebung
- Vorhangstange nicht waagerecht: Stellen Sie sicher, dass Sie während der Installation eine Wasserwaage verwendet haben.
- Haken locker: Stellen Sie sicher, dass die Haken in Wandpfosten verankert sind. Verwenden Sie die mitgelieferten Dübel und Schrauben, falls keine Wandpfosten vorhanden sind.
Praktische Hilfe
Typische Probleme
Vorhangstange ist nicht waagerecht
Verwenden Sie während der Installation eine Wasserwaage, um die Position der Halterungen korrekt auszurichten.
Haken der Vorhangstange ist locker
Stellen Sie sicher, dass die Haken in Wandpfosten verankert sind. Falls dies nicht möglich ist, verwenden Sie die mitgelieferten Dübel und Schrauben.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass eine Wasserwaage vorhanden ist.
- Besorgen Sie eine Bohrmaschine und einen 3/16 Zoll Bohrer.
- Markieren Sie die Positionen an der Wand sorgfältig.
Technische Daten in der Praxis
- 3/16 Zoll Bohrer
- Erforderlich für das Vorbohren der Löcher zur Aufnahme der Wanddübel.
Abbildungen und Diagramme
- Die Anleitung zeigt die Verwendung der Halterung als Markierungshilfe.
- Die Schritte verdeutlichen das Bohren der Löcher und das Einsetzen der Dübel.
- Die Abbildungen zeigen das Zusammenfügen der Teleskopstangen-Elemente.
Modellkompatibilität
- Die Installation erfordert Wanddübel, die im Lieferumfang enthalten sind.
- Die Stange ist teleskopierbar, um verschiedene Breiten abzudecken.
