Montageanleitung für VIVOSUN 15-Inch Thatch Rake
Erfahren Sie, wie Sie den VIVOSUN 15-Inch Thatch Rake (TR-0001) korrekt zusammenbauen. Diese Anleitung enthält eine vollständige Teileliste und Schritt-für-Schritt-Anweisungen für die Montage des Rechens.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Zusammenbau des VIVOSUN 15-Inch Thatch Rake (Modell TR-0001). Der Rechen ist für die Gartenpflege konzipiert, insbesondere zum Entfernen von Rasenfilz, zum Auflockern des Bodens und zum Verlegen von Rollrasen.

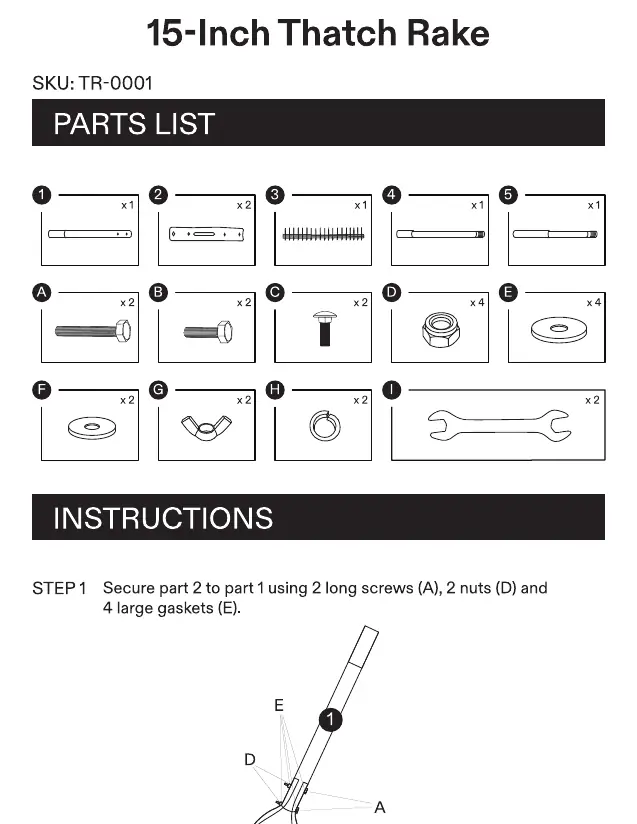

Teileliste
Stellen Sie vor Beginn der Montage sicher, dass alle folgenden Komponenten vorhanden sind:
- 1x Stielsegment 1
- 2x Stielsegment 2
- 1x Rechenkopf (3)
- 1x Stielsegment 4
- 1x Stielsegment 5
- 2x lange Schrauben (A)
- 2x kurze Schrauben (B)
- 2x Rundkopfschrauben (C)
- 4x Muttern (D)
- 4x große Dichtungen (E)
- 2x kleine Dichtungen (F)
- 2x Flügelmuttern (G)
- 2x Sicherungsringe (H)
- 2x Schraubenschlüssel (I)
Montageanleitung
Schritt 1
Verbinden Sie Teil 2 mit Teil 1. Verwenden Sie dazu 2 lange Schrauben (A), 2 Muttern (D) und 4 große Dichtungen (E).
Schritt 2
Befestigen Sie Teil 3 an Teil 2. Verwenden Sie für die oberen beiden Löcher 2 kurze Schrauben (B), 2 Muttern (D) und 2 kleine Dichtungen (F). Verwenden Sie für die unteren beiden Löcher 2 Rundkopfschrauben (C), 2 Flügelmuttern (G) und 2 Sicherungsringe (H).
Schritt 3
Schrauben Sie die Stielsegmente 4 und 5 fest an Sektion 1.
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Teileliste.
- Stellen Sie sicher, dass alle Schrauben (A, B, C) und Muttern (D, G) vorhanden sind.
- Verwenden Sie die mitgelieferten Schraubenschlüssel (I) für die Montage.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Verbindung der Stielsegmente und des Rechenkopfes.
- Achten Sie auf die korrekte Platzierung der Dichtungen (E, F) und Sicherungsringe (H).
