Montageanleitung für VIVOSUN Grow Tent 108x48x80
Detaillierte Montageanleitung für das VIVOSUN Grow Tent 108x48x80. Erfahren Sie, wie Sie den Rahmen aufbauen, die Plane anbringen und das Belüftungssystem korrekt installieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung führt Sie durch den Aufbau Ihres VIVOSUN Grow Tents. Stellen Sie sicher, dass Sie alle Teile gemäß der Produktinhaltsliste vorliegen haben, bevor Sie mit der Montage beginnen. Der Aufbau erfordert Sorgfalt bei der Verbindung der Stangen, um die Stabilität des Rahmens zu gewährleisten.
Produktbeschreibung
Das Grow-Zelt besteht aus einer lichtdichten 600D-Mylar-Plane, einem robusten 19mm-Stahlrahmen, der bis zu 165 Pfund tragen kann, und einer wasserdichten Bodenwanne zum Schutz vor Verschmutzungen.
Montage des Rahmens
- Schritt 1: Verbinden Sie die A-Stangen und D-Stangen mit den 4-Eck-, 5-Eck- und 6-Eck-Verbindern gemäß der Abbildung.
- Schritt 2: Installieren Sie die B-Stangen und C-Stangen sowie die 5-Eck-Verbinder an den Oberseiten der B-Stangen.

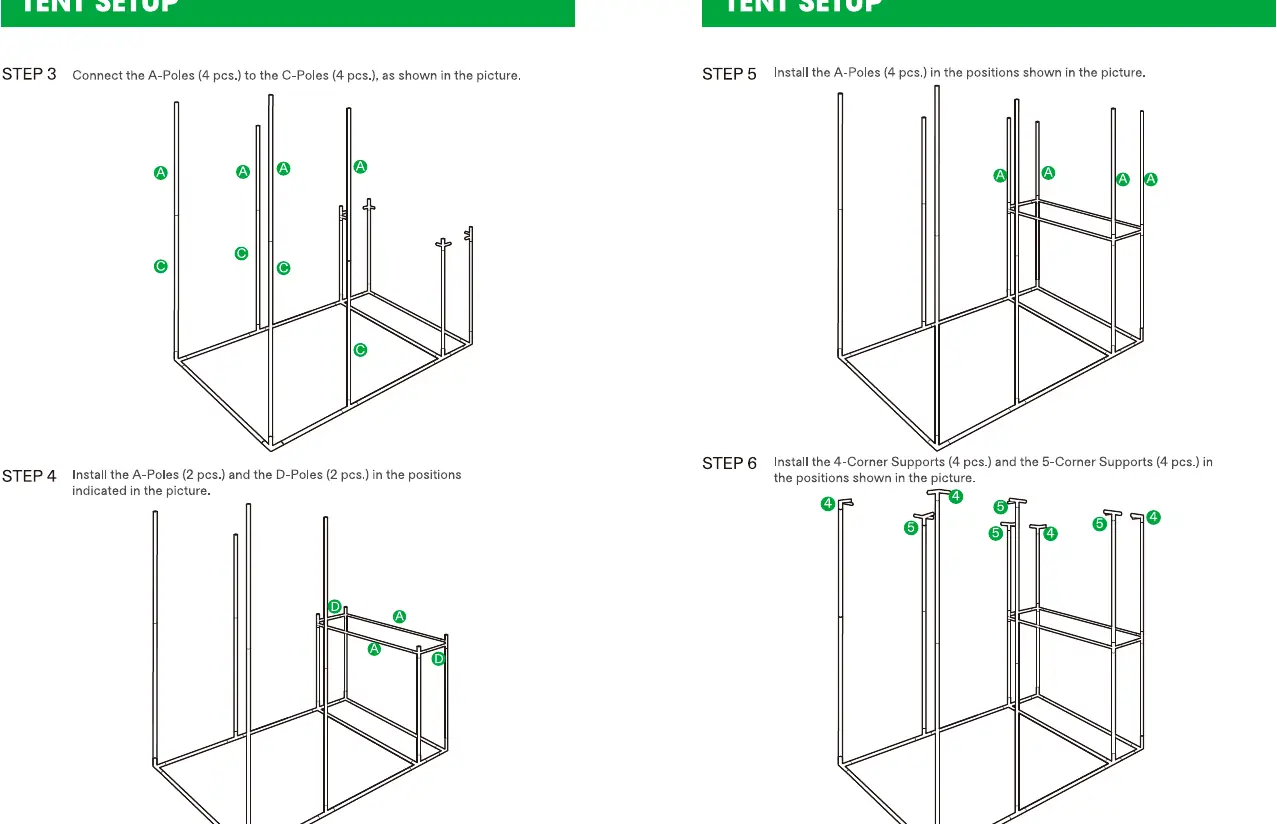

- Schritt 3: Verbinden Sie die A-Stangen mit den C-Stangen.
- Schritt 4: Installieren Sie die A-Stangen und D-Stangen in den angegebenen Positionen.
- Schritt 5: Setzen Sie die A-Stangen in die vorgesehenen Positionen ein.
- Schritt 6: Installieren Sie die 4-Eck- und 5-Eck-Verbinder an den markierten Stellen.

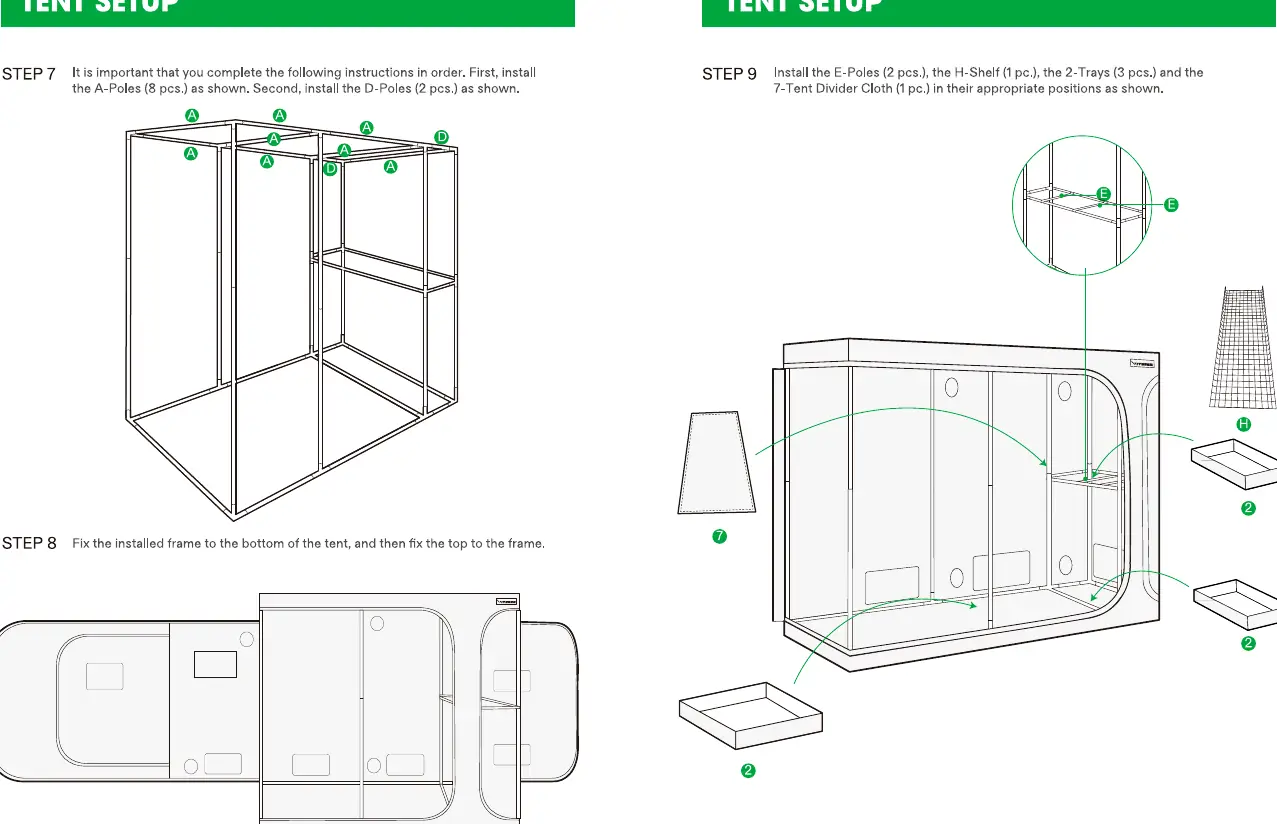

- Schritt 7: Installieren Sie die A-Stangen und D-Stangen in der korrekten Reihenfolge.
- Schritt 8: Fixieren Sie den montierten Rahmen am Boden des Zeltes und befestigen Sie anschließend die Oberseite am Rahmen.
- Schritt 9: Installieren Sie die E-Stangen, das H-Regal, die 2 Wannen und das Zelt-Trennwandtuch an den entsprechenden Positionen.
- Schritt 10: Platzieren Sie die E-, F- und G-Stangen an der Oberseite des Rahmens.
- Schritt 11: Schließen Sie den Reißverschluss des Zeltes.
Belüftung und Einrichtung

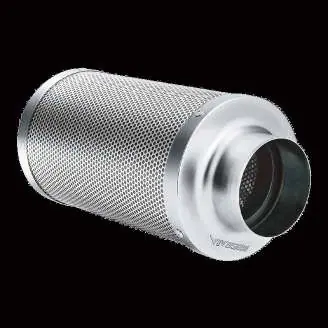

Hängen Sie den Inline-Lüfter an die Dachstützbalken. Positionieren Sie den Lüfter gegenüber der Zuluftöffnung, um den Luftstrom zu optimieren. Verwenden Sie die mitgelieferten Gurte, um den Aktivkohlefilter zu befestigen. Nutzen Sie die doppelseitigen Kordelzüge, um die Lüftungsschläuche sicher an den Anschlüssen zu befestigen.
Technische Daten
- Abmessungen: 108" x 48" x 80"
- Gewicht: 57.3 lbs
- Tragfähigkeit: Bis zu 165 lbs
- Material: 100% reflektierendes Mylar
- Türen: 2 große Fronttüren
- Fenster: 2 große Frontfenster
Praktische Hilfe
Typische Probleme
Instabiler Rahmen
Überprüfen Sie, ob alle Stangen (A-H) vollständig in die Verbinder eingesteckt sind und ob die Reihenfolge der Montage (Schritt 1-7) korrekt eingehalten wurde.
Schwierigkeiten beim Schließen des Reißverschlusses
Stellen Sie sicher, dass der Rahmen korrekt ausgerichtet ist und die Plane gleichmäßig über den Rahmen gespannt ist.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Stangen A-H, Verbinder, Plane).
- Stellen Sie sicher, dass der Aufstellort eben ist.
- Reinigen Sie den Bodenbereich vor dem Aufbau.
- Haben Sie einen Inline-Lüfter und Filter für die Belüftung bereit.
Technische Daten in der Praxis
- 19mm Stahlrohre
- Durchmesser der Rahmenstangen für hohe Stabilität.
Abbildungen und Diagramme
- Die Abbildungen in den Schritten 1-11 zeigen die genaue Positionierung der Stangen (A-H) und Verbinder.
- Achten Sie auf die Buchstabenmarkierungen an den Stangen, um Verwechslungen zu vermeiden.
Modellkompatibilität
- Empfohlene Belüftung: 8-Zoll Inline-Lüfter.
- Empfohlene Beleuchtung: 2x 4-Balken oder 2x VS4000 / 1x 6-Balken.
