Montageanleitung für Vinci Play 0206S1 Spielplatzgerät
Detaillierte Montageanleitung für das Vinci Play 0206S1 Spielplatzgerät. Enthält Schritt-für-Schritt-Anweisungen für den Aufbau, Fundamentpläne, Sicherheitsabstände und eine vollständige Teileliste.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständige Montageanleitung für das Spielplatzgerät Vinci Play 0206S1. Die Montage erfordert zwei Personen und eine geschätzte Arbeitszeit von 10 Stunden. Vor Beginn müssen die Fundamente gemäß den beiliegenden Plänen vorbereitet werden, wobei eine Aushärtezeit von 48 Stunden für den Beton eingeplant werden muss. Das Gerät muss unter Einhaltung der angegebenen Sicherheitsabstände und Fallhöhen (HIC 180 cm) installiert werden.
Vorbereitung und Fundamentierung
Die Fundamentpläne geben die genauen Positionen der Pfosten (A-P) an. Je nach Bodenbeschaffenheit und Gerätetyp (K1, K2, K3) variieren die Fundamentgrößen und Betonmengen. Achten Sie darauf, dass die Pfosten exakt auf dem Nullniveau (0,00) ausgerichtet sind. Die Fundamente müssen eine Mindesttiefe von 20 cm unter der Oberfläche aufweisen.
Montage des Spielgeräts
Der Aufbau erfolgt in mehreren Schritten:
- Grundstruktur: Montage der Pfosten und Plattformen unter Verwendung der mitgelieferten Verbinder (E3, 022100).
- Kletter- und Spielmodule: Installation der Kletterwand, Rutsche und der verschiedenen Kletterbögen.
- Verbindungselemente: Alle Schraubverbindungen müssen fest angezogen werden. Verwenden Sie bei Bedarf die markierten Fixierungspunkte (FIX).
- Materialvarianten: Beachten Sie, dass je nach Ausführung (Plywood/HDPE oder HPL) unterschiedliche Plattenmaterialien verwendet werden.
Sicherheit und Wartung
Das Gerät ist gemäß EN 1176-1:2017 zu installieren. Überprüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz. Beschädigte Teile müssen sofort ersetzt werden. Die Sicherheitsbereiche um das Gerät (siehe Plan auf Seite 4) müssen frei von Hindernissen gehalten werden.
Technische Daten

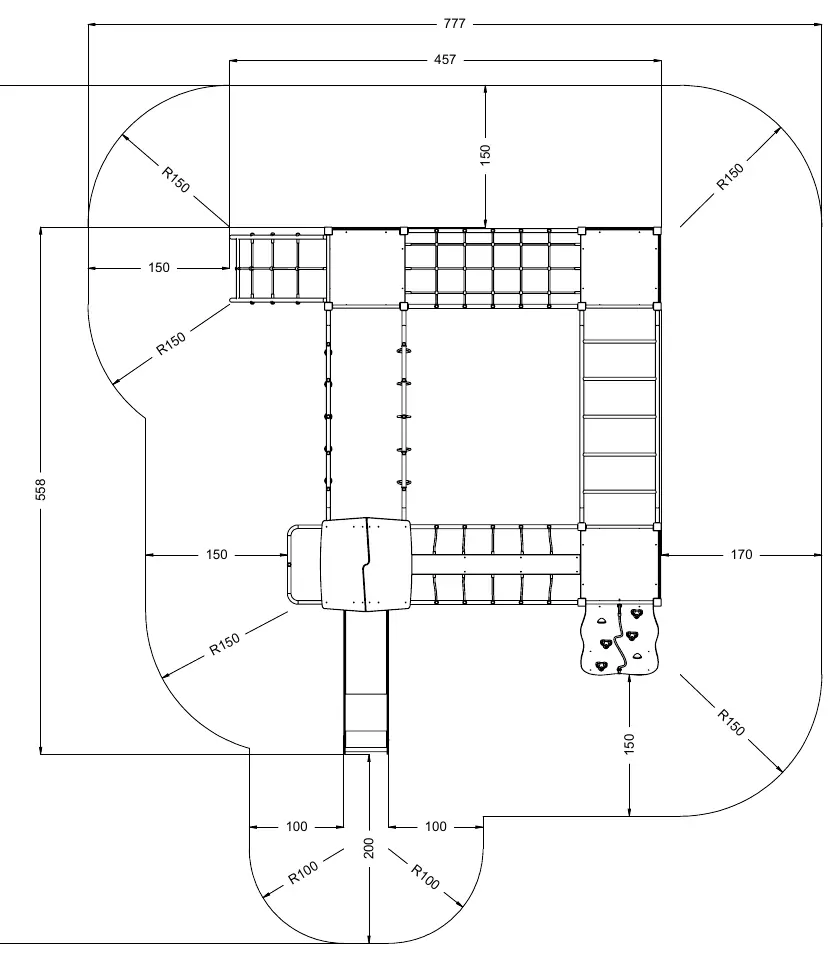

Das Gerät erfordert eine Betonmenge von ca. 0,06 m³ pro Fundament (Typ K1) bzw. 0,02 m³ (Typ K2/K3). Die Gesamtabmessungen betragen 457 x 558 cm, mit einem erforderlichen Sicherheitsbereich von 777 x 908 cm.
Herstellerinformationen
Vinci Play
Praktische Hilfe
Typische Probleme
Die Fundamente müssen mindestens 20 cm unter der Oberfläche liegen, wobei die Pfosten auf dem Nullniveau (0,00) ausgerichtet sein müssen.
Die Anleitung weist explizit darauf hin, dass bestimmte Schraubentypen (z.B. M10x120, M8x120) nicht im Lieferumfang enthalten sind und separat beschafft werden müssen.
Vor der Verwendung
- Zwei Personen für die Montage verfügbar
- Benötigte Werkzeuge (Hammer, Schaufel, Bohrer, PZ1-Bit) bereitgestellt
- Fundamentgruben gemäß Plan (Seite 5) ausgehoben
- Beton für Fundamente (ca. 0,06 m³ oder 0,02 m³ je nach Typ) vorbereitet
- Sicherheitsabstände (777 x 908 cm) auf dem Gelände markiert
Abbildungen und Diagramme
- Seite 1: Übersicht des Geräts und benötigte Werkzeuge.
- Seite 5: Fundamentplan mit genauen Abständen für die Pfosten.

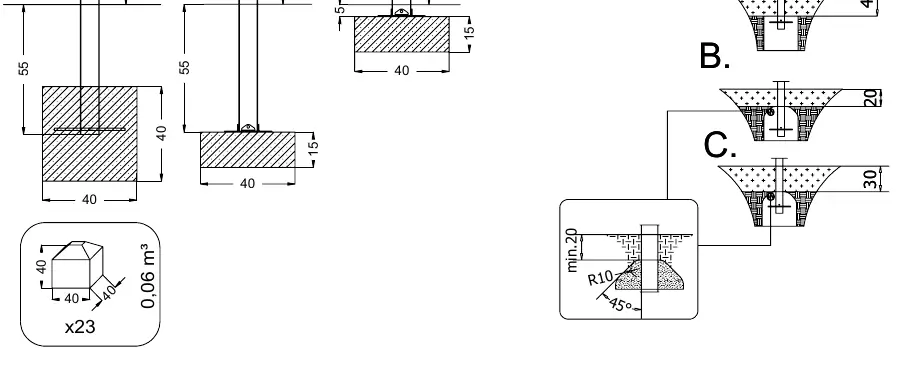

- Seite 6: Details zur Fundamentierung und Schraubentypen.
- Seite 7: Vollständige Stückliste aller Bauteile.
Modellkompatibilität
- Die Montage unterscheidet sich teilweise je nach Materialwahl (Plywood/HDPE vs. HPL).
- Einige Schraubverbindungen sind für spezifische Gerätetypen (K1, K2, K3) markiert.
