Bedienungsanleitung für Videx 323 Powerbank

Detaillierte Bedienungsanleitung für die Videx 323 Powerbank. Erfahren Sie alles über die technischen Spezifikationen, die Nutzung der Anschlüsse, die Interpretation des LCD-Displays und wichtige Sicherheitshinweise.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Videx 323 Powerbank ist ein 20000mAh Akku mit 100W USB-C Ausgangsleistung. Zum Aufladen der Powerbank wird ein 100W USB-C-Ladegerät empfohlen, um eine Ladezeit von ca. 1,5 Stunden zu erreichen. S. 2, 5

Wichtigste Schritte

Laden eines externen Geräts S. 4
Aufladen der Powerbank S. 5

Probleme und Lösungen

Temperaturwarnung (Input/Output pausiert)

Lassen Sie die Powerbank abkühlen oder aufwärmen, je nach angezeigter Warnung (über 45°C/60°C oder unter 0°C/-20°C).

S. 10

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Batterie	Li-ion 3.7V 20000mAh 74Wh	Kapazität und Zellentyp	S. 2
USB-C1 Ausgang	100W	Maximale Ausgangsleistung	S. 2
Abmessungen	153.0 x 30.5 x 66.6 mm	Physische Größe	S. 2

Wo es im PDF steht

Spezifikationen S. 2
Produktübersicht S. 3
LCD-Display S. 6, 7, 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 6

Seite 10

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Videx 323 Powerbank. Sie umfasst technische Daten, Anweisungen zum Laden von Geräten, zum Aufladen der Powerbank selbst sowie Erklärungen zu den verschiedenen LCD-Display-Modi und Sicherheitshinweisen.

Spezifikationen

Batterie: Li-ion 3.7V 20000mAh 74Wh
Eingang: USB-C1 (65W), USB-C2 (60W)
Ausgang: USB-C1 (100W), USB-C2 (60W), USB-A (30W)
Kombinierte Leistung: Verschiedene Konfigurationen möglich (z.B. USB-C1 + USB-A = 100W + 30W)
Abmessungen: 153.0 x 30.5 x 66.6 mm
Gewicht: 490 g

Produktübersicht

Die Powerbank verfügt über folgende Anschlüsse und Bedienelemente:

USB-C1 (Eingang + Ausgang)
USB-C2 (Eingang + Ausgang)
USB-A (Ausgang)
Power-Taste
LCD-Display

Laden externer Geräte

Verbinden Sie ein Ende des USB-C-Ladekabels mit dem entsprechenden Anschluss der Powerbank und das andere Ende mit dem Eingangsanschluss des zu ladenden Geräts. Der Ladevorgang startet automatisch. Falls der Eingangsanschluss Ihres Geräts nicht mit dem Kabel kompatibel ist, müssen Sie ein zusätzliches Kabel erwerben.

Aufladen der Powerbank

Verbinden Sie die Powerbank über ein USB-C-Kabel mit einem Wandladegerät. Um die maximale Ladegeschwindigkeit von ca. 1,5 Stunden zu erreichen, verwenden Sie ein 100W USB-C-Ladegerät.

LCD-Display und Funktionen

Das Display zeigt verschiedene Zustände an:

Standby-Zustand: Zeigt Akkustand und Status.
Ladezustand: Zeigt Eingangsleistung und verbleibende Zeit bis zur vollen Ladung.
Entladezustand: Zeigt Ausgangsleistung und verbleibende Zeit bis zur vollständigen Entladung.
Parameter-Interface: Zeigt Laufzeit, Akkugesundheit (Max Kapazität), Ladezyklen, interne Temperatur und Gesamtausgangsleistung.

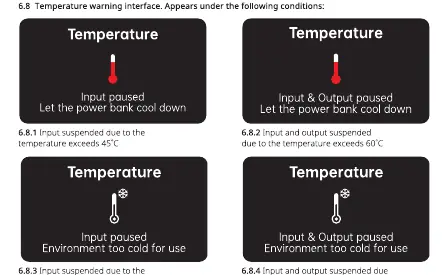

Temperaturwarnungen: Das Display warnt bei Überhitzung (über 45°C oder 60°C) oder zu niedrigen Temperaturen (unter 0°C oder -20°C), wobei der Lade- oder Entladevorgang pausiert wird.

Sicherheitshinweise

Nicht werfen, zerlegen oder selbst reparieren.
Nicht an feuchten Orten oder in direktem Sonnenlicht aufbewahren.
Von offenem Feuer und Heizgeräten fernhalten.
Außerhalb der Reichweite von Kindern aufbewahren.
Unsachgemäße Verwendung kann zum Erlöschen der Garantie führen.

Praktische Hilfe

Typische Probleme

Ladevorgang pausiert

Überprüfen Sie die Temperatur. Bei Temperaturen über 45°C/60°C oder unter 0°C/-20°C stoppt die Powerbank den Betrieb zum Schutz der Batterie. Lassen Sie das Gerät abkühlen oder aufwärmen.

Langsames Laden

Stellen Sie sicher, dass Sie ein 100W USB-C-Ladegerät verwenden, um die maximale Ladegeschwindigkeit (ca. 1,5 Stunden) zu erreichen.

Vor der Verwendung

Überprüfen Sie, ob das USB-C-Kabel korrekt mit der Powerbank und dem Gerät verbunden ist.
Stellen Sie sicher, dass das verwendete Ladegerät für die gewünschte Ladegeschwindigkeit geeignet ist.
Prüfen Sie das LCD-Display auf Fehlermeldungen oder Temperaturwarnungen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

USB-C1 Ausgang: Unterstützt bis zu 100W Leistung für schnelles Laden von Laptops und anderen Geräten.
Batteriezyklen: Zeigt die Gesamtzahl der Ladezyklen an (1 Zyklus = 0 bis 100%).

Abbildungen und Diagramme

Das LCD-Display zeigt in Echtzeit Eingangs- und Ausgangsleistung in Watt (W) an.
Die Powerbank verfügt über eine Zeit-Anzeige, die verbleibende Zeit bis zur vollen Ladung oder Entladung schätzt.

Modellkompatibilität

Wenn der Eingangsanschluss Ihres Geräts nicht mit dem mitgelieferten Kabel kompatibel ist, müssen Sie ein passendes Kabel separat erwerben.
