Bedienungsanleitung für VEVOR Electric Metal Box 12X10X6
Installationsanleitung für das VEVOR Electric Metal Box 12X10X6. Erfahren Sie, wie Sie die Montageplatte, Wandhalterungen, Erdungskabel und das Türschloss korrekt installieren und konfigurieren.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument enthält Installationsanweisungen für das VEVOR Electric Metal Box 12X10X6. Bitte beachten Sie, dass viele Komponenten wie die Montageplatte, die Gehäusetür und das Türschloss bereits ab Werk vormontiert sind. Überprüfen Sie vor der Installation den Lieferumfang und die bereits montierten Teile.

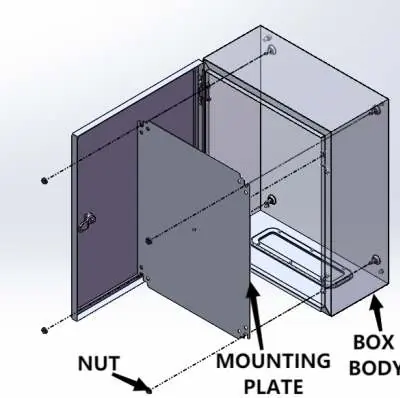

Montage der Montageplatte
Die Montageplatte wird mit dem Gehäusekörper verbunden. Hierfür werden 4 Stück M8-Sechskantflanschmuttern verwendet. Hinweis: Diese Komponente ist ab Werk bereits auf dem Gehäusekörper vormontiert.
Montage der Boden-Dichtungsplatte
Die Boden-Dichtungsplatte kann je nach Bedarf montiert werden. Zur Befestigung werden M5x10mm Kreuzschlitz-Selbstschneideschrauben zusammen mit einer Dichtscheibe verwendet, um die Platte mit dem Gehäusekörper zu verbinden.
Montage der Wandhalterungen
Für die Wandmontage werden 4 Wandhalterungen (Pendants) benötigt. Verwenden Sie dazu 4 Stück M8x16mm Sechskantschrauben, M8-O-Ringe und M8-Muttern, um die Halterungen sicher an der Wand zu befestigen.
Montage des Erdungskabels
Das Erdungskabel wird an den M6x12mm Kupferbolzen des Gehäusekörpers und der Gehäusetür befestigt. Hierfür werden 2 Stück M6-Sechskantflanschmuttern verwendet. Hinweis: Diese Komponente ist ab Werk bereits vormontiert.
Montage der Gehäusetür
Die Gehäusetür wird mit einem M6x12mm Flachkopf-Kreuzschlitzschraube, einem M6-O-Ring und einer M6-Sechskantflanschmutter am Scharnier des Gehäusekörpers befestigt. Ein Fixierstift sichert die Tür am Scharnier. Hinweis: Die Tür ist ab Werk bereits vormontiert.
Montage des Türschlosses
Das Türschloss wird mit Sicherungsmuttern an der Gehäusetür befestigt. Verwenden Sie den passenden Schlüssel zum Öffnen und Schließen. Warnung: Um das Gehäuse sicher zu verschließen, drehen Sie den Schließkern um 90° von der vertikalen in die horizontale Position, um den optimalen Schutzgrad zu gewährleisten.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Das Gehäuse lässt sich nicht sicher verschließen.
Stellen Sie sicher, dass der Schließkern um 90° von der vertikalen in die horizontale Position gedreht wurde.
Komponenten fehlen oder sind locker.
Überprüfen Sie, ob die Teile bereits ab Werk vormontiert sind. Falls nicht, verwenden Sie die in der Anleitung spezifizierten Schrauben und Muttern (M8 für Montageplatte/Wandhalterung, M6 für Erdung/Tür).
Vor der Verwendung
- Prüfen Sie, ob die Montageplatte bereits ab Werk installiert ist.
- Stellen Sie sicher, dass die Erdungskabelverbindung fest sitzt.
- Entscheiden Sie, ob die Boden-Dichtungsplatte für Ihre Anwendung erforderlich ist.
- Verwenden Sie für die Wandmontage die korrekten M8-Schrauben und O-Ringe.
- Testen Sie die Schließfunktion des Türschlosses vor der endgültigen Inbetriebnahme.
Technische Daten in der Praxis
- M8-Schrauben
- Verwendet für die Montageplatte und Wandhalterungen.
- M6-Schrauben
- Verwendet für die Erdungskabel und die Gehäusetür.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Explosionszeichnungen der einzelnen Montagegruppen.
- Pfeile markieren die Position der Schrauben, Muttern und Dichtungen.
Modellkompatibilität
- Die Boden-Dichtungsplatte ist optional und kann je nach Anwendungsanforderung montiert werden.
