Bedienungsanleitung für VEVOR 100HL Außenborder-Steuerung

Schnelle Anleitung zur Installation und Wartung der VEVOR 100HL Außenborder-Steuerung. Erfahren Sie, wie Sie das System montieren, die Kabellänge berechnen und das Lenkkabel korrekt installieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Zusätzliches Montagefoto von Seite 2 Seite 2 Montageabmessungen Seite 5 90-Grad-Bezel-Kit Montage Seite 6 Kabelverlegung (Figure 4) Seite 7 Installation des Kabels Seite 8 Explosionszeichnung der Teile Seite 9

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Installation und Wartung des VEVOR 100HL Außenborder-Steuerungssystems. Lesen Sie das gesamte Handbuch vor der Inbetriebnahme sorgfältig durch. Eine unsachgemäße Montage kann zu Gefahren führen. Stellen Sie sicher, dass der Montagebereich sauber und gut beleuchtet ist und halten Sie unbeteiligte Personen fern.

Wichtige Sicherheitshinweise

  • Verwenden Sie ausschließlich VEVOR-Steuerkabel. Die Verwendung von Teilen anderer Hersteller kann Sicherheitsrisiken bergen.
  • Bringen Sie keine elektrischen Erdungskabel am Steuerstand an, da dies zu elektrolytischen Reaktionen und Systemausfällen führen kann.
  • Stellen Sie sicher, dass der Biegeradius des Kabels nicht weniger als R200mm beträgt.
  • Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.

Montage des Steuerstands

Vorbereitung: Berechnen Sie die benötigte Kabellänge, indem Sie die Längen 1, 2 und 3 addieren, 10 cm für jede 90-Grad-Biegung abziehen und 30,5 cm zur Gesamtlänge addieren.

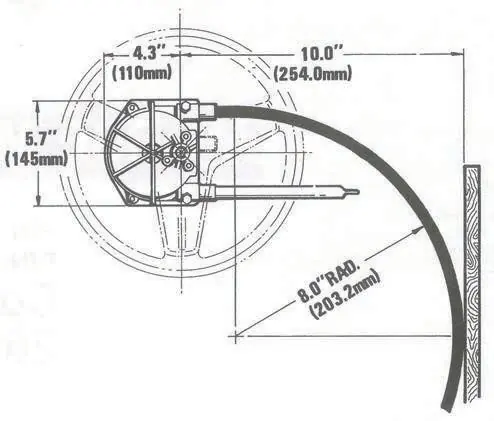

Montageabmessungen
Montageabmessungen
90-Grad-Bezel-Kit Montage
90-Grad-Bezel-Kit Montage

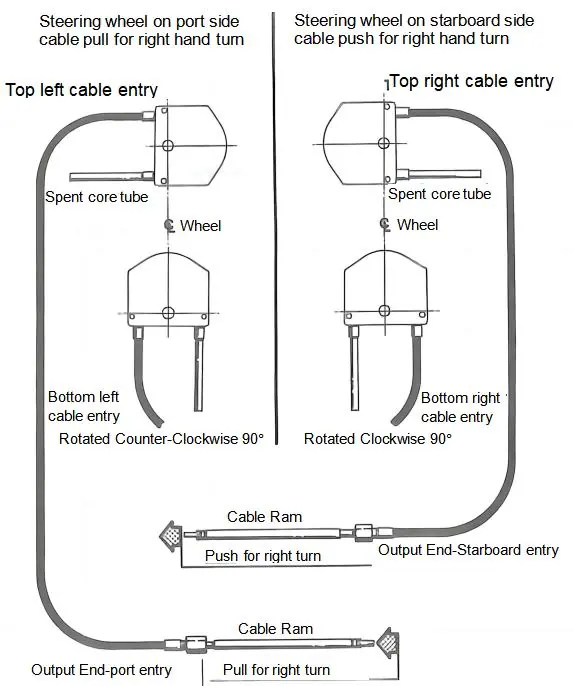

Kabelverlegung (Figure 4)
Kabelverlegung (Figure 4)
  1. Platzieren Sie die Montageschablone an der gewünschten Stelle.
  2. Bohren Sie drei 11/32" Löcher und ein 3" Mittelloch.
  3. Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben, Unterlegscheiben und Muttern (Drehmoment 50 lbs·in).
  4. Setzen Sie den Steuerstand ein und befestigen Sie ihn mit den mitgelieferten Schrauben (Drehmoment 25-30 lbs·in).
  5. Montieren Sie das Lenkrad unter Verwendung des Schlüssels (#6) und ziehen Sie die Mutter (#11) mit 25-30 lbs·in fest.

Installation des Lenkkabels

Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2

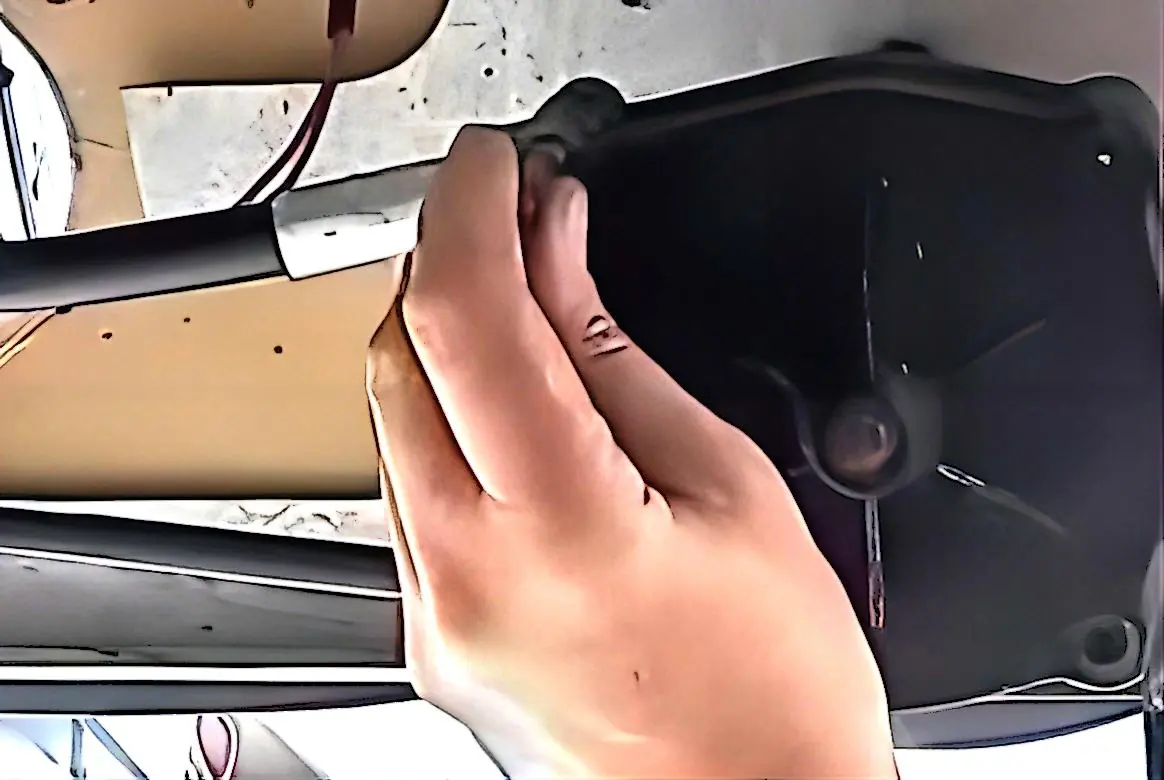

Installation des Kabels
Installation des Kabels
  1. Reinigen Sie die Befestigungslöcher und tragen Sie Schmiermittel auf den Kabelarm auf.
  2. Führen Sie das Kabel in das Montageloch ein und ziehen Sie die Befestigungsmutter fest.
  3. Führen Sie das andere Ende in das Steuerruder ein und drehen Sie das Lenkrad, um das Kabel vollständig zu positionieren.
  4. Stellen Sie sicher, dass der Biegeradius nicht unterschritten wird.
  5. Justieren Sie das Kabelende durch Drehen des Lenkrads und ziehen Sie die Verbindungsmutter fest.

Wartung

Halten Sie bewegliche Teile frei von Salzablagerungen. Reinigen Sie das Stützrohr und das Teleskopende des Kabels regelmäßig und schmieren Sie diese mit wasserfestem Schiffsfett. Überprüfen Sie das System regelmäßig auf Korrosion und Risse. Ersetzen Sie beschädigte Kabel sofort.

Teileübersicht

Die Helm-Baugruppe besteht aus verschiedenen Komponenten, darunter Halterungen, Schrauben, Unterlegscheiben, Muttern, Schlüssel, Zierblende und das Helm-Antriebsgehäuse. Bitte beziehen Sie sich für die genaue Identifikation auf das Diagramm in der vollständigen Anleitung.

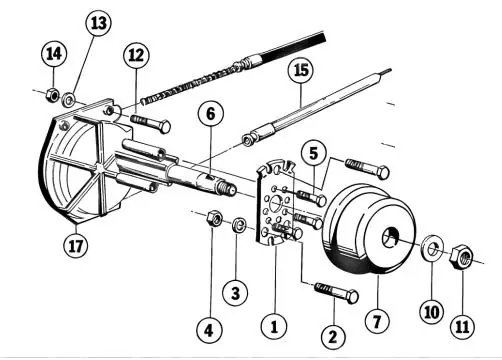

Explosionszeichnung der Teile
Explosionszeichnung der Teile

Herstellerinformationen

VEVOR

Markenprofil
Herstellerwebsite https://www.vevor.de Support https://www.vevor.de/contact-us

Praktische Hilfe

Typische Probleme

Lenkung fühlt sich 'blockiert' an

Dies kann durch zu starkes Trimmen des Motors verursacht werden. Reduzieren Sie die Bootsgeschwindigkeit oder die Trim-Out-Position.

Steifes Kabel

Das Kabel ist unsicher zu verwenden und muss sofort ersetzt werden.

Korrosion an Teilen

Betroffene Teile müssen ersetzt werden. Verwenden Sie beim Austausch nur das ursprünglich spezifizierte selbstsichernde Hardware-Material.

Vor der Verwendung

  • Arbeitsbereich ist sauber und gut beleuchtet.
  • Kabellänge wurde korrekt berechnet (Längen 1+2+3 - 10cm pro 90°-Biegung + 30,5cm).
  • Nur VEVOR-Steuerkabel werden verwendet.
  • Biegeradius des Kabels ist nicht kleiner als R200mm.
  • Alle Befestigungselemente sind fest angezogen.
  • Keine elektrischen Erdungskabel am Steuerstand angebracht.

Technische Daten in der Praxis

Drehmoment (Lock Nuts)
50 lbs·in für die Muttern der Montagehalterung.
Drehmoment (Bolts)
25-30 lbs·in für die Befestigung des Steuerstands.

Abbildungen und Diagramme

  • Figure 1: Zeigt die Montageabmessungen für den Steuerstand.
  • Figure 2: Zeigt die Montage des 90-Grad-Bezel-Kits.
  • Figure 4: Veranschaulicht die Kabelverlegung für PUSH- oder PULL-Betrieb bei Rechtskurven.

Modellkompatibilität

  • Nur VEVOR-Steuerkabel mit diesem Steuerstand verwenden.
  • Nicht von Dual-Kabel- auf Single-Kabel-System wechseln.
