Bedienungsanleitung für Veratron LINK UP 0-5V Signalwandler

Schnellstartanleitung für den Veratron LINK UP 0-5V Signalwandler. Erfahren Sie alles über die Installation, den NMEA 2000-Anschluss, die NFC-Konfiguration per App und die LED-Statusanzeigen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Das Veratron LINK UP 0-5V Gateway wandelt analoge Sensorsignale (0-5V) in NMEA 2000-Daten um. Die Konfiguration erfolgt berührungslos über die Link Up Configurator App mittels NFC-Technologie, wodurch keine externe Stromversorgung für die Einrichtung erforderlich ist. Das Gerät ist für den Einsatz in Fahrzeugen und Booten konzipiert und erfüllt die Schutzklasse IP X9/K.

Installation

Vor Beginn der Arbeiten muss die Zündung ausgeschaltet und der Minuspol der Batterie abgeklemmt werden. Das Gerät sollte mindestens 300 mm von einem Magnetkompass entfernt montiert werden. Die Einbautiefe beträgt 65 mm.

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Anschluss eines passiven Sensors
Anschluss eines passiven Sensors
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10

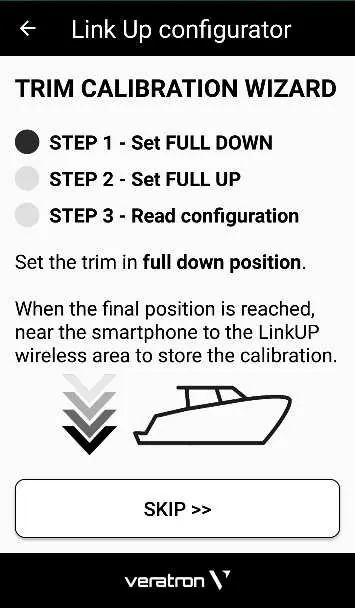

Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11

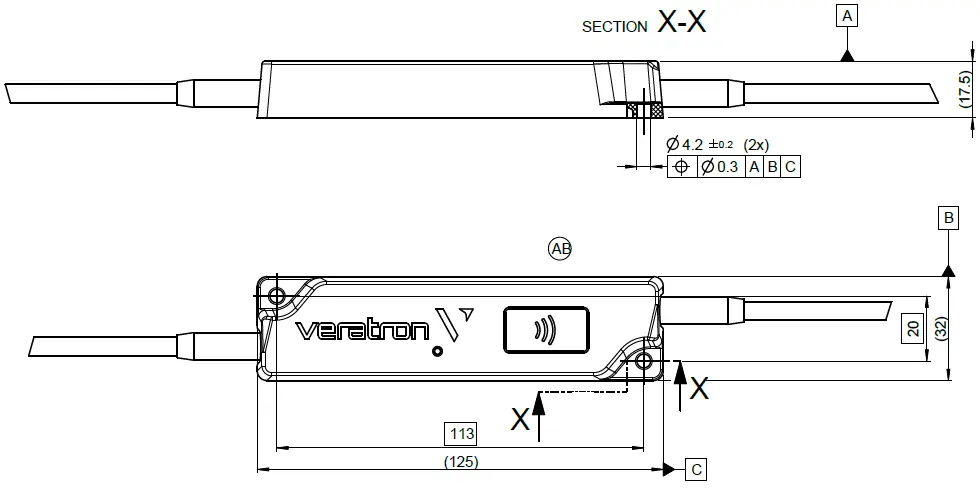

Abmessungen des Geräts
Abmessungen des Geräts
Zusätzliches Montagefoto von Seite 23
Zusätzliches Montagefoto von Seite 23

Elektrischer Anschluss

  • Sensorseite: Pin 1 (Schwarz) = Masse, Pin 2 (Blau) = Signal, Pin 3 (Rot) = 5V-Versorgung (max. 15 mA).
  • NMEA 2000-Seite: Standard M12 5-poliger Stecker.
  • Verwenden Sie für den Sensoranschluss den mitgelieferten AMP SuperSeal-Stecker. Bei abweichenden Anschlüssen kann dieser durch einen geeigneten Verbinder ersetzt werden.

Konfiguration

Die Konfiguration erfolgt über die Link Up Configurator App (Android/iOS):

NFC-Konfigurationsvorgang
NFC-Konfigurationsvorgang
  1. App starten und Smartphone an den NFC-Bereich des Gateways halten, um die aktuelle Konfiguration auszulesen.

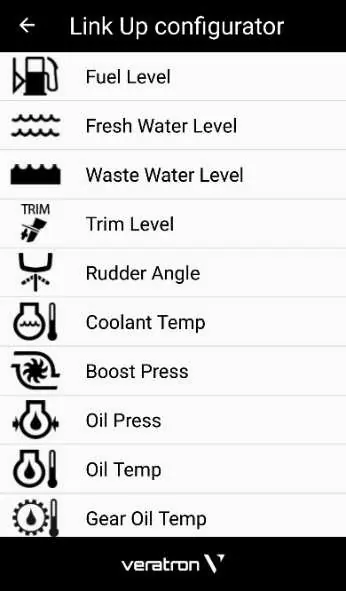

  2. Sensortyp aus der Liste wählen (z. B. Kraftstoffstand, Ruderlage, Öldruck).
  3. Standard-Sensorkurve wählen oder "CUSTOM" für eigene Kennlinien nutzen.
  4. Ggf. Alarm-Schwellwerte definieren.
  5. "WRITE CONFIGURATION" drücken und das Smartphone erneut an das Gateway halten, um die Daten zu übertragen.

LED-Benachrichtigungen

  • AUS: Gerät nicht mit Strom versorgt.
  • AN: Gerät konfiguriert und betriebsbereit.
  • Langsames Blinken (1Hz): Ungültige oder leere Konfiguration; wartet auf Benutzereingabe.
  • Schnelles Blinken (2,5Hz): Sensorwert außerhalb des Messbereichs.
  • Sehr schnelles Blinken (10Hz): Konfigurationsvorgang läuft.

Praktische Hilfe

Typische Probleme

LED blinkt langsam (1Hz)

Das Gerät hat keine gültige Konfiguration. Bitte führen Sie die Einrichtung über die Link Up Configurator App durch.

LED blinkt schnell (2,5Hz)

Der vom Sensor gelieferte Analogwert liegt außerhalb des definierten Messbereichs.

Keine LED-Anzeige

Das Gerät erhält keinen Strom vom NMEA 2000-Netzwerk. Überprüfen Sie die Kabelverbindungen.

Vor der Verwendung

  • Zündung ausschalten und Zündschlüssel abziehen.
  • Minuspol der Batterie abklemmen.
  • Mindestabstand von 300 mm zu Magnetkompassen sicherstellen.
  • Stellen Sie sicher, dass das NMEA 2000-Netzwerk mit Strom versorgt wird.
  • Installieren Sie die Link Up Configurator App auf Ihrem Smartphone.

Technische Daten in der Praxis

Betriebsspannung
6 - 16,5 V (Nennspannung 12 V über NMEA 2000).
Schutzklasse
IP X9/K (bei korrekt angeschlossenen Steckern).
NMEA 2000 LEN
Load Equivalency Number beträgt 2.

Abbildungen und Diagramme

  • Die Pinbelegung für die Sensorseite (AMP SuperSeal) und die NMEA 2000-Seite (M12) ist in der Anleitung detailliert aufgeführt.
  • Die Anschlussdiagramme unterscheiden zwischen passiven Sensoren (Versorgung durch Gateway) und aktiven Sensoren (eigene Spannungsversorgung).

Modellkompatibilität

  • Unterstützt eine Vielzahl von Sensoren wie Kraftstoff-, Frischwasser-, Abwasserstand, Ruderlage, Kühlmittel- und Öltemperatur sowie Druckgeber.
  • NMEA 2000 Drop-Kabel dürfen eine Länge von 6 Metern nicht überschreiten.
