Bedienungsanleitung für Utilitech 7131-04 Badezimmer-Ventilator
Schnellstartanleitung für den Utilitech 7131-04 Badezimmer-Ventilator mit Feuchtigkeitssensor. Enthält Installationsschritte für Neubau und bestehende Konstruktionen, Betriebsanweisungen, Wartungstipps und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für den Utilitech 7131-04 Ventilator mit Feuchtigkeitssensor. Das Gerät ist für die allgemeine Belüftung konzipiert und darf nicht in Küchen verwendet werden. Die Installation muss durch qualifiziertes Personal unter Einhaltung lokaler Bau- und Elektrovorschriften erfolgen. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.
Produktbeschreibung und Spezifikationen
Der Ventilator verfügt über einen Feuchtigkeitssensor und eine LED-Statusanzeige. Technische Daten: Luftstrom 100 CFM, Schallemission 1,5 Sone, Leistungsaufnahme 17W (0,3A), Anschlussspannung 120V/60Hz, Kanalanschluss 4 Zoll (ca. 10,16 cm).
Installation

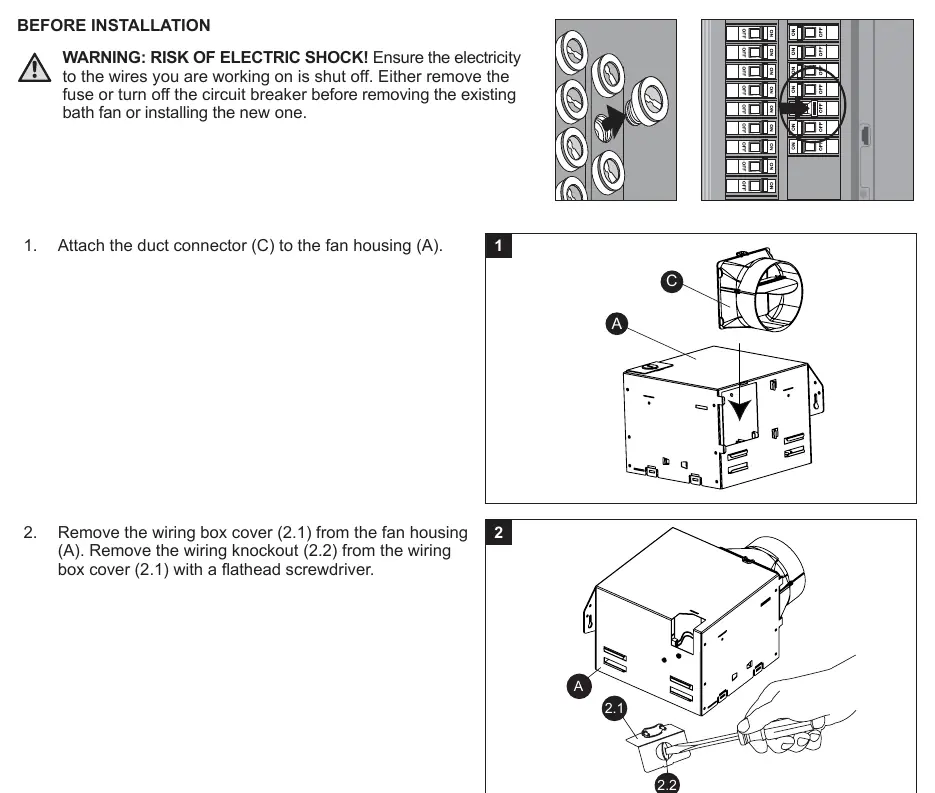

Die Anleitung unterscheidet zwischen Neubau und bestehenden Konstruktionen. In beiden Fällen muss das Gehäuse fest an Deckenbalken oder Wandständern montiert werden. Achten Sie darauf, dass das Gehäuse bündig mit der Decken- oder Wandverkleidung abschließt, damit die Federhalterungen des Gitters korrekt einrasten können. Verwenden Sie für die Verkabelung die mitgelieferten Schnellverbinder und beachten Sie die Schaltpläne.
Betrieb
Der Ventilator bietet zwei Modi:
- Feuchtigkeitssensor-Modus: Schalter auf ON. Die LED leuchtet BLAU. Der Ventilator startet automatisch bei Überschreiten des eingestellten Feuchtigkeitswerts.
- Vollgeschwindigkeits-Modus: Schalter aus- und wieder einschalten. Die LED leuchtet BERNSTEINFARBEN.
Wartung und Reinigung
Führen Sie mindestens einmal jährlich eine Wartung durch. Trennen Sie vor der Reinigung die Stromzufuhr. Entfernen Sie das Gitter durch Zusammendrücken der Federn. Reinigen Sie das Gehäuse vorsichtig mit einem Staubsauger, insbesondere im Bereich des Feuchtigkeitssensors, da Staub die Präzision beeinträchtigen kann. Verwenden Sie keine scharfen Chemikalien oder Lösungsmittel.
Fehlerbehebung
Bei übermäßiger Geräuschentwicklung prüfen Sie, ob der Kanalanschluss fest sitzt, keine scharfen Knicke im Kanal vorhanden sind und die CFM-Leistung für die Raumgröße geeignet ist. Wenn der Ventilator nicht korrekt auf Feuchtigkeit reagiert, stellen Sie sicher, dass der Feuchtigkeitssensor-Modus aktiviert ist und ausreichend Zuluft im Raum vorhanden ist.
Praktische Hilfe
Typische Probleme
Ventilator ist lauter als erwartet
Prüfen Sie, ob der Kanal keine scharfen Knicke innerhalb von 18 Zoll (45 cm) zum Auslass aufweist und ob das Gehäuse fest an den Balken montiert ist.
Feuchtigkeit wird nicht effektiv abgeführt
Stellen Sie sicher, dass ausreichend Zuluft in den Raum strömen kann (z.B. Tür leicht öffnen) und die CFM-Leistung für die Raumgröße passend ist.
Ventilator läuft ständig
Prüfen Sie, ob der manuelle Modus (bernsteinfarbene LED) statt des Feuchtigkeitssensor-Modus (blaue LED) aktiv ist.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Prüfen, ob alle Teile (Gehäuse, Gitter, Kanalanschluss) vorhanden sind
- Sicherstellen, dass die Verkabelung den lokalen Vorschriften entspricht
- Prüfen, ob der Kanalanschluss 4 Zoll (10,16 cm) beträgt
- Zugang für zukünftige Wartungsarbeiten sicherstellen
Technische Daten in der Praxis
- Feuchtigkeitssensor-Toleranz +/- 10%
- Genauigkeitsbereich des eingebauten Sensors.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage des Gehäuses an Deckenbalken mittels Holzschrauben.
- Die Schaltpläne verdeutlichen den Anschluss von Hausleitungen an die Schnellverbinder des Ventilators.
- Die Zeichnungen zur Wartung zeigen das Entfernen des Gitters durch Zusammendrücken der Montagefedern.
Modellkompatibilität
- Nicht für die Verwendung in Küchen geeignet.
- Nur für flexible Kanäle oder starre Kanäle mit 4 Zoll Durchmesser.
- Nicht mit Festkörper-Steuerungen (z.B. Dimmer) verwenden.
