Bedienungsanleitung für das mobile Split-Klimagerät Unold 86340
Schnelle Hilfe und Anleitung für das mobile Split-Klimagerät Unold 86340. Erfahren Sie alles über Installation, Bedienung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bitte beachten Sie, dass Klimaanlagen stets aufrecht gelagert und transportiert werden müssen, um irreparable Schäden am Kompressor zu vermeiden. Lassen Sie das Gerät nach dem Auspacken und der Installation mindestens 24 Stunden am endgültigen Standort stehen, bevor Sie es in Betrieb nehmen. Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

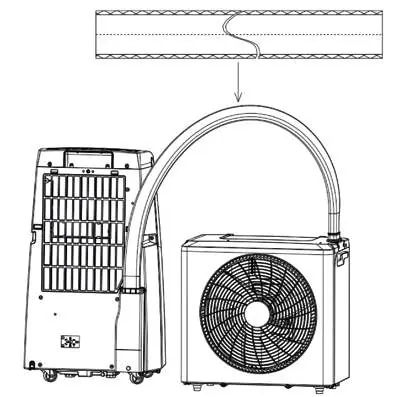

Installation
Die Installation sollte von mindestens zwei Personen durchgeführt werden. Halten Sie Schutzhandschuhe, ein Maßband und eine Schere bereit.
- Fensterabdichtung: Reinigen Sie die Flächen am Fensterrahmen und Fensterflügel gründlich. Kleben Sie das Klettband (Seite A) auf den Rahmen und das Klettband (Seite B) auf den Fensterflügel. Befestigen Sie die Fensterfolie mittig.
- Fensterhalterung: Die mitgelieferte Halterung ist nur für gerade Fenster geeignet (nicht für Dachfenster). Haken Sie die Halterung in das feste Rahmenprofil ein und ziehen Sie die Rändelschraube fest.
- Außeneinheit: Haken Sie die Außeneinheit in die Fensterhalterung ein und sichern Sie diese mit den Rändelschrauben.
- Ablaufschlauch: Falls erforderlich, stecken Sie den Ablaufschlauch auf den Wasserablaufstutzen an der Rückseite der Außeneinheit und fixieren Sie ihn mit der Schelle.
Bedienung
Das Gerät bietet verschiedene Modi: Kühlung, Ventilation, Entfeuchtung und Heizen.
- Moduswahl: Drücken Sie die Taste „Mode“, um zwischen den Funktionen zu wechseln.
- Temperatur: Im Kühl- und Heizmodus können Sie die Temperatur zwischen 16 °C und 30 °C einstellen.
- Geschwindigkeit: Wählen Sie die Lüftergeschwindigkeit (Hoch, Mittel, Niedrig, Leise oder Stark).
- Schlafmodus: Aktivierbar über die Fernbedienung oder die Tasten 4+5 am Bedienfeld. Das Gerät schaltet sich nach 8 Stunden automatisch ab.
- Oszillation: Drücken Sie gleichzeitig die „Auf“- und „Ab“-Tasten, um die Schwenkfunktion der Luftlamelle zu aktivieren.
Reinigung und Wartung
Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den Netzstecker.
- Außenreinigung: Gehäuse mit einem leicht feuchten Tuch abwischen und anschließend trocknen. Keine chemischen Reinigungsmittel verwenden.
- Luftfilter: Regelmäßig Staub entfernen (z. B. mit einem Staubsauger) oder feucht abwaschen. Erst nach vollständiger Trocknung wieder einsetzen.
- Lagerung: Lassen Sie das Kondenswasser über den Ablauf ab. Lassen Sie das Gerät im Ventilationsmodus laufen, um das Innere zu trocknen. Lagern Sie das Gerät an einem kühlen, trockenen Ort, idealerweise in der Originalverpackung.
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob das Gerät eingeschaltet ist und ob die Steckdose funktioniert.
Überprüfen Sie, ob der Luftfilter verschmutzt ist oder ob die Luftzufuhr/abfuhr blockiert ist. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 18 und 40 °C liegt.
Überprüfen Sie, ob die Halterung fest sitzt und ziehen Sie alle Befestigungsschrauben nach.
Prüfen Sie, ob der Verschlussstopfen an der Unterseite fest sitzt oder ob das Gerät schräg steht (muss horizontal montiert sein).
Vor der Verwendung
- Gerät auf Transportschäden prüfen.
- Sicherstellen, dass alle Zubehörteile vorhanden sind.
- Gerät nach dem Transport 24 Stunden aufrecht stehen lassen.
- Sicherstellen, dass der Wasserablauf an der Rückseite fest verschlossen ist.
- Geeigneten Standort mit mindestens 50 cm Abstand zu Wänden wählen.
Technische Daten in der Praxis
- Kühlleistung
- 12.000 BTU/h, geeignet für Räume bis 105 m³.
- Schutzart Außeneinheit
- IPX4, spritzwassergeschützt.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Montage der Fensterabdichtung mit Klettband.

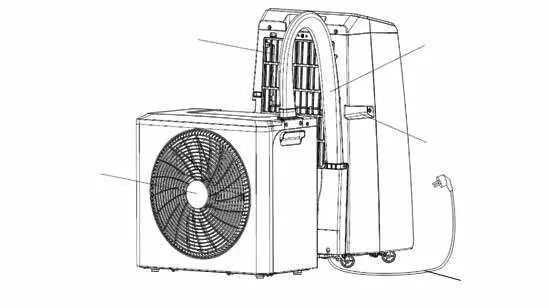

- Die Diagramme illustrieren das Einhängen der Außeneinheit in die Fensterhalterung.
- Die Zeichnungen zeigen die korrekte Positionierung des Geräts mit 50 cm Mindestabstand zu Wänden.
Modellkompatibilität
- Die mitgelieferte Fensterhalterung ist nur für gerade Fenster bis 200 mm Tiefe geeignet.
- Nicht für Dachflächenfenster geeignet (separate Halterung über Kundendienst erhältlich).
