Bedienungsanleitung für Universal 108X E-Bike Daumengasgriff
Schnelle Anleitung zur Installation und Verkabelung des Universal 108X E-Bike Daumengasgriffs. Wichtige Hinweise zur Pin-Belegung und Montage.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation und die Kabelbelegung des 108X E-Bike Daumengasgriffs. S. 1
Wichtigste Schritte
- Installation des Daumengasgriffs durch Lösen der Schrauben, Montage und Anschluss des 1T4-Kabels. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kabellänge | 282 mm | Gesamtlänge inklusive Stecker | S. 1 |
| 3-Pin WP Steckerbelegung | 1: Geschwindigkeitssignal, 2: Batterie +5V, 3: Batterie - | Pin-Belegung des Steckers | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Installationsanleitung und Verkabelung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Vor der Installation ist es entscheidend, die Verkabelungsreihenfolge Ihres E-Bikes zu verstehen. Da verschiedene E-Bike-Modelle unterschiedliche Kabelsequenzen aufweisen, müssen Sie sicherstellen, dass die Belegung des Daumengasgriffs mit Ihrem System kompatibel ist. Überprüfen Sie dies unbedingt vor dem Kauf und der Montage.

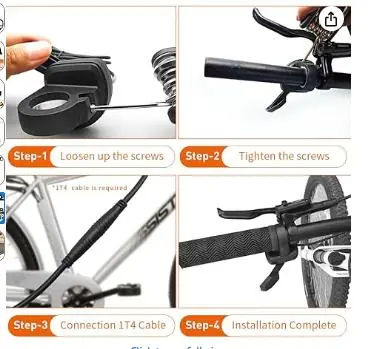

Montage des Daumengasgriffs
- Schrauben lösen: Lösen Sie die Schrauben an der Halterung des Daumengasgriffs.
- Befestigung: Positionieren Sie den Gasgriff am Lenker und ziehen Sie die Schrauben fest.
- Kabelverbindung: Verbinden Sie das 1T4-Kabel mit dem entsprechenden Gegenstück am E-Bike.
- Abschluss: Überprüfen Sie den festen Sitz und die Funktion der Installation.
Verkabelung und Anschluss
Der Daumengasgriff verwendet einen 3-poligen WP-Stecker. Die Belegung ist wie folgt:
- Pin 1: Geschwindigkeitssignal (Speed Signal)
- Pin 2: Batterie +5V
- Pin 3: Batterie - (Masse)
Technische Daten
Die Kabellänge beträgt insgesamt 282 mm, inklusive des Steckers.
Praktische Hilfe
Typische Probleme
Überprüfen Sie vor dem Kauf und Anschluss die spezifische Kabelbelegung Ihres E-Bike-Controllers, da diese je nach Modell variieren kann.
Vor der Verwendung
- Struktur des E-Bikes prüfen
- Kabelbelegung des Controllers vergleichen
- Kompatibilität mit 1T4-Kabel sicherstellen
