Montageanleitung für Unbranded 1JAY-70492GF Deckenleuchte
Erfahren Sie, wie Sie die Unbranded 1JAY-70492GF Deckenleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Montage der Halterung und zum Einsetzen der Leuchtmittel.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Unbranded 1JAY-70492GF wird durch die Montage einer Halterung an der Anschlussdose, den Anschluss der drei Stromkabel (Phase, Neutral, Erde) und die anschließende Fixierung des Leuchtengehäuses mit Kugelmuttern installiert. S. 1, 2
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen S. 1
- Elektrische Kabel verbinden (Schwarz an Schwarz, Weiß an Weiß, Erde an Erde) S. 1
Erste Inbetriebnahme
- Leuchtmittel einsetzen S. 2
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Montagevorbereitung und Verkabelung S. 1
- Endmontage S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Installation der Unbranded 1JAY-70492GF Deckenleuchte. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromzufuhr am Sicherungskasten zu unterbrechen. Überprüfen Sie alle Kabel vor der Installation auf Schnitte, Abrieb oder freiliegendes Kupfer.
Benötigte Werkzeuge
- Leiter
- Schutzbrille
- Elektro-Isolierband
- Kreuzschlitzschraubendreher
- Schlitzschraubendreher
- Zange
- Abisolierzange
Installationsschritte
Schritt 1: Montage der Halterung
Lösen Sie die Kugelmuttern von der Montageeinheit. Befestigen Sie die Montageeinheit mit den mitgelieferten Montageschrauben an der Anschlussdose (Junction Box).

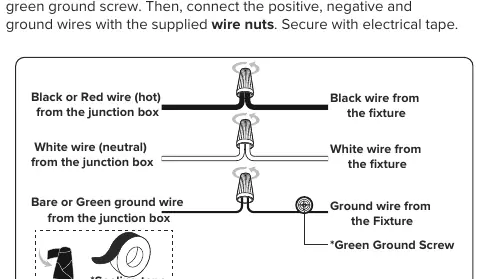

Schritt 2: Elektrischer Anschluss
Stellen Sie die elektrische Verbindung zwischen der Anschlussdose und der Leuchte her:
- Verbinden Sie das Erdungskabel mit der Montageeinheit unter Verwendung der vorinstallierten grünen Erdungsschraube.
- Verbinden Sie die positiven, negativen und Erdungskabel mit den mitgelieferten Drahtmuttern.
- Sichern Sie die Verbindungen zusätzlich mit Isolierband.
- Farbzuordnung: Schwarz/Rot (heiß) an Schwarz, Weiß (neutral) an Weiß, Blank/Grün (Erdung) an Grün/Erdung.

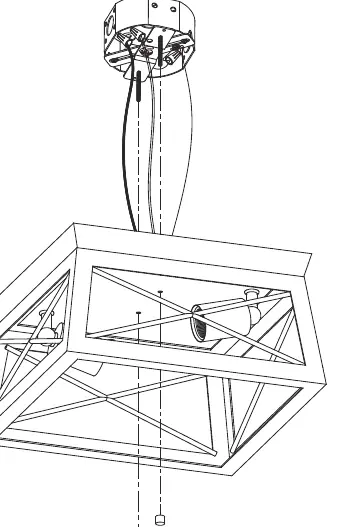

Schritt 3: Befestigung der Leuchte
Setzen Sie die Leuchte auf die Montageeinheit auf, führen Sie sie durch die Schraubenlöcher und sichern Sie sie mit den Kugelmuttern.

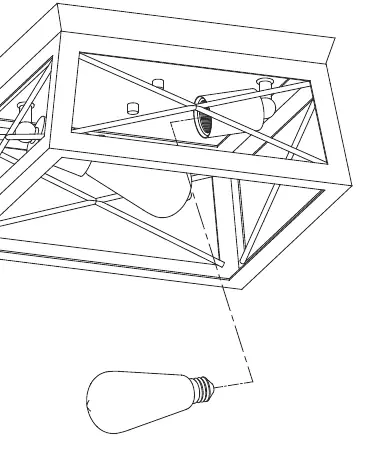

Schritt 4: Einsetzen der Leuchtmittel
Installieren Sie die passenden Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen.
Praktische Hilfe
Typische Probleme
Verbinden Sie Schwarz/Rot (heiß) mit Schwarz, Weiß (neutral) mit Weiß und das blanke/grüne Erdungskabel mit der grünen Erdungsschraube.
Stellen Sie sicher, dass die Montageeinheit fest an der Anschlussdose sitzt und die Gewindestangen für die Kugelmuttern korrekt ausgerichtet sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Kabel auf Beschädigungen prüfen
- Leiter und Schutzbrille bereithalten
- Passende Leuchtmittel bereitlegen
