Installationsanleitung für Ubiquiti USW-Pro-XG 10-Port PoE Switch

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die physische Installation und die grundlegende Inbetriebnahme des Ubiquiti USW-Pro-XG 10-Port PoE Switch. Das Gerät ist für die Montage in einem 19-Zoll-Rack vorgesehen und erfordert ein UniFi Cloud Gateway für die Verwaltung.

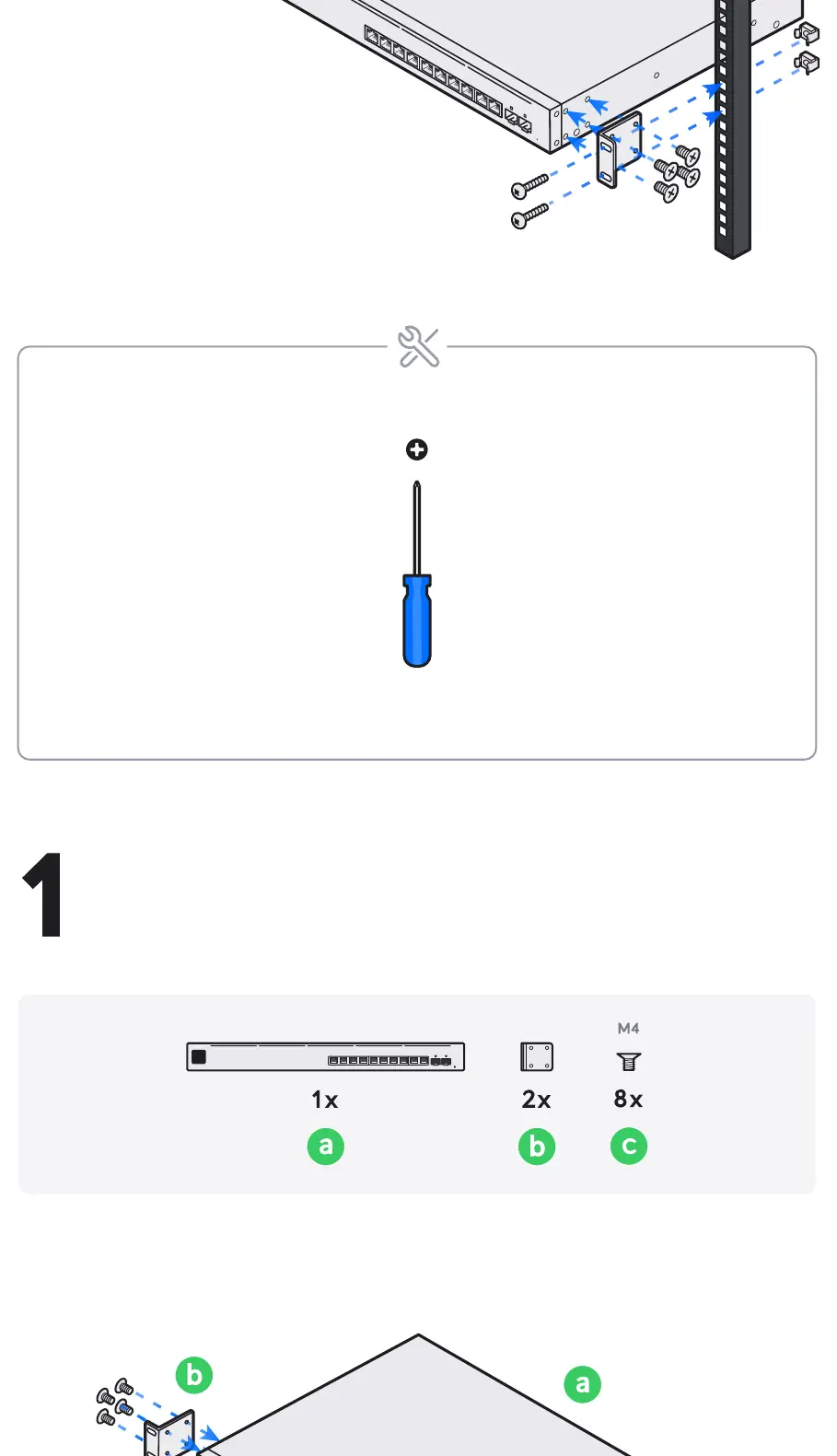

Montage im Rack

Für die Installation benötigen Sie einen Kreuzschlitzschraubendreher. Gehen Sie wie folgt vor:

1. Befestigen Sie die Rack-Winkel an den Seiten des Switches mit den mitgelieferten Schrauben.
2. Setzen Sie den Switch in das Rack ein.
3. Sichern Sie das Gerät mit den Rack-Schrauben im Schrank.

Anschluss und Inbetriebnahme

Nach der physischen Montage erfolgt der Anschluss:

• Stromversorgung: Schließen Sie das Netzkabel an den Switch und eine geerdete Steckdose an.

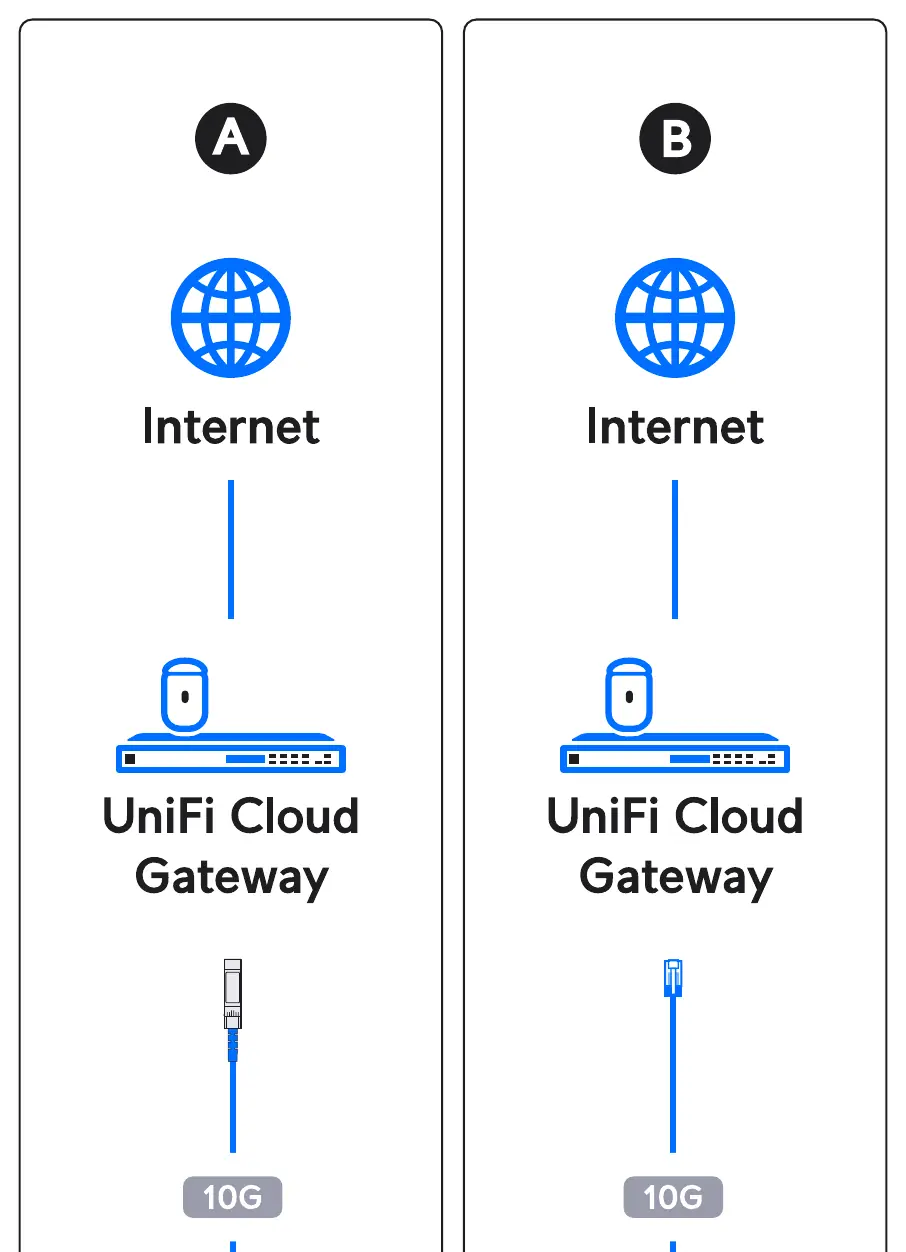

• Netzwerk: Verbinden Sie den Switch über ein Ethernet-Kabel mit Ihrem UniFi Cloud Gateway.

Software-Einrichtung

Die Konfiguration erfolgt über die UniFi-App:

1. Laden Sie die UniFi-App aus dem Apple App Store oder Google Play Store herunter.
2. Stellen Sie sicher, dass Ihr Smartphone mit dem Netzwerk verbunden ist.
3. Folgen Sie den Anweisungen in der App, um den Switch zu erkennen und in Ihr UniFi-Netzwerk einzubinden.
