Bedienungsanleitung für die Trufrost & Butler Wonderfry-16.2E Elektro-Fritteuse
Erfahren Sie, wie Sie die Trufrost & Butler Wonderfry-16.2E Elektro-Fritteuse sicher bedienen, reinigen und warten. Vollständige Anleitung mit technischen Daten, Betriebsschritten und Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Trufrost & Butler Wonderfry-16.2E ist eine elektrische Stand-Fritteuse mit zwei Tanks (je 16L). Die Bedienung erfolgt über Thermostate, wobei das Gerät bei Anheben des Steuerkastens automatisch abschaltet. S. 2
Wichtigste Schritte
- Öl einfüllen S. 2
- Einschalten S. 2
- Ausschalten S. 2
Probleme und Lösungen
Gerät funktioniert nicht
Prüfen Sie die Stromversorgung und ob der Steuerkasten korrekt sitzt (Sicherheitsschalter).
S. 2, 3Wartung und Reset
- Reinigung S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 5+5 kW | Gesamtleistung der Heizelemente | S. 2 |
| Kapazität | 16x2 L | Fassungsvermögen der Tanks | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Bedienung S. 2
- Schaltplan S. 4
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Trufrost & Butler Wonderfry-16.2E ist eine elektrische Stand-Fritteuse mit zwei Tanks, die für den gewerblichen Einsatz konzipiert wurde. Diese Anleitung beschreibt die Inbetriebnahme, den sicheren Betrieb sowie die notwendigen Wartungsschritte. Das Gerät zeichnet sich durch eine Edelstahlkonstruktion und eine thermostatgesteuerte Heizfunktion aus.
Technische Daten
- Modell: Wonderfry 16.2E
- Spannung: 230V/50Hz
- Leistungsaufnahme: 5+5 kW
- Kapazität: 16x2 Liter
- Abmessungen: 740 x 550 x 800 + 110 mm
Inbetriebnahme und Betrieb
Vor der ersten Nutzung muss sichergestellt werden, dass die Stromversorgung den Anforderungen entspricht und das Gerät ordnungsgemäß geerdet ist. Verwenden Sie dazu ein 1,5 mm² Kabel.
- Füllen Sie Speiseöl in den Tank bis zur markierten Füllhöhe (zwischen High und Low).
- Stellen Sie den Thermostat auf die Position "0" und trennen Sie die Stromzufuhr.
- Schließen Sie das Gerät an den Strom an. Die grüne Betriebsleuchte leuchtet auf.
- Stellen Sie die gewünschte Temperatur ein. Die gelbe Kontrollleuchte zeigt an, dass die Heizelemente aktiv sind. Sobald die Temperatur erreicht ist, erlischt die gelbe Leuchte.
- Nach dem Frittieren kann der Korb am Haken des Steuerkastens eingehängt werden, um überschüssiges Öl abtropfen zu lassen.
- Zum Entleeren des Öls kann der Steuerkasten nach hinten geklappt und arretiert werden.
Sicherheitshinweise
- Das Gerät verfügt über einen Sicherheitsschalter: Beim Anheben des Steuerkastens schaltet sich das Gerät automatisch ab.
- Vermeiden Sie das "Trockenbrennen" der Heizelemente.
- Verwenden Sie kein altes Öl, da dies den Flammpunkt senkt und das Brandrisiko erhöht.
- Halten Sie Kinder vom Gerät fern.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
Reinigung und Wartung
Reinigen Sie das Gerät nach Gebrauch mit einem feuchten Tuch oder bei Bedarf mit neutralem Essig. Der elektrische Steuerkasten darf niemals mit Wasser abgespült werden. Alle Wartungsarbeiten dürfen nur bei getrennter Stromzufuhr durchgeführt werden.
Praktische Hilfe
Typische Probleme
Heizelement brennt trocken
Vermeiden Sie den Betrieb ohne Öl, um die Lebensdauer zu verlängern.
Öl spritzt oder überhitzt
Verwenden Sie kein altes Öl (niedriger Flammpunkt) und achten Sie darauf, dass der Ölstand nicht unter die untere Markierung fällt.
Vor der Verwendung
- Spannung der Stromversorgung prüfen (230V/50Hz).
- Sicherstellen, dass das Gerät ordnungsgemäß geerdet ist.
- Öl bis zur markierten Füllhöhe (High/Low) einfüllen.
- Thermostat auf '0' stellen.
- Sicherstellen, dass keine Feuchtigkeit auf dem Deckel ist.
Abbildungen und Diagramme

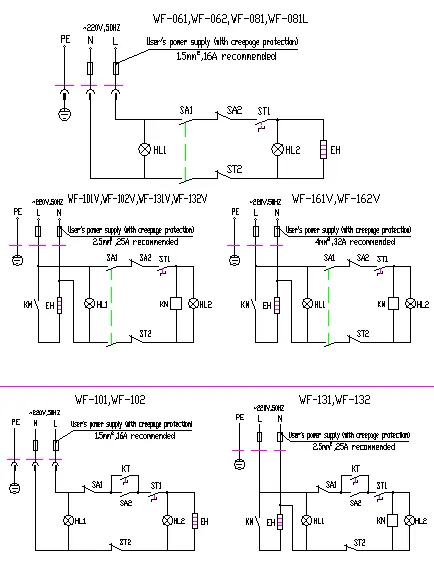

- Der Schaltplan zeigt die Verkabelung der Heizelemente, Thermostate, Sicherheitsschalter und Kontrollleuchten für verschiedene Modellvarianten.
Modellkompatibilität
- Nur für den Betrieb mit 230V/50Hz geeignet.
