Installationsanleitung für Trio Lighting 2042602XX Gartenwandleuchte
Erfahren Sie, wie Sie die Trio Lighting 2042602XX Gartenwandleuchte sicher installieren und anschließen. Diese Anleitung enthält wichtige technische Daten, Montagehinweise und Sicherheitshinweise für den Außenbereich.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Trio Lighting 2042602XX ist eine Gartenwandleuchte für den Außenbereich (IP44). Sie benötigt einen 230V-Anschluss und zwei GU10-Leuchtmittel mit maximal 35W. S. 2
Wichtigste Schritte
- Montage der Wandleuchte S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V~50Hz | Betriebsspannung | S. 2 |
| Leuchtmittel | 2 x GU10 max. 35W | Maximal zulässige Leistung pro Fassung | S. 2 |
| Schutzart | IP44 | Spritzwassergeschützt | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Leuchte ist für die Wandmontage im Außenbereich konzipiert. Bitte beachten Sie vor Beginn der Arbeiten unbedingt die Sicherheitshinweise. Stellen Sie sicher, dass der Stromkreis vor der Installation spannungsfrei geschaltet ist.
Sicherheitshinweise:
- Halten Sie einen Mindestabstand von 0,3 Metern zu angestrahlten Objekten ein.
- Die Leuchte entspricht der Schutzart IP44 (spritzwassergeschützt).
Technische Daten
- Spannung: 230V~50Hz
- Leuchtmittel: 2 x GU10, maximal 35W

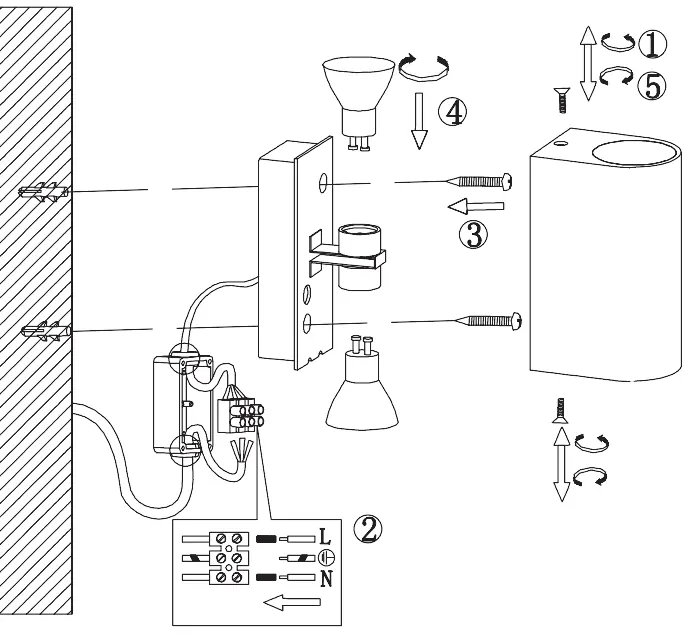

Montage und Anschluss
Die Montage erfolgt in mehreren Schritten:
- Schalten Sie die Stromzufuhr ab.
- Bohren Sie die Löcher in die Wand und setzen Sie die Dübel ein.
- Führen Sie das Stromkabel durch die Öffnung der Montageplatte.
- Schrauben Sie die Montageplatte an der Wand fest.
- Schließen Sie die Kabel an die Lüsterklemme an: L (Phase, braun/schwarz), Schutzleiter (gelb-grün), N (Neutralleiter, blau).
- Setzen Sie das Leuchtmittel (GU10) in die Fassung ein.
- Befestigen Sie das Gehäuse der Leuchte wieder an der Montageplatte.
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht
Überprüfen Sie, ob die Leuchtmittel korrekt eingesetzt sind und ob die Stromzufuhr eingeschaltet ist.
Vor der Verwendung
- Stromkreis spannungsfrei schalten
- Mindestabstand von 0,3m zu Objekten prüfen
- Geeignete GU10 Leuchtmittel (max. 35W) bereithalten
- Wandbeschaffenheit für Dübelmontage prüfen
