Kurzanleitung für Trimble Alloy GNSS-Empfänger

Schnellstartanleitung für den Trimble Alloy GNSS-Empfänger. Erfahren Sie, wie Sie das Gerät anschließen, das Display konfigurieren sowie Wi-Fi und Ethernet einrichten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Frontpanel des Trimble Alloy Empfängers Seite 1 Stromkabel mit LEMO-Stecker Seite 3

Wichtige Informationen aus der Anleitung

Diese Kurzanleitung unterstützt Sie bei der Inbetriebnahme des Trimble Alloy GNSS-Empfängers. Sie deckt die Identifikation der Anschlüsse, den Anschluss der Stromversorgung, die grundlegende Display-Konfiguration sowie die Einrichtung der Netzwerkverbindungen (Wi-Fi und Ethernet) ab. Für detaillierte technische Spezifikationen oder erweiterte Konfigurationen nutzen Sie bitte das Web-Interface des Geräts.

Lieferumfang

Der Lieferumfang umfasst folgende Komponenten:

  • Alloy Zubehör-Kit (P/N 109ACC-00)
  • Netzteil (65 W, 19 V, 3.43 A, 100-240 V AC)
  • Netzkabel-Kit (USA, EU, UK, AUS)
  • Ethernet-Kabel (2 m, Cat5)
  • 2,4 GHz Stabantenne (SMA)
  • USB-Kabel (Mini-B auf A)
  • Stativ-Clip (EM/TM3)
  • Smart-Batterie

Anschlüsse und Bedienelemente

Das Gerät verfügt über ein Frontpanel mit Display und Navigationstasten (Power, Escape, Enter, Pfeiltasten). Die Rückseite bietet folgende Anschlüsse:

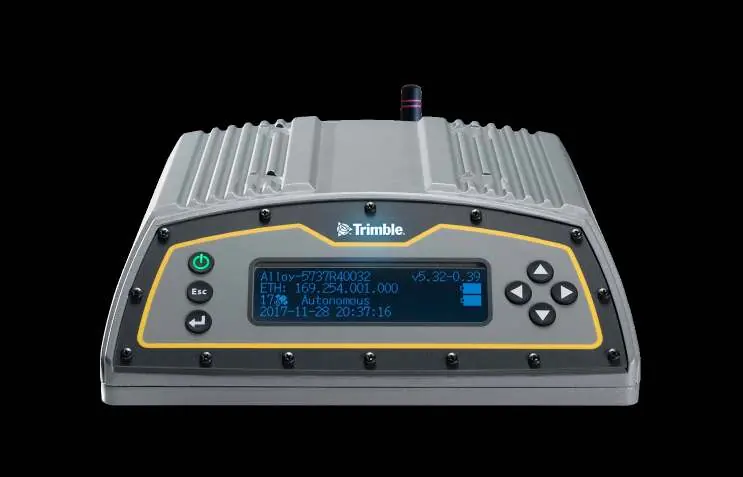

Frontpanel des Trimble Alloy Empfängers
Frontpanel des Trimble Alloy Empfängers
  • Satelliten-Tracking-Eingang
  • 10 MHz externer Referenzeingang
  • Wi-Fi-Antennenanschluss
  • 10/100 Ethernet-Port mit Power over Ethernet (PoE)
  • Serielle Ports 1 und 2
  • Mini-B USB-Buchse
  • Externe Stromanschlüsse (LEMO-Ports 3 und 4)

Stromversorgung anschließen

Stromkabel mit LEMO-Stecker
Stromkabel mit LEMO-Stecker
  1. Entfernen Sie die Schutzkappe von einem der Stromanschlüsse (Port 3 oder 4).
  2. Entfernen Sie die Schutzkappe vom LEMO-Ende des Stromkabels.
  3. Richten Sie den roten Punkt am LEMO-Stecker des Kabels an der roten Linie der LEMO-Buchse aus.
  4. Stecken Sie den Stecker in die Alloy LEMO-Buchse.
  5. Verbinden Sie den DC-Hohlstecker mit dem Netzteil.

Display-Einstellungen

Sie können die Ausrichtung des Displays anpassen:

  1. Drücken Sie auf dem Startbildschirm die Enter-Taste, um das Menü System Setup aufzurufen.
  2. Navigieren Sie mit der Pfeiltaste nach unten zu Rotation und bestätigen Sie mit Enter.
  3. Drücken Sie erneut Enter, um die Einstellung zu bearbeiten.
  4. Wählen Sie mit der rechten Pfeiltaste Reversed aus und bestätigen Sie mit Enter. Beachten Sie, dass sich dadurch auch die Richtung der Navigationstasten umkehrt.

Wi-Fi-Konfiguration

  1. Navigieren Sie zu System Setup >Wi-Fi Access Point.
  2. Aktivieren Sie den Wi-Fi Access Point (auf Enable stellen).
  3. Verbinden Sie Ihr Mobilgerät mit dem Wi-Fi des Empfängers (SSID entspricht der Seriennummer, z.B. AP 5737R0035).
  4. Verwenden Sie das Passwort abcdeabcde (Verschlüsselung WPA2/AES).
  5. Öffnen Sie einen Webbrowser und geben Sie 192.168.142.1 ein, um das Web-Interface zu öffnen.

Ethernet-Konfiguration

  1. Navigieren Sie zu System Setup >Ethernet.
  2. Wählen Sie DHCP, um es zu aktivieren oder zu deaktivieren.
  3. Bei deaktiviertem DHCP können Sie IP-Adresse, Netzmaske und Gateway manuell über die Pfeiltasten eingeben.
  4. Starten Sie den Empfänger neu, damit die Änderungen wirksam werden.
  5. Geben Sie die IP-Adresse in einen Webbrowser auf einem mit dem LAN verbundenen Computer ein, um das Web-Interface aufzurufen.

Praktische Hilfe

Typische Probleme

Kein Internetzugriff nach Wi-Fi-Verbindung

Dies ist normal, da der Empfänger ein lokales Netzwerk ohne Internetzugang bereitstellt. Die Verbindung dient nur dem Zugriff auf das Web-Interface.

Navigationstasten reagieren in falscher Richtung

Wenn das Display auf 'Reversed' eingestellt ist, kehrt sich auch die Funktion der Navigationstasten um.

Vor der Verwendung

  • Schutzkappen von den Stromanschlüssen 3 oder 4 entfernen.
  • Rote Markierung am LEMO-Stecker mit der roten Linie an der Buchse ausrichten.
  • Sicherstellen, dass das Netzteil für 100-240V AC geeignet ist.
  • Seriennummer des Geräts für die Wi-Fi-Verbindung notieren.

Technische Daten in der Praxis

Stromversorgung
65W, 19V, 3.43A, 100-240V AC.
Wi-Fi Verschlüsselung
WPA2 mit AES-Verschlüsselung.

Abbildungen und Diagramme

  • Frontpanel: Zeigt Power-Taste, Escape-Taste, Enter-Taste, Navigationstasten und Display.
  • Rückseite: Zeigt Satelliten-Tracking, Wi-Fi, serielle Ports, Ethernet/PoE, USB und Stromanschlüsse.

Modellkompatibilität

  • Web-Interface: Zugriff über Browser nach Verbindung mit Wi-Fi oder Ethernet.
  • Netzteil: Unterstützt 100-240V AC.
