Bedienungsanleitung für den Aktenvernichter Tracer Edgy 10L

Schnellstartanleitung und Bedienungshilfe für den Tracer Edgy 10L Aktenvernichter. Erfahren Sie alles über Sicherheit, Betrieb, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung beschreibt die Inbetriebnahme, den Betrieb und die Fehlerbehebung des Aktenvernichters Tracer Edgy 10L. S. 4, 5, 6

Wichtigste Schritte

  • Papier vernichten S. 5
  • Papierstau beheben S. 5
  • Gerät reinigen oder ausschalten S. 5

Erste Inbetriebnahme

  • Aufstellung S. 4
  • Stromanschluss S. 4

Probleme und Lösungen

Gerät läuft nach dem Vernichten weiter

Korb ist zu voll; leeren oder Schnittgut nach unten drücken.

S. 6
Papierstau

Schalter auf REV stellen, um Papier zurückzuziehen; Gerät abkühlen lassen.

S. 6
Gerät startet nicht

Papier korrekt einführen oder Schalter auf REV stellen.

S. 6

Wartung und Reset

  • Regelmäßige Leerung S. 3, 5

Technische Daten

Parameter Wert Hinweis Seiten
Schnittart Streifenschnitt Art der Papierzerkleinerung S. 4
Eingabebreite 220 mm Maximale Breite des Eingabeschlitzes S. 4
Kapazität 6 Blatt (A4) Maximale Anzahl der gleichzeitig zu vernichtenden Blätter S. 4
Leistung 190 W Stromverbrauch S. 4
Arbeitszyklus 2 Min. Betrieb / 40 Min. Pause Empfohlene Betriebszeit vor Abkühlphase S. 4

Wo es im PDF steht

  • Deckblatt S. 1
  • Diagramm S. 2
  • Sicherheitshinweise (PL) S. 3
  • Spezifikationen & Installation (PL) S. 4
  • Bedienung (PL) S. 5
  • Fehlerbehebung (PL) S. 6
  • Sicherheitshinweise (EN) S. 7
  • Spezifikationen & Installation (EN) S. 8
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Tracer Edgy 10L ist ein Aktenvernichter für den Innenbereich. Um die Lebensdauer des Geräts zu maximieren und Überhitzung zu vermeiden, ist ein strikter Arbeitszyklus einzuhalten: 2 Minuten Betrieb gefolgt von 40 Minuten Abkühlzeit. Das Gerät ist nicht für den Gebrauch durch Kinder bestimmt.

Gerätebeschreibung

Das Gerät verfügt über einen 3-Positionen-Schiebeschalter (AUTO, OFF, REV), einen Papiereinzug, einen separaten Einzug für Kreditkarten und einen Auffangbehälter für das Schnittgut.

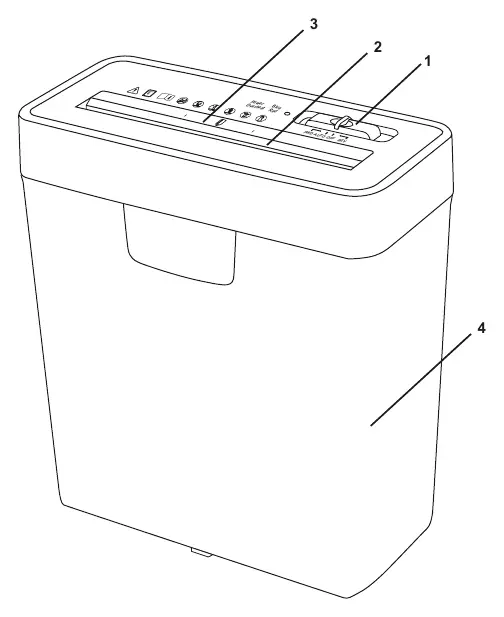

Diagramm des Aktenvernichters Tracer Edgy 10L
Diagramm des Aktenvernichters Tracer Edgy 10L

Installation

Stellen Sie das Gerät auf eine ebene, stabile Oberfläche. Schließen Sie den Netzstecker an eine geeignete Steckdose an und stellen Sie sicher, dass die Netzspannung mit den Spezifikationen des Geräts übereinstimmt.

Bedienung

  • AUTO: Stellen Sie den Schalter auf AUTO, um das Gerät in den Standby-Modus zu versetzen. Führen Sie das Papier vertikal in den Einzug ein; das Gerät startet automatisch.
  • REV (Rückwärtslauf): Bei einem Papierstau oder wenn Sie Papier sofort zurückziehen möchten, stellen Sie den Schalter auf REV.
  • OFF: Schalten Sie das Gerät nach Gebrauch oder vor der Reinigung immer auf OFF und ziehen Sie den Netzstecker.

Wartung und Sicherheit

Entfernen Sie vor dem Schreddern Büro- und Heftklammern, um die Messer zu schonen. Schreddern Sie keine Kreditkarten, CDs/DVDs und Papier gleichzeitig. Leeren Sie den Auffangbehälter regelmäßig, um einen Rückstau zu vermeiden. Sprühen Sie keine brennbaren Gase oder Öle auf das Gerät.

Fehlerbehebung

Bei Problemen wie Papierstau oder wenn das Gerät nicht startet, prüfen Sie zunächst, ob der Auffangbehälter voll ist oder ob das Papier den Sensor nicht korrekt auslöst. Nutzen Sie die REV-Funktion, um Staus zu beheben.

Praktische Hilfe

Typische Probleme

Gerät läuft nach dem Schreddern weiter

Der Auffangbehälter ist zu voll. Leeren Sie den Behälter und drücken Sie das Schnittgut nach unten, damit es sich von der Schneideinheit entfernt.

Papierstau

Stellen Sie den Schalter auf 'REV', um das Papier rückwärts auszugeben. Entfernen Sie das Papier.

Gerät startet nicht bei Papiereinzug

Das Papier ist zu dünn, feucht oder nicht korrekt positioniert. Falten Sie das Papier oder positionieren Sie es neu, damit der Sensor ausgelöst wird.

Gerät stoppt während des Betriebs

Überhitzungsschutz wurde aktiviert. Ziehen Sie den Netzstecker und lassen Sie das Gerät für einige Minuten abkühlen.

Vor der Verwendung

  • Stellen Sie das Gerät auf eine ebene Fläche.
  • Prüfen Sie, ob die Netzspannung mit der Gerätespannung übereinstimmt.
  • Entfernen Sie Büro- und Heftklammern vor dem Schreddern.
  • Schreddern Sie keine Kreditkarten, CDs und Papier gleichzeitig.
  • Halten Sie lose Kleidung, Krawatten, Schmuck und Haare vom Einzug fern.

Technische Daten in der Praxis

Schnittkapazität
Maximal 6 Blatt A4-Papier gleichzeitig.
Arbeitszyklus
2 Minuten Dauerbetrieb, gefolgt von 40 Minuten Abkühlzeit.
Eingabebreite
220 mm für Standard-A4-Dokumente.

Abbildungen und Diagramme

  • 1: 3-Positionen-Schiebeschalter (AUTO, OFF, REV)
  • 2: Papiereinzug
  • 3: Kreditkarteneinzug
  • 4: Auffangbehälter

Modellkompatibilität

  • Nicht für den Gebrauch durch Kinder geeignet.
  • Nur für den Innenbereich.
  • Nicht für die gleichzeitige Zerstörung von Karten, CDs und Papier.
