Installationsanleitung für Towelrads 002-DOUBLE Vertikaler Doppelpaneel-Heizkörper
Erfahren Sie, wie Sie den Towelrads 002-DOUBLE Vertikal-Heizkörper fachgerecht installieren. Diese Anleitung enthält wichtige Montageschritte, benötigte Werkzeuge und technische Spezifikationen für eine sichere Wandmontage.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für den Towelrads 002-DOUBLE Vertikal-Heizkörper. Die Installation darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden, um eine sichere und ordnungsgemäße Funktion zu gewährleisten.
Benötigte Werkzeuge und Zubehör

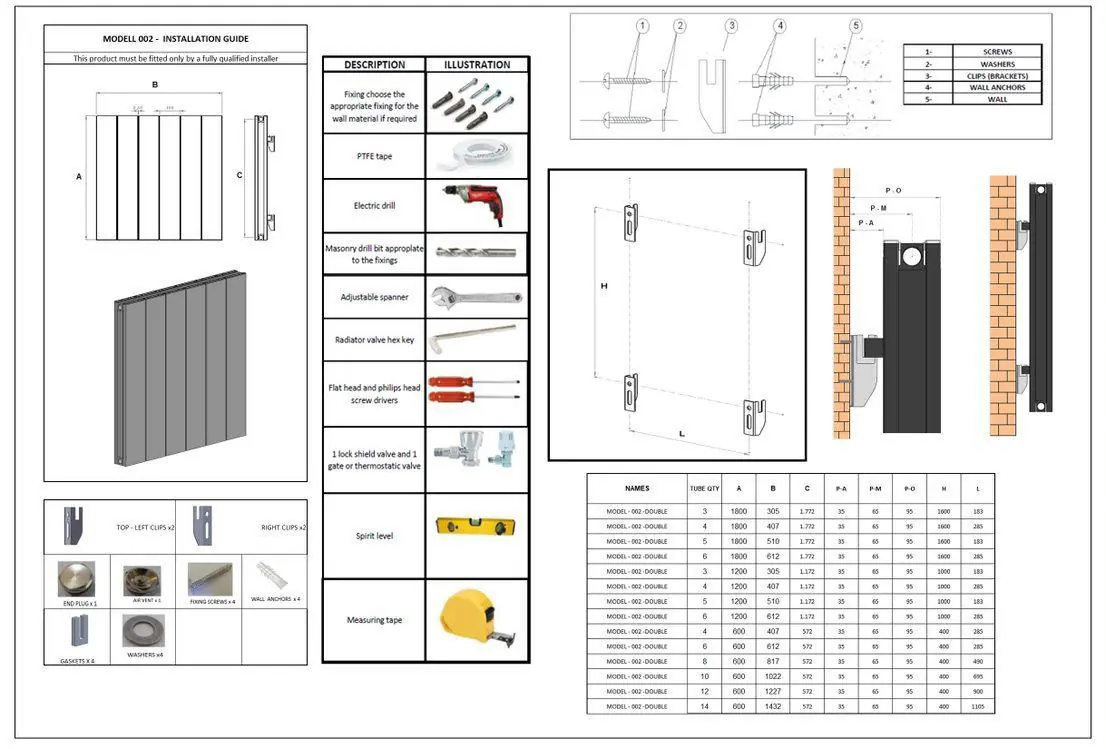

Für die Montage werden folgende Werkzeuge und Materialien benötigt:
- Bohrmaschine mit passendem Steinbohrer
- Verstellbarer Schraubenschlüssel
- Inbusschlüssel für Heizkörperventile
- Schraubendreher (Schlitz und Kreuzschlitz)
- Wasserwaage und Maßband
- PTFE-Dichtband
- Geeignetes Befestigungsmaterial für die jeweilige Wandbeschaffenheit
Montage und Installation
Die Installation erfolgt durch die Befestigung der Halteklammern an der Wand, an denen der Heizkörper eingehängt wird. Achten Sie darauf, die mitgelieferten Wandanker und Schrauben entsprechend der Wandstruktur zu wählen. Der Heizkörper wird mit den beiliegenden Dichtungen, Endstopfen und Entlüftungsventilen komplettiert. Stellen Sie sicher, dass alle Anschlüsse mit PTFE-Band abgedichtet sind, um Leckagen zu vermeiden.
Technische Daten
Die Serie 002-DOUBLE ist in verschiedenen Größen erhältlich. Die Abmessungen (A, B, C) sowie die Abstände für die Wandmontage (P-A, P-M, P-O, H, L) variieren je nach Anzahl der Rohre. Bitte entnehmen Sie die spezifischen Maße für Ihr Modell der beiliegenden Tabelle im Dokument, um eine korrekte Positionierung der Wandhalterungen sicherzustellen.
Praktische Hilfe
Typische Probleme
Verwenden Sie ausreichend PTFE-Dichtband an allen Gewindeverbindungen und Ventilen.
Wählen Sie Befestigungsmaterial, das explizit für das Material Ihrer Wand (z.B. Ziegel, Beton) geeignet ist.
Vor der Verwendung
- Prüfen Sie, ob alle Komponenten (Endstopfen, Entlüftungsventil, Dichtungen, Halterungen) vollständig sind.
- Stellen Sie sicher, dass die Wand für das Gewicht des Heizkörpers ausgelegt ist.
- Wählen Sie die passenden Dübel für den Wandtyp.
- Überprüfen Sie die Maße (A, B, C) Ihres spezifischen Modells anhand der Tabelle.
