Ersatzteilkatalog für TORO Workman® GTX Lithium Nutzfahrzeug
Dieser Ersatzteilkatalog bietet detaillierte Explosionszeichnungen und Referenznummern für das TORO Workman® GTX Lithium Nutzfahrzeug (Modell 07413LT). Nutzen Sie dieses Dokument zur Identifizierung und Bestellung von Ersatzteilen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist ein offizieller Ersatzteilkatalog für das TORO Workman® GTX Lithium Nutzfahrzeug (Modell 07413LT, Seriennummer 409347627 und höher). Es dient ausschließlich der Identifizierung und Bestellung von Ersatzteilen. Für Reparaturen oder Wartungsarbeiten sollten Sie die spezifischen Serviceanweisungen des Herstellers konsultieren.
Bestellung von Ersatzteilen
Um Ersatzteile korrekt zu bestellen, geben Sie bitte die Teilenummer, die benötigte Menge und die Beschreibung des Teils an. Die Referenznummern in den Abbildungen helfen bei der eindeutigen Identifizierung.
- Service-Baugruppen: Referenznummern im Format a:b (z. B. 6:1) bezeichnen Einzelteile innerhalb einer Baugruppe.
- Mengenangaben: Referenznummern im Format nX y (z. B. 2X 37) geben an, dass zwei Einheiten des Teils 37 benötigt werden.
Aufbau des Katalogs
Der Katalog enthält detaillierte Explosionszeichnungen für folgende Baugruppen:

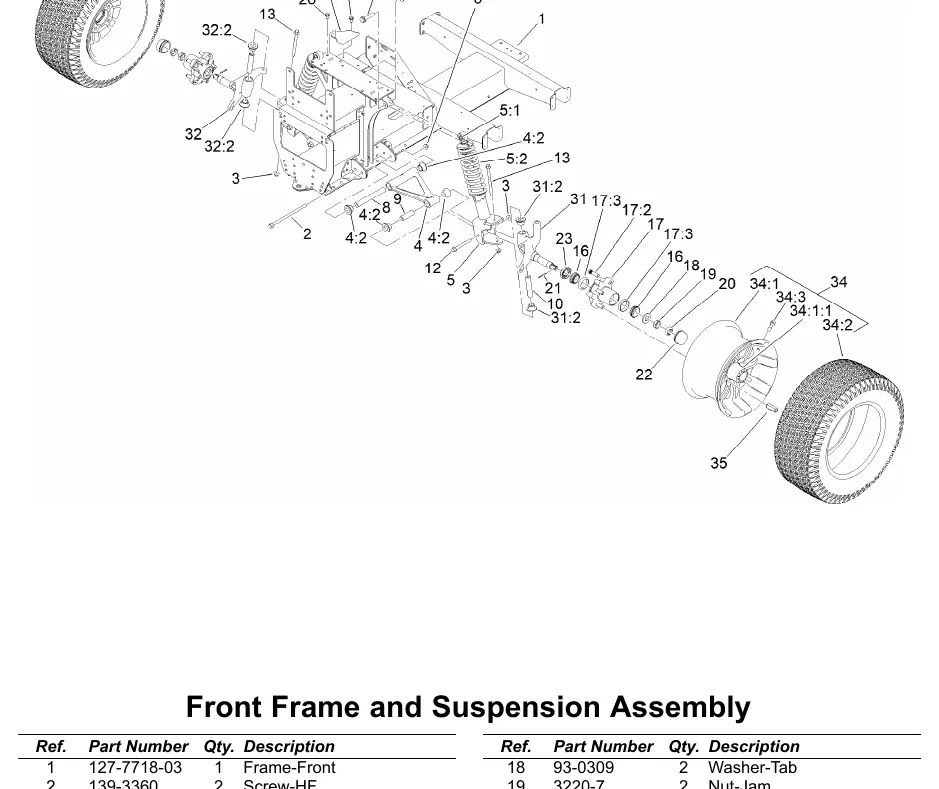

- Rahmen und Aufhängung (vorne und hinten)
- Bremsanlage und Hauptbremszylinder
- Lenkung, Pedal- und Steuereinheit
- Karosserie (Haube, Kotflügel, Armaturenbrett, Sitzbank)
- Antrieb (Elektromotor, Transaxle, Batterie und Ladegerät)
Zubehör und Anbauteile
Das Dokument enthält eine umfangreiche Liste an optionalem Zubehör, wie z. B. verschiedene Sitzbank-Kits, Beleuchtungs-Kits, Spiegel, Schutzbügel und Ladeflächen-Optionen. Diese sind unter der Rubrik Attachments and Accessories aufgeführt.
Kontakt
Für weitere Unterstützung besuchen Sie die offizielle Webseite unter www.Toro.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
The Toro Company
Praktische Hilfe
Typische Probleme
Verwenden Sie das Format a:b, wobei 'a' die Baugruppe und 'b' das spezifische Teil innerhalb dieser Baugruppe darstellt.
Achten Sie auf das Format nX y in der Abbildung, wobei 'n' die Anzahl der benötigten Teile angibt.
Vor der Verwendung
- Überprüfen Sie die Modellnummer (07413LT) und Seriennummer Ihres Fahrzeugs.
- Stellen Sie sicher, dass Sie die korrekte Explosionszeichnung für die betroffene Baugruppe verwenden.
- Notieren Sie die exakte Teilenummer aus der Tabelle unter der Abbildung.
- Prüfen Sie, ob das Teil einzeln oder nur als Teil einer Baugruppe erhältlich ist.
