Installationsanleitung für Tidoin 1-LIGHT Deckenleuchte

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für die Tidoin 1-LIGHT Deckenleuchte (Modelle 900001, 900002). Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen. Stellen Sie vor Beginn der Arbeiten sicher, dass der Strom am Hauptschalter abgeschaltet ist. Beachten Sie, dass es sich um eine generische Anleitung handelt; das Aussehen der Leuchte oder der Glasteile kann variieren.

Montage und Installation

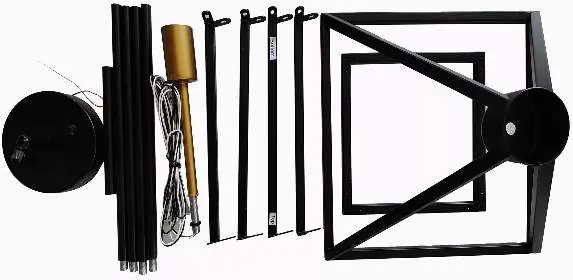

1. Packen Sie alle Komponenten vorsichtig aus und prüfen Sie diese anhand der Teileliste. Bei fehlenden Teilen oder beschädigtem Glas kontaktieren Sie den Hersteller unter [email protected].
2. Montieren Sie den oberen und unteren Rahmen an den vier quadratischen Rohren mithilfe der Schrauben (P). Ziehen Sie die Schrauben erst fest, wenn alles korrekt ausgerichtet ist.
3. Setzen Sie die zentrale Stange (O) in das obere Rahmenteil ein, schieben Sie die Kappe (M) darüber und fixieren Sie alles mit dem Ring (L).
4. Bestimmen Sie die gewünschte Aufhängungshöhe und montieren Sie die entsprechenden Stangen (I & K) an der zentralen Stange (O).
5. Befestigen Sie die Montagehalterung (D) an der Anschlussdose (A) und justieren Sie die Bolzen für einen korrekten Sitz der Abdeckung (G).

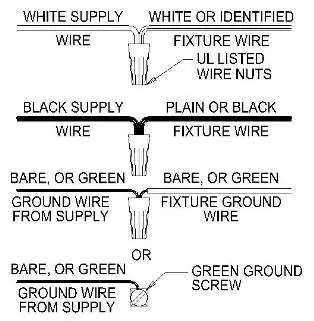

6. Führen Sie die Verkabelung gemäß dem beiliegenden Schaltplan durch.
7. Fixieren Sie die Leuchte mit den Hutmuttern (H) an der Montagehalterung und schrauben Sie das Leuchtmittel (R) in die Fassung.

Sicherheitshinweise

• Verwenden Sie nur Leuchtmittel gemäß Spezifikation (1x E26, max. 100W). Empfohlen wird ein 9W LED ST58 Leuchtmittel.
• Die Leuchte ist für einen Stromkreis von 120V, 60Hz ausgelegt.
• Gehen Sie vorsichtig mit Glaskomponenten um, da diese zerbrechlich sind.
• Bei Verwendung spezieller Steuergeräte sind die NEC-Anforderungen zu beachten.
