Installationsanleitung für Thule Kit 187093 BMW 1-Series (F40)
Erfahren Sie, wie Sie das Thule Kit 187093 für den BMW 1-Series (F40) korrekt montieren. Diese Anleitung enthält Schritte zur Befestigung an Fixpunkten, Drehmomentvorgaben und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Kit 187093 ist ausschließlich für Fahrzeuge mit Fixpunkt-Montage vorgesehen und speziell für den BMW 1-Series (F40), 5-Türer Schrägheck ab Baujahr 2020 konzipiert. Beachten Sie unbedingt die maximale Zuladung von 75 kg (inklusive Eigengewicht der Träger von 7 kg) sowie die Geschwindigkeitsbeschränkungen von maximal 130 km/h und 80 km/h bei beladenem Zustand.
Vorbereitung und Montage
Stellen Sie sicher, dass alle Teile vorhanden sind: Die spezifischen Gummipuffer (096, 097, 098) und Halterungen (002) müssen gemäß der Fahrzeugposition (vorne links/rechts, hinten links/rechts) korrekt zugeordnet werden.
- Reinigen Sie die Fixpunkte auf dem Fahrzeugdach gründlich.
- Entfernen Sie die Abdeckungen der Fixpunkte am Fahrzeug.
- Schrauben Sie die Gewindebolzen in die Fixpunkte und ziehen Sie diese mit 8 Nm fest.
- Setzen Sie die Halterungen (002) in die Fußpakete ein, bis diese hörbar einrasten.
- Platzieren Sie die Fußpakete auf den Gewindebolzen und ziehen Sie die Befestigungsschrauben mit dem beiliegenden Werkzeug auf 4 Nm fest.
- Überprüfen Sie den festen Sitz aller Komponenten vor Fahrtantritt.
Sicherheit und Wartung
Überprüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz. Bei Nichtgebrauch sollten die Träger demontiert werden. Achten Sie darauf, dass die Last gleichmäßig verteilt ist und die zulässige Dachlast des Fahrzeugs nicht überschritten wird. Kontaktieren Sie bei Fragen Thule Sweden AB, Borggatan 5, 335 73 Hillerstorp, SWEDEN oder per E-Mail unter [email protected].
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Träger sitzt nicht fest
Überprüfen Sie, ob die Schrauben mit dem korrekten Drehmoment von 4 Nm angezogen wurden.
Halterung rastet nicht ein
Stellen Sie sicher, dass die Halterung 002 korrekt in das Fußpaket ausgerichtet ist, bis ein Klickgeräusch zu hören ist.
Vor der Verwendung
- Fixpunkte am Fahrzeugdach reinigen
- Korrekte Zuordnung der Gummipuffer (096, 097, 098) prüfen
- Drehmomentschlüssel auf 4 Nm und 8 Nm bereitstellen
- Maximale Dachlast von 75 kg beachten
Abbildungen und Diagramme

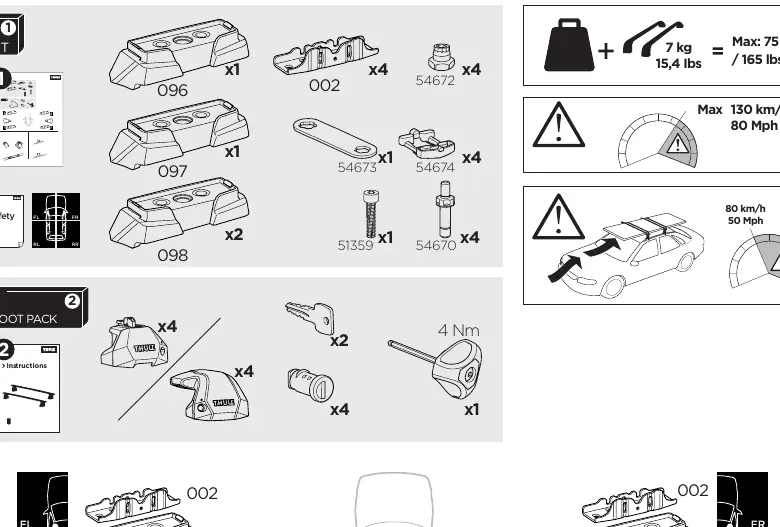

- Die Übersicht zeigt die spezifische Positionierung der Gummipuffer 096, 097 und 098 für die vier Ecken des Fahrzeugdachs.
- Schritt 1-2 illustriert die Reinigung und Vorbereitung der Fixpunkte.

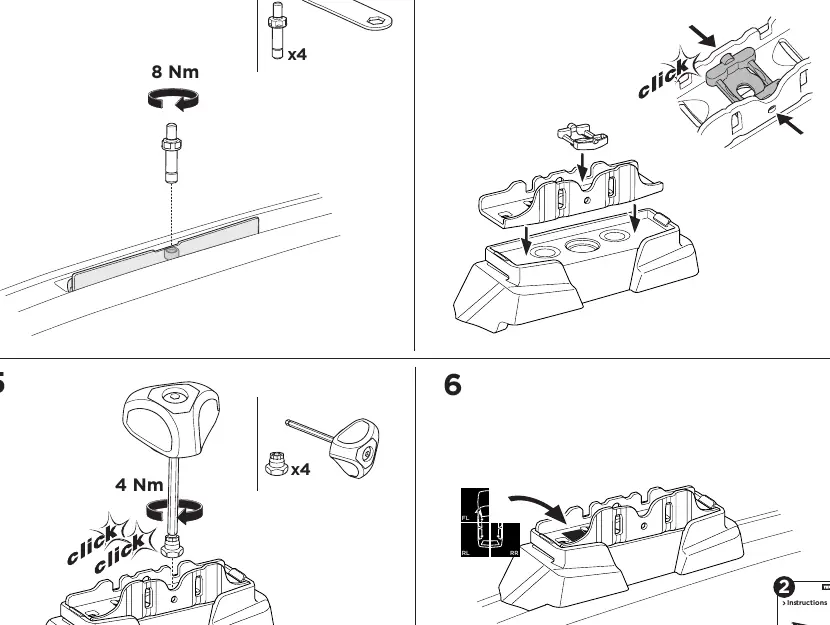

- Schritt 3-5 zeigt den Montagevorgang der Bolzen und Fußpakete.
Modellkompatibilität
- Nur für Fahrzeuge mit Fixpunkt-Montage geeignet.
- Passend für BMW 1-Series (F40), 5-Türer Schrägheck, ab 2020.
