Bedienungsanleitung für Texas Pro Trac 1350BE Universal-Traktor

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Texas Pro Trac 1350BE. Vor der Inbetriebnahme muss der Motor zwingend mit SAE-30 Motoröl befüllt werden. Der Bediener muss sich während des Betriebs immer in der Sicherheitszone hinter dem Lenker aufhalten. Bei Arbeiten an Hängen ist äußerste Vorsicht geboten. Bei Kontakt mit Fremdkörpern ist der Motor sofort abzustellen und auf Schäden zu prüfen.

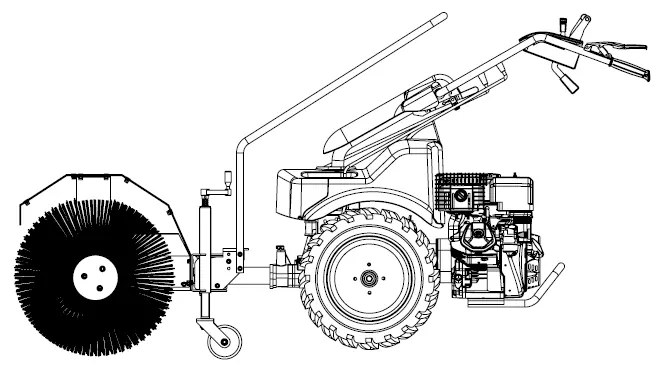

Identifikation der Teile

Die Maschine besteht aus verschiedenen Bedienelementen:

• A: Motor
• B: Bürste (optional)
• E: Richtungshebel (vorwärts/rückwärts)
• F: Gasregulierung
• G: Schnellkupplungshebel
• H: Kupplungsgriff
• I: Differential-Sperrhebel
• J/K: PTO-Tilkobling / Gangschaltung
• L: Höheneinstellung des Lenkers

Start und Stopp des Motors

Startvorgang:

1. Kraftstoffventil (A) öffnen.
2. Gasregulierung (C) auf Maximum stellen.
3. Bei Kaltstart: Choke (B) auf "Choke" stellen. Bei warmem Motor nicht erforderlich.
4. Starterseil (E) langsam ziehen, bis Widerstand spürbar ist, dann kräftig ziehen.
5. Nach dem Start Choke auf "Run" stellen und Gas leicht reduzieren.

Stoppvorgang:

1. Kupplungsgriff (G) loslassen.
2. Gasregulierung auf "niedrig" stellen.
3. Bei E-Start: Zündschlüssel auf "0" drehen.

Betrieb der Maschine

Die Maschine verfügt über ein Differentialsystem, das das Wenden erleichtert. Beide Räder können jedoch blockiert werden, wenn die Räder rutschen oder die Maschine geradeaus fahren soll. Die PTO-Kupplung dient zum Ankoppeln von Zubehör. Achten Sie beim Rückwärtsfahren darauf, dass der Bereich frei von Hindernissen ist.

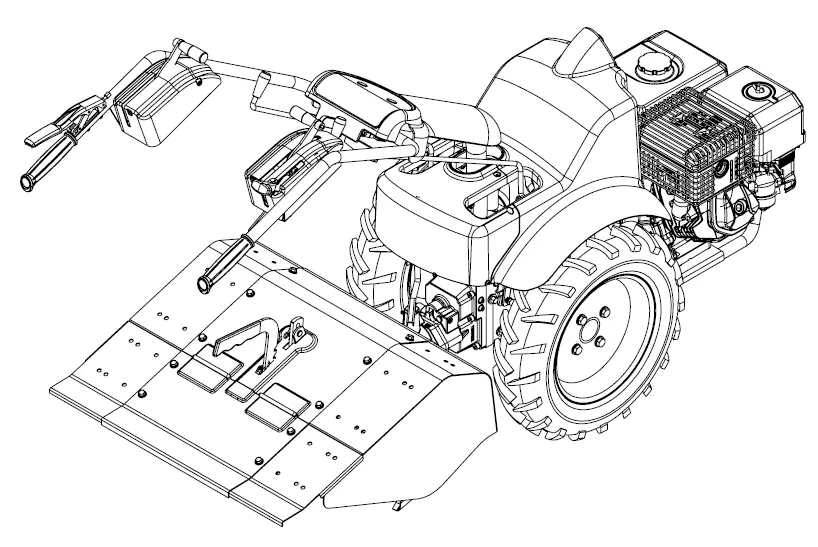

Montage von Zubehör

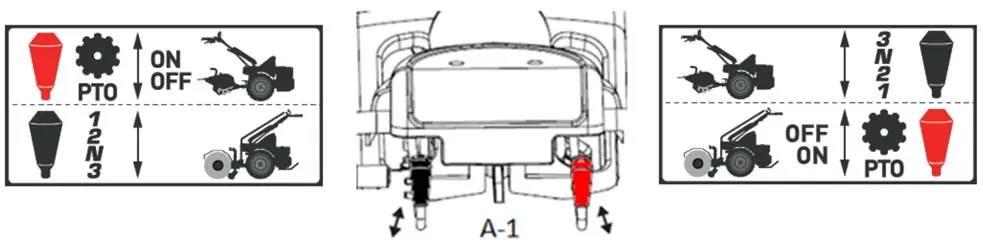

Der Wechsel zwischen front- und heckmontiertem Zubehör erfordert spezifische Schritte:

• Stellen Sie den Gang auf Neutral (N).
• Lösen Sie die Schaltstangen unter dem Lenker.
• Entfernen Sie die PTO-Schaltstange (A) durch Entfernen des Splints (C).
• Drehen Sie das Rohr (B) um 180 Grad.
• Wichtig: Bei heckmontiertem Zubehör (z.B. Bodenfräse) muss der Sicherheitsbolzen in der rechten Schalttafel installiert sein, um eine zu hohe Rückwärtsgeschwindigkeit zu verhindern. Dieser Bolzen muss bei frontmontiertem Zubehör (z.B. Kehrmaschine) entfernt werden.

Wartung und Pflege

Der erste Ölwechsel sollte nach 5 Betriebsstunden erfolgen, danach jährlich oder alle 20 Stunden. Verwenden Sie SAE-30 Öl. Das Getriebeöl (SAE 90) sollte jährlich oder alle 200 Stunden gewechselt werden. Schmieren Sie die Schnellkupplung regelmäßig mit 1-2 Hüben Fett.

Fehlerbehebung

• Motor startet nicht: Kraftstoffstand prüfen, Zündkerze kontrollieren, Gashebelstellung prüfen. Bei E-Start: Masseverbindung des Anlassers prüfen.
• Motor läuft unruhig: Gashebel nicht auf Maximum (Choke) lassen.
• Bürsten drehen nicht: Kupplungseinstellung und Riemenspannung prüfen.
• Knivene (Fräse) drehen nicht: Steine zwischen den Messern entfernen, Kabel auf korrekte Montage prüfen.

Technische Daten

• Motor: B&S 2100
• Hubraum: 420 cc
• Leistung: 10,7 kW
• Drehzahl: 3600 min-1
• Gänge: 3 vorwärts, 3 rückwärts
• Gewicht: 103 kg
