Bedienungsanleitung für Temptress 12V Klimaanlagen-Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für das Temptress Klimaanlagen-Kit, das für Boote, Wohnmobile oder netzunabhängige Kabinen konzipiert ist. Das System ist modular aufgebaut und erfordert handwerkliches Geschick bei der Installation von Kältemittelleitungen und elektrischen Komponenten. Wichtig: Überprüfen Sie vor der Installation immer online, ob eine neuere Version dieses Handbuchs verfügbar ist.

Systemübersicht

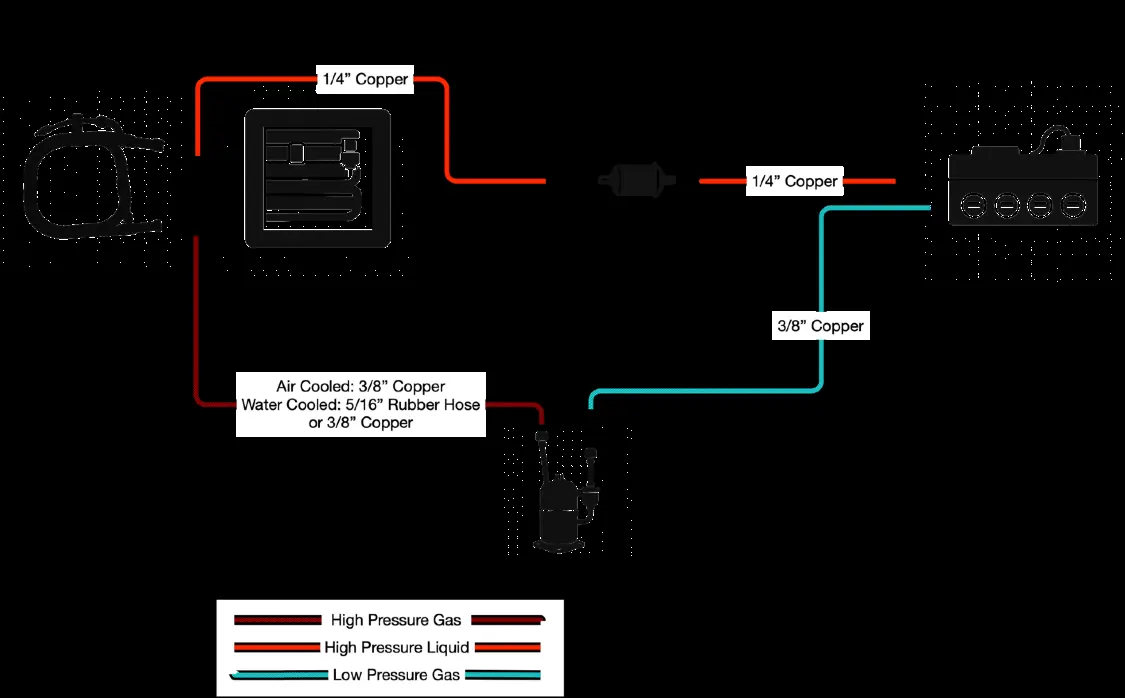

Das System besteht aus zwei Hauptkomponenten, die durch Kältemittelleitungen verbunden sind:

• Kompressorschlitten: Enthält den Kompressor, den Kondensator und die Steuerelektronik.
• Luftbehandlungseinheit (Air Handler): Enthält das Gebläse, den Verdampfer, das Expansionsventil und die Kondenswasserableitung.

Installation der Luftbehandlungseinheit

Die Einheit ist weitgehend vormontiert, muss jedoch für einen effizienten Betrieb angepasst werden:

• Entfernen Sie die ursprünglichen Temperatur- und Geschwindigkeitsregler.
• Entfernen Sie das Widerstandspaket am Lüftergehäuse und decken Sie das Loch mit Metallband ab.

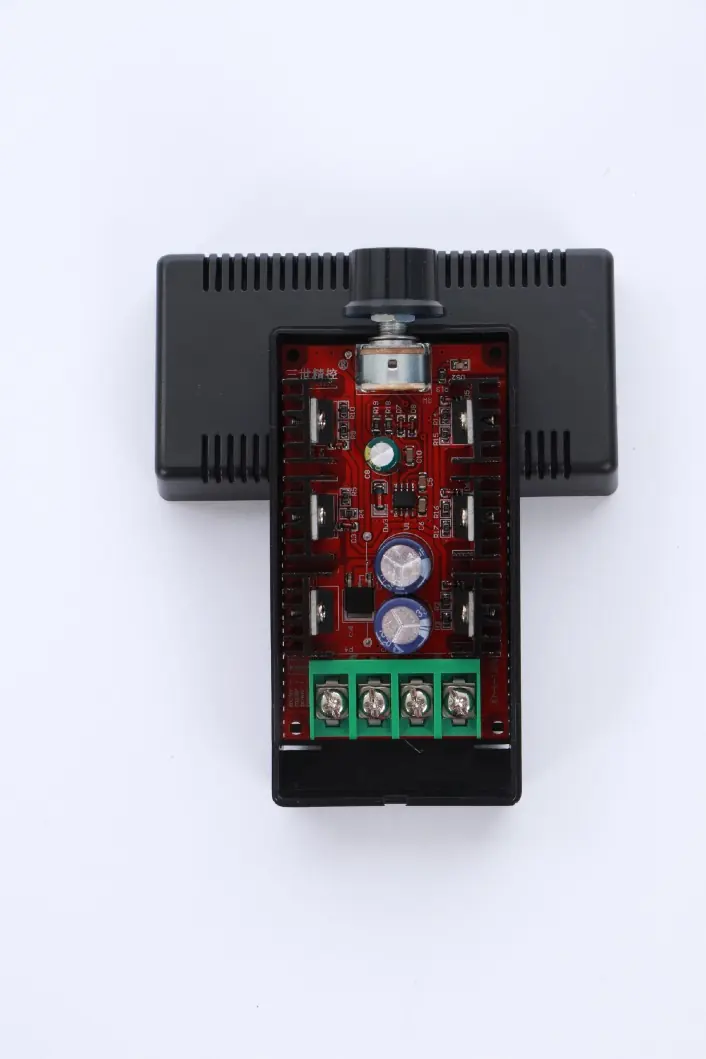

• Verbinden Sie den blauen Lüftermotor-Draht mit dem Pluspol des neuen Drehzahlreglers und den schwarzen Draht mit dem Minuspol.
• Stellen Sie sicher, dass die Ansaugseite (Intake) nicht blockiert ist.

Installation des Kompressorschlittens

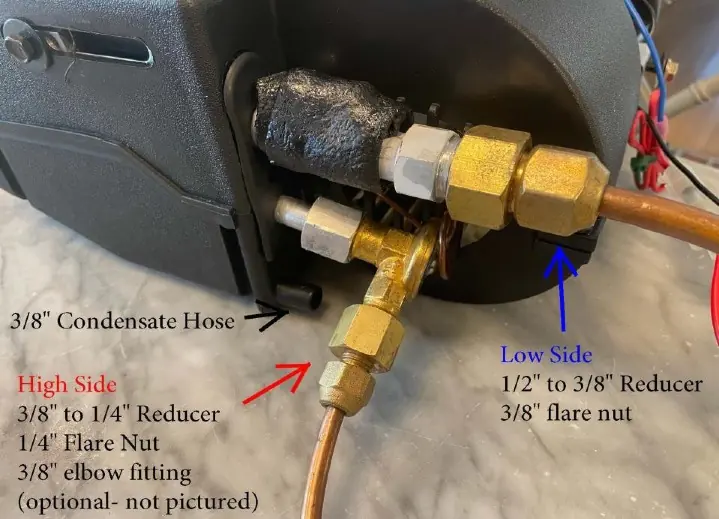

Der Kompressor muss auf einer stabilen Basis mit guter Belüftung montiert werden. Die Kältemittelleitungen bestehen aus einer Hochdruckseite (vom Kompressor zum Kondensator und Filter/Trockner) und einer Niederdruckseite (vom Verdampfer zurück zum Kompressor). Verwenden Sie Bördelverbindungen für die Kupferrohre. Achten Sie darauf, die Bördelmuttern vor dem Bördeln auf das Rohr zu schieben.

Installation des Kondensators

Die Installation unterscheidet sich je nach Anwendung:

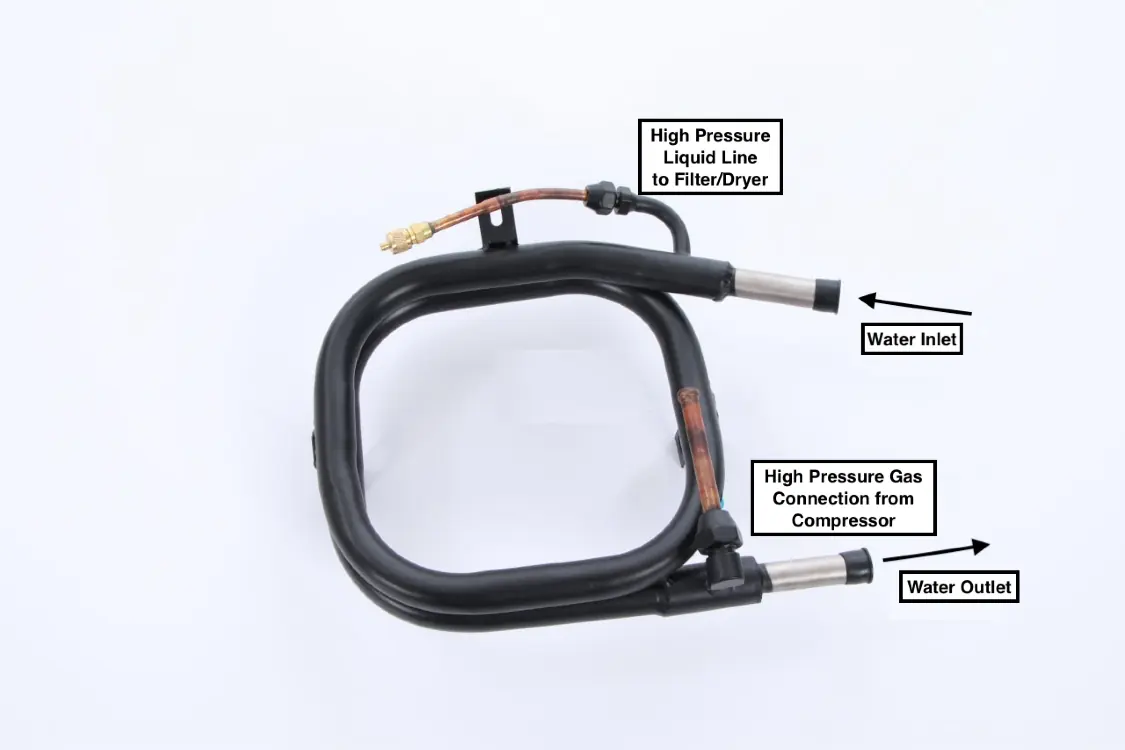

• Marine-Version: Nutzt eine Seewasserpumpe zur Kühlung. Stellen Sie sicher, dass alle Wasseranschlüsse unterhalb der Wasserlinie installiert sind und doppelte Schlauchklemmen verwendet werden.
• RV/Tiny Home-Version: Nutzt einen luftgekühlten Kondensator. Hier muss ein zusätzlicher Lüfter mit Adapterplatte montiert werden. Achten Sie darauf, die Dichtungen luftdicht zu installieren.

Elektrische Verkabelung

Die Verkabelung erfordert Sorgfalt:

• Spannungswandler: Nur für 12V-Anwendungen erforderlich.

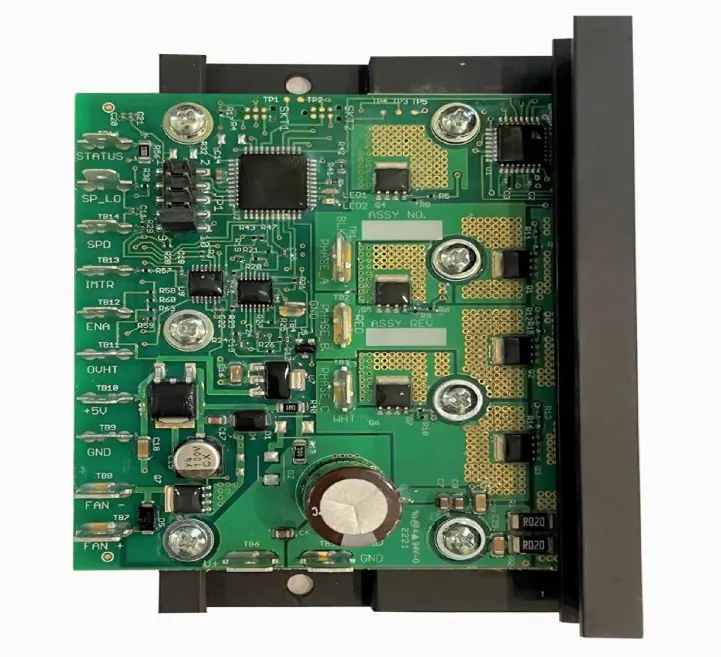

• Kompressor-Steuerplatine: Verbinden Sie die Phasen A, B und C des Kompressors mit den entsprechenden Pins auf der Platine.
• Relais: Dient zur Aktivierung von Wasserpumpe oder Lüfter.
• Thermostat: Wird an die Aktivierungspins der Steuerplatine angeschlossen.

Inbetriebnahme und Kältemittelbefüllung

Das System muss vor der Befüllung evakuiert werden:

• Schließen Sie eine Vakuumpumpe an die Serviceanschlüsse an und evakuieren Sie das System für mindestens 30 Minuten auf unter -30 Zoll Hg.
• Verwenden Sie die SuperCool-App, um den Befüllungsprozess mit R-134a zu unterstützen.
• Das Ziel ist ein "Subcool"-Wert von 10 Grad F.
• Achtung: Lassen Sie den Kompressor niemals ohne Kältemittel laufen, da dies zu Schäden führt.

Betrieb und Thermostateinstellungen

Das Thermostat steuert das System basierend auf Temperatur und Luftfeuchtigkeit. Stellen Sie sicher, dass die obere (Einschalt-)Temperatur höher eingestellt ist als die untere (Ausschalt-)Temperatur, um den Kühlmodus ('C') zu aktivieren. Ähnliches gilt für die Luftfeuchtigkeitseinstellungen ('d' für Entfeuchtung).
