Installationsanleitung für Tecnolite 18FLCLED05MV LED-Leiste
Detaillierte Installationsanleitung für die Tecnolite 18FLCLED05MV LED-Leiste. Erfahren Sie, wie Sie die Leuchte sicher montieren, elektrisch anschließen und mehrere Einheiten miteinander verbinden.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Tecnolite 18FLCLED05MV wird durch die Montage von Ankern (A-01) an der Decke/Wand befestigt, in die die Leuchte eingerastet wird. Der elektrische Anschluss erfordert eine physische Erdung. S. 1
Wichtigste Schritte
- Montage der Anker S. 1
- Elektrischer Anschluss S. 1
Wartung und Reset
- Reinigung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 100V - 240V | Betriebsspannung | S. 1 |
| Leistung | 18W | Leistungsaufnahme | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
- Garantie S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Tecnolite 18FLCLED05MV LED-Leiste. Bitte beachten Sie unbedingt den Mindestabstand von 0,5 m zu brennbaren Materialien, um Brandgefahr zu vermeiden. Die Leuchte ist ausschließlich für den Innenbereich bestimmt.
Lieferumfang und Teile
- A-01: Anker (2x)
- A-02: Schraube (2x)
- A-03: Stromkabel (1x)
- A-04: Verbindungsstecker (1x)

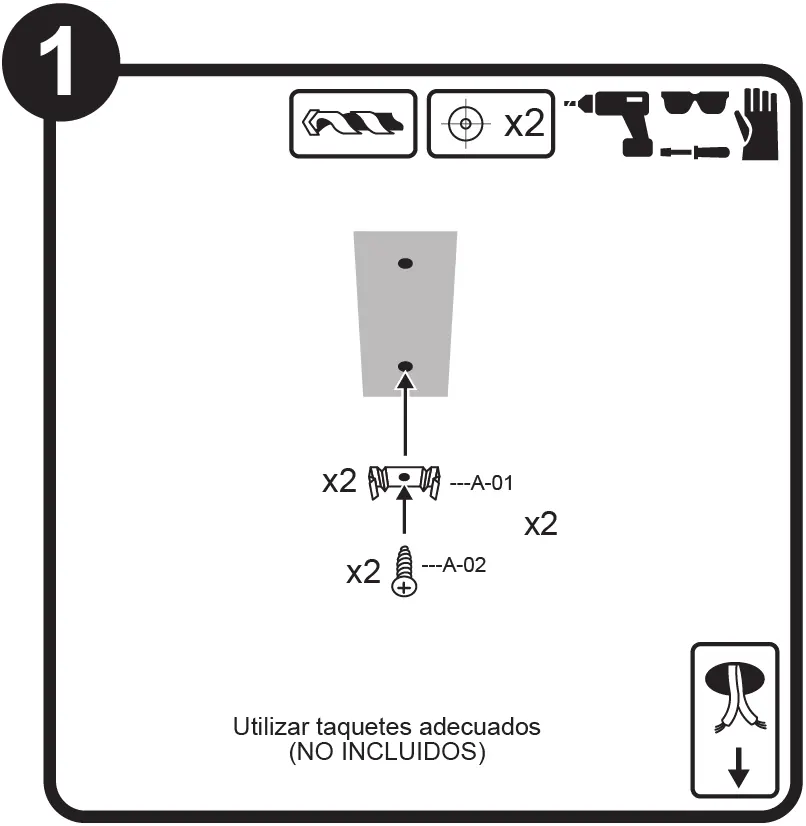

Installation
- Markieren Sie die Bohrlöcher an der Decke oder Wand.
- Bohren Sie die Löcher und setzen Sie geeignete Dübel ein (nicht im Lieferumfang enthalten).
- Befestigen Sie die Anker (A-01) mit den Schrauben (A-02).
- Drücken Sie die LED-Leiste in die Anker, bis diese hörbar einrastet.
Elektrischer Anschluss
Der Anschluss muss durch qualifiziertes Personal erfolgen. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.
- Verbinden Sie das Stromkabel (A-03) mit dem Netzanschluss.
- Hinweis: Die Erdung muss physisch vorhanden sein.
- Wenn Sie mehrere Leuchten verbinden möchten, verwenden Sie den mitgelieferten Verbindungsstecker (A-04).
Sicherheitshinweise
- Trennen Sie vor Wartungsarbeiten immer die Stromversorgung.
- Reinigen Sie die Leuchte nur mit einem trockenen Tuch.
- Verwenden Sie die Leuchte nicht bei Spannungen, die außerhalb der angegebenen Spezifikationen liegen.
Technische Daten
- Spannung: 100V - 240V, 50/60Hz
- Leistung: 18W
- Einsatzbereich: Innenraum
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass ein Mindestabstand von 0,5 m zu brennbaren Materialien eingehalten wird.
Die Erdung muss physisch angeschlossen sein; prüfen Sie die Verkabelung gemäß dem Schaltplan.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung zwischen 100V und 240V liegt.
- Stellen Sie sicher, dass die Montagefläche stabil ist.
- Verwenden Sie für die Wandbeschaffenheit geeignete Dübel (nicht enthalten).
- Schalten Sie die Stromversorgung vor der Installation ab.
