Bedienungsanleitung für Techly ICA-TB 131B Kompakter Computertisch
Erfahren Sie, wie Sie Ihren Techly ICA-TB 131B kompakten Computertisch sicher aufbauen und warten. Diese Anleitung enthält eine vollständige Teileliste und Schritt-für-Schritt-Montageanweisungen für eine einfache Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für den Techly ICA-TB 131B Computertisch. Vor Beginn der Montage ist es wichtig, den Kartoninhalt zu prüfen und sicherzustellen, dass alle Teile vorhanden und unbeschädigt sind. Verwenden Sie eine schützende Unterlage, um Kratzer am Boden oder am Tisch zu vermeiden. Bei Unklarheiten bezüglich der Sicherheit oder Montage sollte ein qualifizierter Fachmann hinzugezogen werden.
Lieferumfang und Teile
Stellen Sie vor dem Aufbau sicher, dass alle Komponenten gemäß der Teileliste vorhanden sind:
- Schrauben: M6x30mm (8x), M6x45mm (4x), ST3.5x12mm (4x), M4x25mm (4x)
- Muttern: M4mm (4x)
- Rollen: 2x Typ G, 2x Typ H
- Schienen: 2x Typ E (E1, E2)
Montageanleitung
- Schritt 1: Montieren Sie die Schienen (E1, E2) an die Tischplatte (2) unter Verwendung der entsprechenden Schrauben.
- Schritt 2: Befestigen Sie die Rollen (G, H) an den unteren Seitenteilen.
- Schritt 3: Verbinden Sie die Seitenteile mit der Querstange (3) und sichern Sie diese mit den Schrauben (B) und Muttern (F).
- Schritt 4: Setzen Sie die Tischplatte (1) auf das montierte Gestell und befestigen Sie diese mit den Schrauben (A).
- Schritt 5 & 6: Überprüfen Sie alle Verbindungen auf festen Sitz und stellen Sie sicher, dass der Tisch stabil steht.
Sicherheit und Wartung
Der Tisch muss regelmäßig gewartet werden, um die Sicherheit zu gewährleisten:
- Überprüfen Sie mindestens alle drei Monate, ob alle Schrauben fest angezogen sind.
- Achten Sie bei der Montage auf Stabilität; ein unsachgemäßer Aufbau kann zum Umkippen führen.
- Beachten Sie die maximale Traglast, die auf der Verpackung angegeben ist.
- Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
Praktische Hilfe
Typische Probleme
Instabiler Tisch nach dem Aufbau
Überprüfen Sie, ob alle Schrauben fest angezogen sind und der Tisch auf einem ebenen Untergrund steht.
Fehlende oder beschädigte Teile
Vergleichen Sie den Inhalt mit der Teileliste auf Seite 4, bevor Sie mit der Montage beginnen. Verwenden Sie keine defekten Teile.
Vor der Verwendung
- Prüfen Sie den Kartoninhalt auf Vollständigkeit gemäß Teileliste.
- Legen Sie alle Teile auf einer schützenden Unterlage aus.
- Stellen Sie sicher, dass Sie das richtige Werkzeug (Schraubendreher) bereit haben.
- Lesen Sie die Sicherheitshinweise vor der Installation vollständig durch.
Technische Daten in der Praxis
- M6x30mm / M6x45mm / ST3.5x12mm / M4x25mm
- Verschiedene Schraubentypen für die Montage der Tischstruktur.
Abbildungen und Diagramme

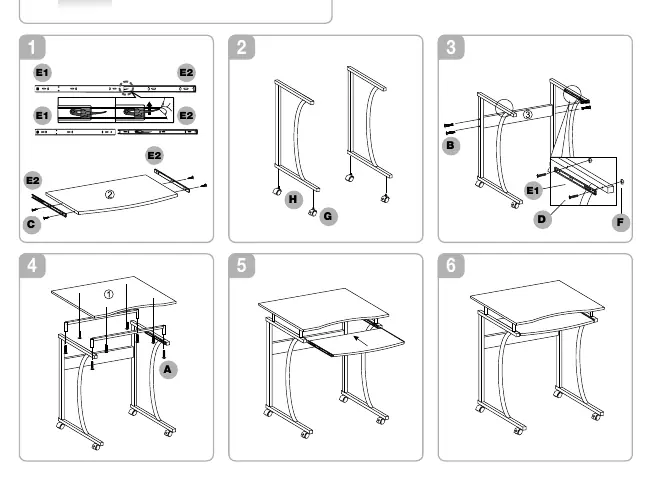

- Schritt 1: Montage der Tastaturablage-Schienen (E1, E2) an die Tischplatte.
- Schritt 2: Montage der Rollen an die Seitenteile.
- Schritt 3: Verbindung der Seitenteile mit der Querstange.
- Schritt 4: Montage der Tischplatte auf das Gestell.
