Bedienungsanleitung für TC Helicon GoXLR Online-Broadcaster-Plattform
Schnellstartanleitung für die TC Helicon GoXLR Broadcaster-Plattform mit 4-Kanal-Mixer. Enthält Installationsschritte, Konfiguration der GoXLR-App, Anschlussdiagramme und Fehlerbehebung.
Inhaltsverzeichnis

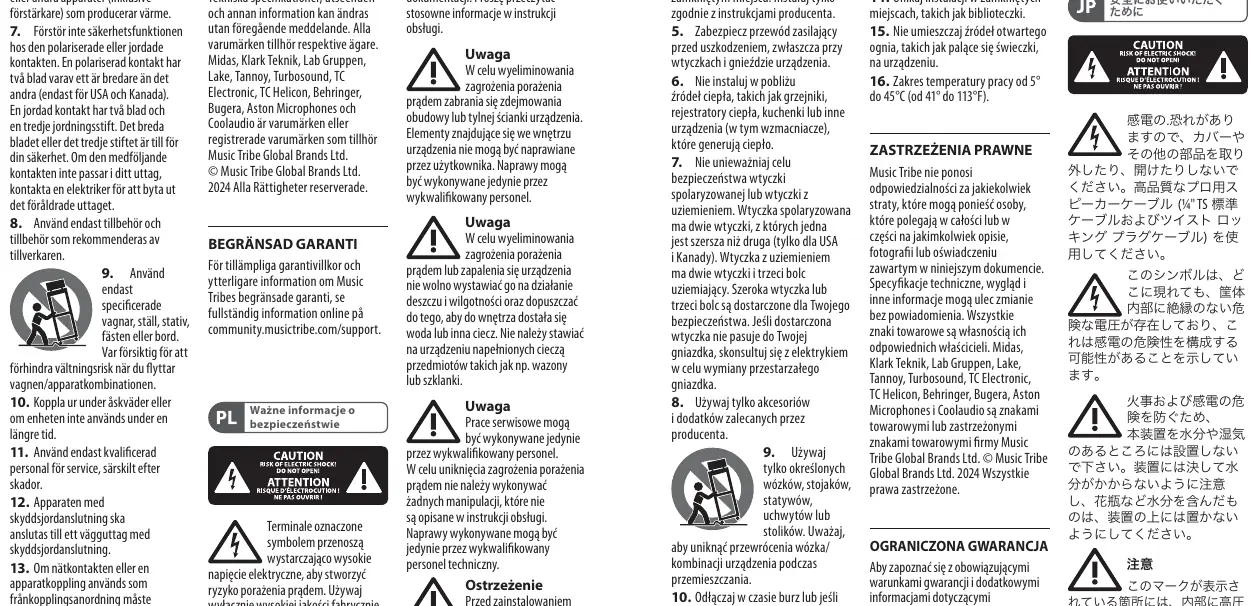

Wichtige Informationen aus der Anleitung
Diese Schnellstartanleitung unterstützt Sie bei der Einrichtung, dem Anschluss und der Inbetriebnahme Ihrer TC Helicon GoXLR Online-Broadcaster-Plattform. Die GoXLR-App ist für den Betrieb zwingend erforderlich.
Erste Schritte und Installation
- Laden Sie die aktuelle GoXLR-App von der offiziellen TC Helicon-Website herunter und installieren Sie diese.
- Verbinden Sie das GoXLR-Gerät über USB mit Ihrem Computer.
- Schließen Sie das Netzteil an und warten Sie, bis das Gerät hochgefahren ist.
- Öffnen Sie die GoXLR-App und stellen Sie sicher, dass in der unteren Ecke "GoXLR connected via USB" angezeigt wird.
- Konfigurieren Sie in den Windows-Soundeinstellungen das "System (TC-HELICON GoXLR)" als Ausgabegerät und das "Chat Mic (TC-HELICON GoXLR)" als Eingabegerät.
Bedienelemente
- Scribble Strips: Zur Benennung der Kanäle.
- Channel Faders: Steuerung der einzelnen Kanalpegel.
- Voice FX: Zugriff auf Effekte wie Megaphone, Robot und Hardtune.
- Sample Pads: Zur Aufnahme und Wiedergabe von Samples.
Anschlüsse
Das Gerät bietet diverse Anschlüsse auf der Rückseite:
- XLR MIC INPUT: Für professionelle Mikrofone (inkl. Phantomspeisung über die App aktivierbar).
- LINE IN: Für externe Audioquellen wie Telefone oder Tablets.
- PHONES: Ausgang für Kopfhörer.
- LINE OUT: Kopie des Broadcast-Stream-Audios.
- OPTICAL: Eingang für Konsolen (PlayStation/Xbox).
Fehlerbehebung
- Übermäßiges Brummen: Stellen Sie sicher, dass alle Steckdosen geerdet sind und Audiokabel nicht in der Nähe von Stromkabeln verlaufen. Ein Ground Loop Isolator kann bei Bedarf helfen.
- Mikrofon nicht hörbar: Prüfen Sie die Mikrofon-Einrichtungsschritte und ob die Stummschalttaste deaktiviert ist.
- App-Verbindungsprobleme: Schließen Sie die App, trennen Sie die Stromversorgung kurzzeitig und starten Sie den Vorgang neu.
Herstellerinformationen
TC Helicon
Praktische Hilfe
Typische Probleme
Übermäßiges Brummen und Rauschen
Stellen Sie sicher, dass alle Steckdosen geerdet sind und Audiokabel von Stromkabeln ferngehalten werden. Ein Ground Loop Isolator kann bei Bedarf verwendet werden.
Mikrofon ist nicht hörbar
Stellen Sie sicher, dass die Mikrofon-Einrichtung abgeschlossen ist (inkl. Phantomspeisung bei Bedarf) und die Stummschalttaste nicht aktiv ist.
App verbindet sich nicht mit dem Gerät
Schließen Sie die App, trennen Sie die Stromversorgung des GoXLR kurzzeitig, schließen Sie sie wieder an und starten Sie die App neu.
Vor der Verwendung
- GoXLR-App heruntergeladen und installiert
- USB-Verbindung zum Computer hergestellt
- Stromversorgung angeschlossen
- Windows-Soundeinstellungen konfiguriert
- Mikrofon-Typ in der App korrekt eingestellt (z.B. Kondensator)
Technische Daten in der Praxis
- A/D – D/A Wandlung
- 24-bit @ 48 kHz für hochwertige Audioverarbeitung.
- Betriebstemperatur
- 5° bis 45°C (41° bis 113°F).
- Stromversorgung
- Standard 12 V DC, center negative, < 1 A.
Abbildungen und Diagramme
- Das Anschlussdiagramm zeigt die Verbindung von Mikrofonen, Gaming-Konsolen und Streaming-Computern mit dem GoXLR.
- Es wird die empfohlene Verbindung für Blue Yeti Mikrofone dargestellt (Audioausgang des Mikrofons in den MIC-Eingang des GoXLR).
Modellkompatibilität
- Erfordert Windows 7, 8 oder 10 (32- oder 64-Bit).
- Kompatibel mit SONY PlayStation und Microsoft Xbox über optischen Eingang.
- Blue Yeti Mikrofone sollten über den Kopfhörerausgang mit dem GoXLR verbunden werden.
