Installationsanleitung für Taymor 02-D9688 ausziehbare, gebogene Duschstange
Erfahren Sie, wie Sie die Taymor 02-D9688 Duschstange korrekt montieren. Diese Anleitung enthält wichtige Messvorgaben, Bohrschritte für Wandanker und Anweisungen zur sicheren Befestigung der Halterungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage der ausziehbaren, gebogenen Duschstange Taymor 02-D9688. Die Stange ist für Wannenbreiten bis maximal 182,8 cm (72 Zoll) ausgelegt. Vor der Installation ist sicherzustellen, dass alle Komponenten auf einer weichen Unterlage ausgebreitet werden, um die Oberfläche zu schützen.
Benötigtes Werkzeug
- Maßband
- Bleistift
- Bohrmaschine mit 5 mm (3/16 Zoll) Bohrer
- Hammer
- Kreuzschlitzschraubendreher
Messvorgaben
Die korrekte Positionierung ist entscheidend für die Stabilität:
- Messen Sie 165 cm (65 Zoll) über dem Wannenrand auf beiden Seiten.
- Bestimmen Sie den Abstand von der Vorderkante der Wanne basierend auf der Wannenbreite gemäß der Referenztabelle in der Anleitung.
- Markieren Sie diese Punkte als erste Bohrpositionen.
Montage der Halterungen
- Bohren Sie an den markierten Stellen mit einem 5 mm Bohrer Löcher in die Wand (Trockenbau oder Fliesen).
- Schlagen Sie die Anker vorsichtig mit einem Hammer ein, bis sie bündig mit der Wand abschließen.
- Richten Sie die Kunststoffstützen an den oberen Ankern aus, markieren Sie das untere Loch, bohren Sie es und setzen Sie den zweiten Anker.
- Platzieren Sie die Halterungen über den Kunststoffstützen und befestigen Sie diese mit den beiliegenden großen Edelstahlschrauben. Achten Sie darauf, dass die Halterungen nach außen zeigen.
Installation der Stange
Führen Sie das kleinere Stangenelement in das größere Element ein. Die Enden mit den Löchern müssen an den Außenseiten liegen. Setzen Sie die Stange auf die Halterungen und sichern Sie diese mit den kleinen Edelstahlschrauben.
Sicherheitshinweise
- Kinder dürfen nicht an der Stange oder dem Duschvorhang ziehen, schwingen oder hängen.
- Die Stange ist nicht dafür ausgelegt, dass sich Personen daran festhalten oder dagegen lehnen.
- Zur Reinigung nur ein feuchtes Tuch verwenden.
Herstellerinformationen
Taymor Industries Ltd.
Praktische Hilfe
Typische Probleme
Stange ist instabil oder hängt durch
Überprüfen Sie, ob die Halterungen fest mit den Wandankern verschraubt sind und die Kunststoffstützen korrekt ausgerichtet wurden.
Schrauben lassen sich nicht festziehen
Stellen Sie sicher, dass die Anker vollständig und bündig in der Wand sitzen und der richtige Bohrdurchmesser (5 mm) verwendet wurde.
Vor der Verwendung
- Wannenbreite darf 182,8 cm nicht überschreiten.
- Alle Komponenten auf Vollständigkeit prüfen (Stangen, Halterungen, Anker, Schrauben).
- Bohrpunkte exakt nach Referenztabelle für die jeweilige Wannenbreite markieren.
- Sicherstellen, dass die Halterungen nach außen zeigen.
Technische Daten in der Praxis
- Wannenbreite 132-152 cm
- Erfordert einen Abstand von 13 cm von der Vorderkante der Wanne.
- Wannenbreite 155-168 cm
- Erfordert einen Abstand von 16,5 cm von der Vorderkante der Wanne.
- Wannenbreite 170-183 cm
- Erfordert einen Abstand von 20 cm von der Vorderkante der Wanne.
Abbildungen und Diagramme

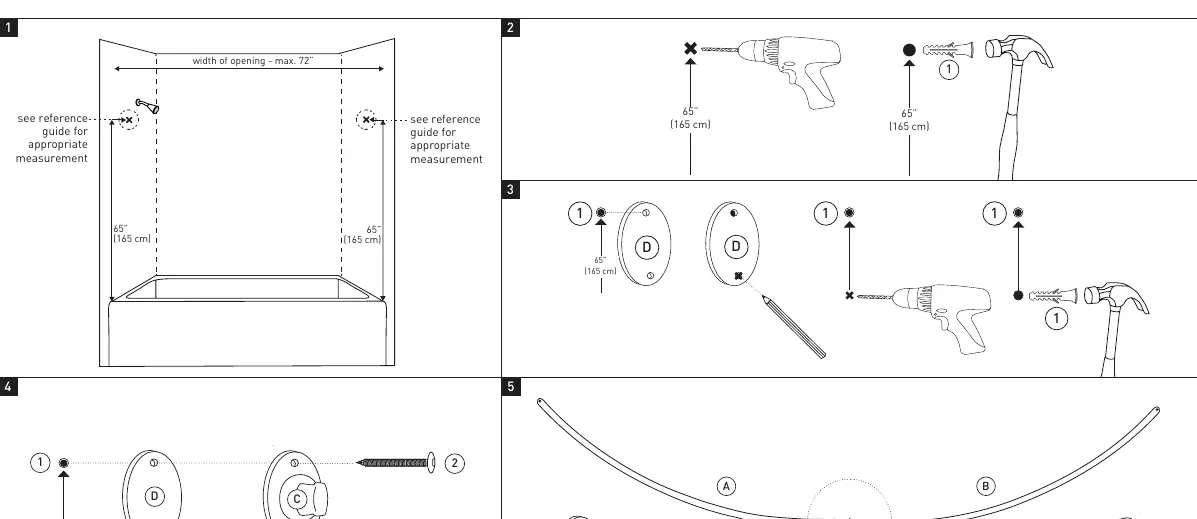

- Die Zeichnungen zeigen die korrekte Ausrichtung der Halterungen (C und E) mit den Kunststoffstützen (D).
- Die Referenztabelle verdeutlicht den Zusammenhang zwischen Wannenöffnung und dem notwendigen Abstand zur Vorderkante.
Modellkompatibilität
- Geeignet für Wannenöffnungen von 132 cm bis 182,8 cm.
- Montage auf Trockenbau oder Fliesen möglich.
