Bedienungsanleitung für Tannoy VMS 1 / VMS 1-WH Kompaktmonitor
Schnellstartanleitung für den Tannoy VMS 1 / VMS 1-WH 5-Zoll 2-Wege-Kompaktmonitor. Enthält Informationen zu Anschlüssen, Lautsprecherverkabelung, Aufstellung und technischen Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Tannoy VMS 1 und VMS 1-WH 5-Zoll 2-Wege-Kompaktmonitore. Es deckt die grundlegende Installation, den Anschluss an Verstärker sowie wichtige Sicherheitshinweise ab. Die Monitore sind für den Nahfeldeinsatz konzipiert.
Beschreibung des Geräts
Die Monitore verfügen über folgende Hauptelemente:
- Federklemmen zum Anschluss blanker Lautsprecherkabel.
- Gewindeeinsatz für die Montage mit Halterungen.
- Sicherheitsbügel für ein zusätzliches Sicherungskabel.
- Tieftöner (Woofer).
- Hochtöner (High Frequency Driver).
Anschlüsse
Die VMS 1 Monitore werden über Federklemmen mit dem Verstärker verbunden. Achten Sie strikt auf die korrekte Polarität (+ an +, - an -). Eine falsche Verkabelung führt zu einem phasenverschobenen Klang mit schwacher Basswiedergabe und schlechter Stereoabbildung.
Anschluss von Lautsprecherkabeln
- Kabel auf die gewünschte Länge zuschneiden.
- Bei zweiadrigen Kabeln die Adern ca. 5 cm weit trennen.
- Etwa 1,5 cm Isolierung von den Enden entfernen.
- Die blanken Litzen fest verdrillen.
- Die Kunststofflaschen der Federklemmen drücken, um die Öffnung freizugeben.
- Kabel einsetzen und Laschen loslassen, um das Kabel zu fixieren.
Aufstellung
Die Monitore sind als Nahfeldmonitore für einen Abstand von 0,75 bis 3 Metern zum Hörer konzipiert. Sie sollten idealerweise auf Stativen oder Halterungen montiert werden, um Stabilität zu gewährleisten. Richten Sie die Lautsprecher auf den Hörer aus, wobei sich der Hochtöner etwa auf Ohrhöhe befinden sollte.
Pflege des Gehäuses
Reinigen Sie das Gehäuse ausschließlich mit einem weichen, fusselfreien Tuch. Vermeiden Sie den Einsatz von Lösungsmitteln oder scheuernden Reinigungsmitteln.
Sicherheit
Das Gerät darf nicht in der Nähe von Wasser verwendet werden. Blockieren Sie keine Belüftungsöffnungen und installieren Sie das Gerät nicht in der Nähe von Wärmequellen. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Herstellerinformationen
Tannoy
Praktische Hilfe
Typische Probleme
Dünner Klang mit schwachem Bass
Überprüfen Sie die Polarität der Lautsprecherkabel. Die Anschlüsse am Verstärker und Lautsprecher müssen identisch (+ an +, - an -) verbunden sein.
Verzerrter Klang oder Lautsprecherschaden
Vermeiden Sie unterdimensionierte Verstärker. Übersteuerte (geclippte) Signale können die Lautsprecher dauerhaft beschädigen.
Vor der Verwendung
- Stellen Sie sicher, dass der Verstärker für den professionellen Einsatz geeignet ist.
- Verwenden Sie hochwertige Lautsprecherkabel.
- Prüfen Sie, ob die Impedanz des Verstärkers zum Lautsprecher (4 Ohm) passt.
- Stellen Sie sicher, dass die Aufstellfläche stabil ist und Vibrationen minimiert werden.
Technische Daten in der Praxis
- Frequenzgang
- 70 Hz bis 20 kHz (-10 dB), der Bereich, den der Lautsprecher abdeckt.
- Belastbarkeit (IEC)
- 25 W Dauerleistung, 100 W Spitzenleistung.
- Nennimpedanz
- 4 Ohm, wichtig für die korrekte Anpassung an den Verstärker.
Abbildungen und Diagramme

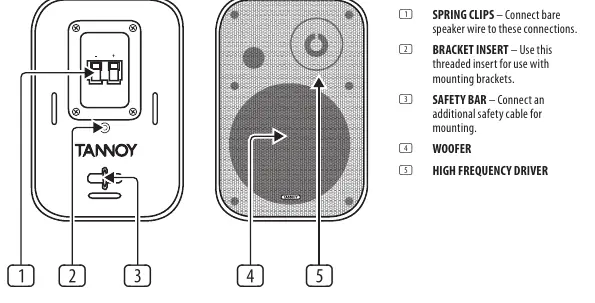

- Die Abbildung zeigt die Rückseite mit den Federklemmen, dem Gewindeeinsatz für Halterungen und dem Sicherheitsbügel.
- Das Anschlussdiagramm verdeutlicht die korrekte Polung zwischen Verstärkerausgängen und Lautsprecherklemmen.
- Die Aufstellungsgrafik illustriert die optimale Ausrichtung (On-Axis) zum Hörer.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in geschlossenen Räumen wie Bücherregalen installieren.
- Betrieb in tropischen und gemäßigten Klimazonen bis 45°C möglich.
