Bedienungsanleitung für Sylvox 15.6-inch Smart TV
Detaillierte Bedienungsanleitung für den Sylvox 15.6-inch Smart TV. Erfahren Sie alles über die Installation, Ersteinrichtung, WLAN-Verbindung, Fehlerbehebung und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sylvox 15.6-inch Smart TV ist ein für den Außenbereich und öffentliche Plätze konzipierter Fernseher. Die Einrichtung erfolgt über ein geführtes Menü nach dem ersten Einschalten, bei dem Sprache, Google-Konto und WLAN konfiguriert werden. S. 7, 14, 15
Wichtigste Schritte
- Installation des TV-Geräts S. 9
- Koppeln der Fernbedienung S. 14
- WLAN-Einrichtung S. 15
Erste Inbetriebnahme
- Strom anschließen, Fernbedienung koppeln, Sprache wählen, Google TV oder Basis-TV Modus wählen, WLAN verbinden. S. 14, 15
Probleme und Lösungen
Kein Strom
Netzkabel prüfen, 60 Sekunden warten, neu starten.
S. 28
Kein Bild
Antennenverbindung prüfen, Kontrast/Helligkeit anpassen.
S. 28Wartung und Reset
- Werksreset: Einstellungen > System > Info > Zurücksetzen > Werksreset. S. 25
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Display | 15.6 Zoll LED | Bildschirmgröße und Technologie | S. 8 |
| Auflösung | 1920 x 1080 | Maximale Auflösung | S. 8 |
| Stromverbrauch | 20W | Maximaler Stromverbrauch | S. 8 |
Wo es im PDF steht
- Spezifikationen S. 8
- Installation S. 9
- Fehlerbehebung S. 28, 29
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für den Sylvox 15.6-inch Smart TV. Vor der Installation und Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Schäden am Gerät oder Verletzungen zu vermeiden. Achten Sie besonders auf die Belüftungsschlitze, die nicht abgedeckt werden dürfen, und stellen Sie sicher, dass das Gerät nicht in versiegelten Boxen oder Wänden eingebaut wird.

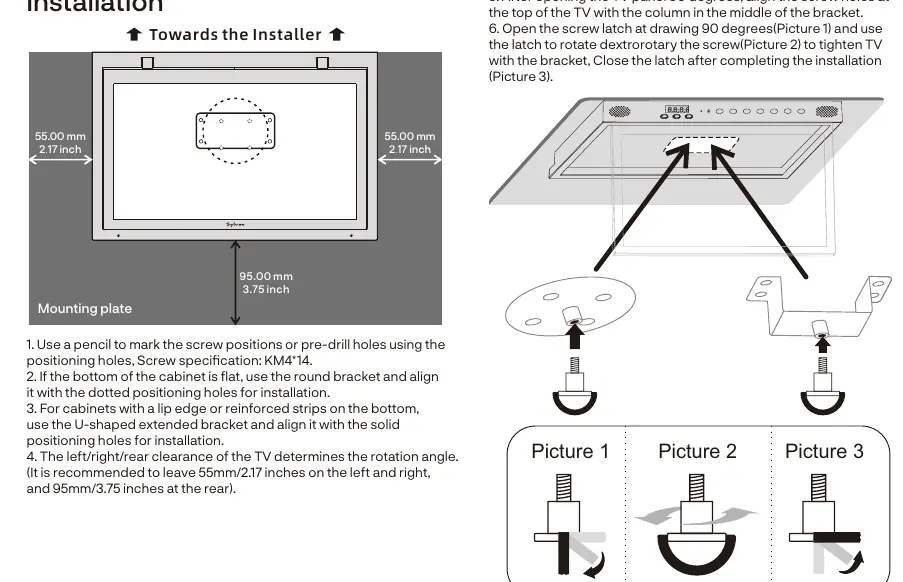

Installation
Die Installation sollte gemäß den Anweisungen für die Wandmontage erfolgen:
- Markieren Sie die Positionen für die Schrauben (KM4*14) mit einem Stift.
- Verwenden Sie bei flachen Schrankböden die runde Halterung.
- Verwenden Sie bei Schränken mit Kanten oder Verstärkungen die U-förmige Halterung.
- Lassen Sie ausreichend Freiraum (empfohlen 55 mm an den Seiten, 95 mm hinten) für die Rotation.
- Richten Sie das TV-Panel aus, öffnen Sie die Schraubverriegelung um 90 Grad und ziehen Sie die Schrauben fest.
Ersteinrichtung
Nach dem Anschließen an die Stromversorgung und dem Einschalten:
- Koppeln Sie die Fernbedienung mit dem TV.
- Wählen Sie die Systemsprache.
- Wählen Sie zwischen der Einrichtung als Google TV (erfordert Google-Konto) oder als Basis-TV.
- Verbinden Sie das Gerät mit dem WLAN.
- Folgen Sie den Anweisungen zur Standort- und Zeitzoneneinstellung.
Bedienung und Einstellungen
Die Steuerung erfolgt über die mitgelieferte Fernbedienung oder die Tasten am Gerät. Über das Home-Menü haben Sie Zugriff auf Apps, Eingabequellen und Systemeinstellungen. Sie können Bluetooth-Geräte wie Kopfhörer oder Gamecontroller über das Menü 'Remotes & Accessories' verbinden.
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Kein Strom: Prüfen Sie das Netzkabel und die Steckdose.
- Kein Bild: Überprüfen Sie die Antennenverbindung und die Eingangsquelle.
- Kein Ton: Prüfen Sie die Lautstärkeeinstellungen und ob das Gerät stummgeschaltet ist.
- Fernbedienung reagiert nicht: Prüfen Sie die Batterien und den Abstand zum Sensor (max. 8m).
Technische Daten
Das Gerät verfügt über ein 15.6-Zoll LED-Display mit einer Auflösung von 1920x1080. Die Stromversorgung erfolgt über einen DC 12V 2A Adapter. Der Betriebstemperaturbereich liegt zwischen 0°C und 40°C.
Praktische Hilfe
Typische Probleme
Kein Strom
Prüfen Sie, ob das Netzkabel fest eingesteckt ist. Trennen Sie das Gerät für 60 Sekunden vom Strom und starten Sie es neu.
Kein Bild
Prüfen Sie die Antennenverbindung und stellen Sie sicher, dass der richtige Eingang gewählt ist.
Kein Ton
Erhöhen Sie die Lautstärke, prüfen Sie, ob die Stummschaltung aktiv ist, und kontrollieren Sie die Audioeinstellungen.
Fernbedienung reagiert nicht
Ersetzen Sie die Batterien und stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und TV sind.
Vor der Verwendung

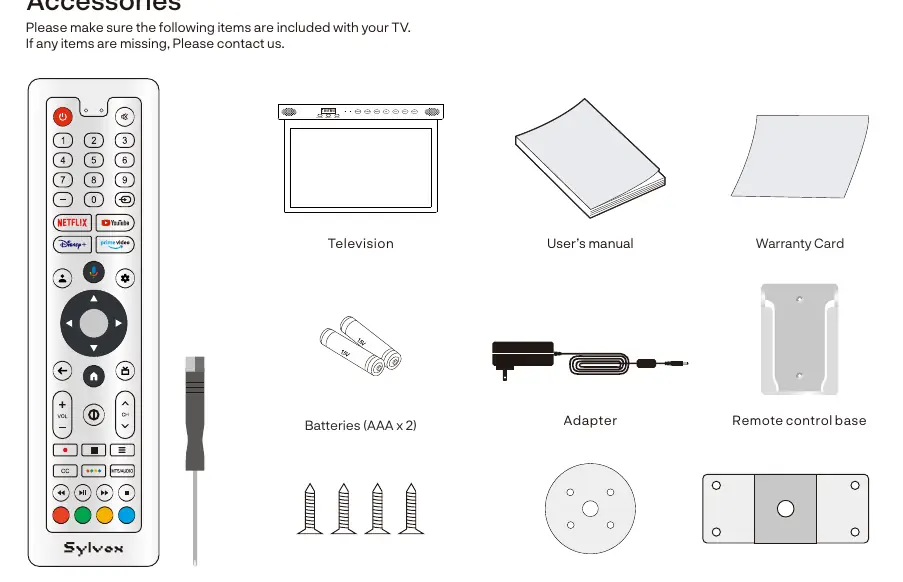

- Überprüfen Sie den Lieferumfang auf Vollständigkeit (TV, Fernbedienung, Adapter, Halterungen).
- Stellen Sie sicher, dass der Montageort stabil ist und ausreichende Belüftung bietet.
- Legen Sie die Batterien (2x AAA) in die Fernbedienung ein.
- Prüfen Sie die Antennen- oder Kabelverbindung.
- Stellen Sie sicher, dass die Stromversorgung den Spezifikationen (12V 2A) entspricht.
Technische Daten in der Praxis
- Stromversorgung
- DC 12V 2A.
- Betriebstemperatur
- 0°C bis 40°C.
Abbildungen und Diagramme
- Die Installationsanleitung zeigt die Verwendung der verschiedenen Halterungen (rund vs. U-förmig) je nach Schrankbeschaffenheit.
- Das Diagramm der Anschlüsse zeigt die Positionen für HDMI, USB, Antenne und Audio-Ausgänge.
- Die Fernbedienungsübersicht erklärt die Tastenbelegung für Google Assistant, Netflix, YouTube und Menünavigation.
Modellkompatibilität
- Unterstützt Bluetooth-Geräte (Kopfhörer, Controller).
- USB-Datenträger müssen im FAT32-Format sein.
- CEC-Funktion für kompatible Geräte verfügbar.
