Bedienungsanleitung für Supermicro SuperServer 1017R-WR

Schnelle Anleitung für den Supermicro SuperServer 1017R-WR. Enthält Informationen zur Rack-Installation, Motherboard-Konfiguration, BIOS-Einstellungen, Fehlerbehebung und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Handbuch richtet sich an professionelle Systemintegratoren und PC-Techniker. Es bietet Anweisungen für die Installation und Nutzung des 1U-Rackmount-Servers SuperServer 1017R-WR, der auf dem SC514-R400W-Gehäuse und dem X9SRW-F-Motherboard basiert. Installation und Wartung sollten nur von erfahrenem Fachpersonal durchgeführt werden.

Server-Installation

Vor der Installation ist der Standort sorgfältig zu wählen (sauber, staubfrei, gut belüftet). Beachten Sie die Rack-Sicherheitsvorkehrungen:

Zusätzliches Montagefoto von Seite 87
Zusätzliches Montagefoto von Seite 87
Zusätzliches Montagefoto von Seite 104
Zusätzliches Montagefoto von Seite 104
  • Installieren Sie schwere Komponenten unten im Rack.
  • Verwenden Sie Stabilisatoren bei Einzel-Rack-Installationen.
  • Stellen Sie sicher, dass das Rack geerdet ist.
  • Lassen Sie ausreichend Freiraum für Luftzirkulation und Wartung.

System-Schnittstelle

Das Bedienfeld an der Vorderseite bietet Statusanzeigen und Steuerungsmöglichkeiten:

  • Tasten: Reset-Taste zum Neustart, Ein-/Aus-Taste für die Stromversorgung.
  • LEDs: Universal Information LED (zeigt Lüfterausfall, Überhitzung, Stromausfall oder UID-Status an), HDD-Aktivität, Netzwerk-Aktivität (NIC1/NIC2) und Stromstatus.

Motherboard-Einrichtung

Das X9SRW-F Motherboard unterstützt Intel Xeon E5-2600/E5-1600 Prozessoren (LGA2011). Bei der Installation von Prozessoren und Kühlkörpern ist äußerste Vorsicht geboten, um Pins nicht zu beschädigen. Speicher-DIMMs sollten in der vorgegebenen Reihenfolge (DIMM1A, DIMM2A, etc.) installiert werden, wobei eine paarweise Bestückung für optimale Leistung empfohlen wird.

Chassis-Wartung

Das Gehäuse SC514-R400W verfügt über redundante 400W-Netzteile, die im laufenden Betrieb ausgetauscht werden können. Lüfter sind ebenfalls hot-swap-fähig. Achten Sie beim Austausch von Komponenten auf die korrekte Ausrichtung der Luftstrom-Pfeile.

BIOS-Konfiguration

Das AMI BIOS Setup Utility ermöglicht die Konfiguration von Systemparametern. Der Zugriff erfolgt durch Drücken der <Entf>-Taste während des Bootvorgangs. Wichtige Menüpunkte umfassen:

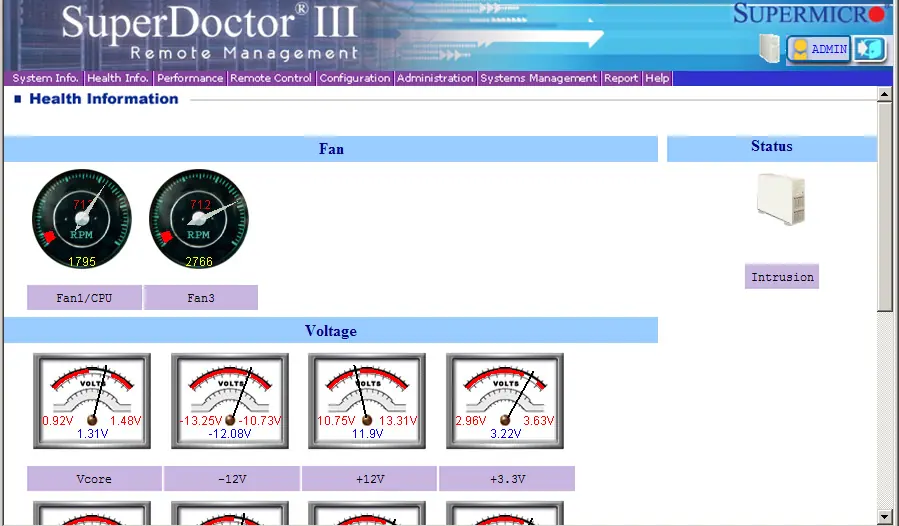

SuperDoctor III Health Information
SuperDoctor III Health Information

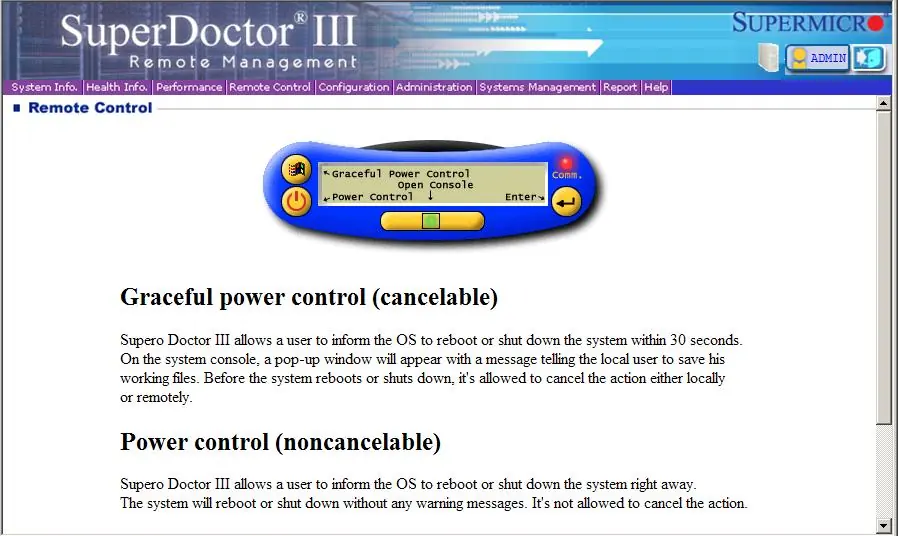

SuperDoctor III Remote Control
SuperDoctor III Remote Control

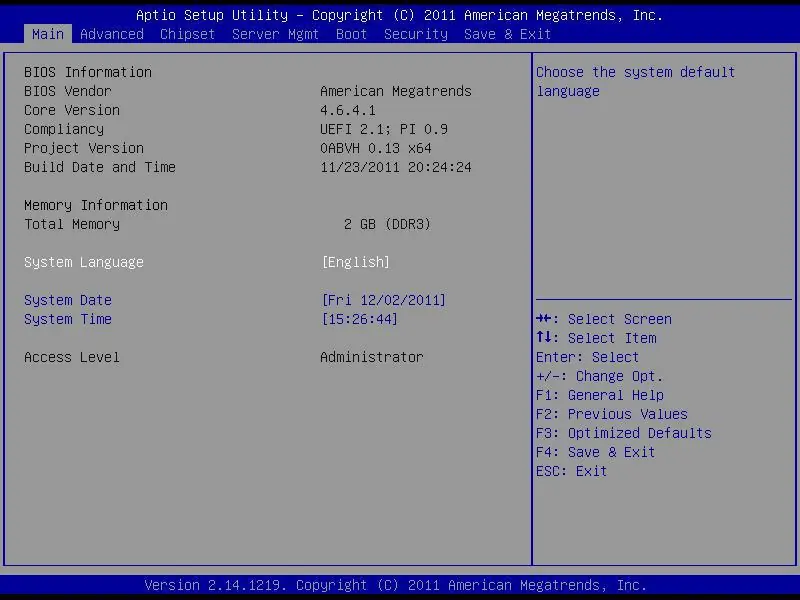

BIOS Main Setup Screen
BIOS Main Setup Screen

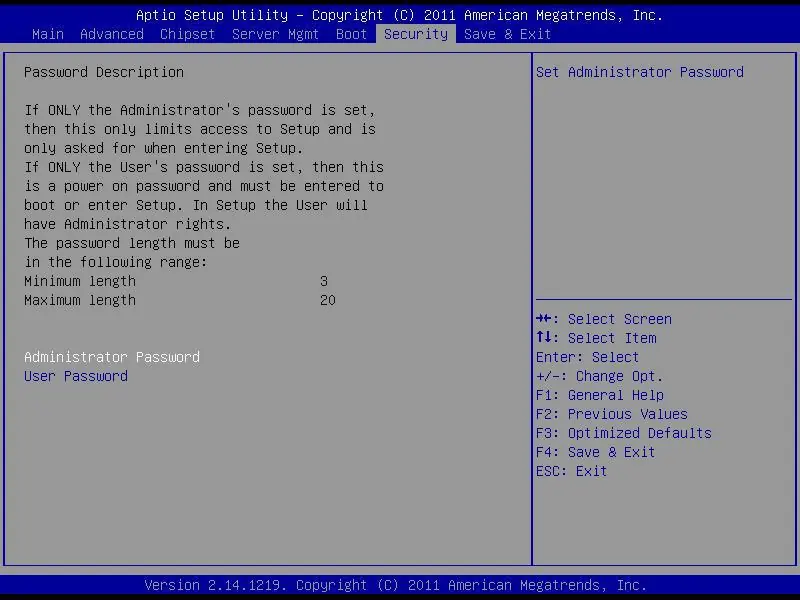

BIOS Boot Configuration
BIOS Boot Configuration
  • Advanced Setup: Konfiguration von CPU, SATA, USB, PCI-Express und ACPI-Einstellungen.
  • Server Management: BMC-Netzwerkkonfiguration und Ereignisprotokollierung.
  • Boot: Festlegung der Boot-Prioritäten und Boot-Konfiguration.
  • Security: Einrichtung von Administrator- und Benutzerpasswörtern.

Technische Daten

Der SuperServer 1017R-WR unterstützt bis zu 512 GB ECC LRDIMM Speicher, verfügt über 10 SATA-Ports (RAID 0, 1, 5, 10 unterstützt) und ein redundantes 400W-Netzteil. Der Betriebstemperaturbereich liegt zwischen 10°C und 35°C.

Praktische Hilfe

Typische Probleme

Universal Information LED blinkt schnell rot

Dies deutet auf einen Lüfterausfall hin. Überprüfen Sie die Lüfter und ersetzen Sie defekte Einheiten.

Universal Information LED leuchtet dauerhaft rot

Dies deutet auf eine Überhitzung hin. Überprüfen Sie die Kabel auf Blockaden des Luftstroms, die Raumtemperatur und den korrekten Sitz der Kühlkörper.

Universal Information LED blinkt langsam rot

Dies deutet auf einen Stromausfall hin. Überprüfen Sie die redundanten Netzteile.

Vor der Verwendung

  • Stellen Sie sicher, dass das Rack stabil und geerdet ist.
  • Überprüfen Sie die Stromversorgung (100-240V AC).
  • Verwenden Sie ein Antistatik-Armband bei der Arbeit an Komponenten.
  • Stellen Sie sicher, dass CPU und Speicher korrekt installiert sind.
  • Prüfen Sie, ob alle Lüfter vorhanden sind und laufen.

Technische Daten in der Praxis

Speicherkapazität
Bis zu 512 GB ECC LRDIMM, 256 GB ECC RDIMM oder 64 GB UDIMM.

Abbildungen und Diagramme

  • Front- und Rückansicht des Gehäuses zur Identifikation von Anschlüssen und Modulen.
  • Motherboard-Layout (X9SRW-F) zur Lokalisierung von Jumpern und Headern.
  • Installationsschritte für CPU und Kühlkörper.
  • Anleitung zum Einbau von DIMM-Speichermodulen.
  • Schritte zum Austausch von Systemlüftern und Netzteilen.

Modellkompatibilität

  • Nur für den Einsatz in Bereichen mit beschränktem Zutritt (Restricted Access Location) vorgesehen.
  • Nicht für die Verwendung mit visuellen Anzeigegeräten gemäß §2 der deutschen Bildschirmarbeitsverordnung geeignet.
