Bedienungsanleitung für Superlightingled L1(WZ) 0/1-10V ZigBee + RF + Push Dimmer
Schnellstartanleitung für den Superlightingled L1(WZ) Dimmer. Erfahren Sie, wie Sie das Gerät anschließen, mit der Tuya App verbinden, RF-Fernbedienungen koppeln und die Push-Dim-Funktion nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Superlightingled L1(WZ) ist ein vielseitiger 0/1-10V Dimmer, der über ZigBee, RF-Fernbedienungen oder einen externen Taster (Push-Dim) gesteuert werden kann. Er ist für die Montage in Standard-Unterputzdosen hinter einem Taster konzipiert. Für die Fernsteuerung und Sprachsteuerung ist ein Tuya ZigBee Gateway erforderlich.
Installation und Anschluss
Der Dimmer wird zwischen die Stromversorgung (AC 100-240V) und den 0/1-10V dimmbaren LED-Treiber geschaltet. Ein externer Taster kann an die A1/A2-Anschlüsse angeschlossen werden, um das Licht ein-/auszuschalten und zu dimmen. Achten Sie darauf, dass die maximale Leitungslänge zwischen Dimmer und LED-Treiber 15 Meter nicht überschreitet und maximal 5 LED-Treiber angeschlossen werden.
Betrieb und Einstellungen
Über einen DIP-Schalter am Gerät kann zwischen 0-10V und 1-10V Ausgangssignal gewählt werden, je nach Spezifikation des verwendeten LED-Treibers. Die Push-Dim-Funktion ermöglicht durch kurzes Drücken das Ein-/Ausschalten und durch langes Drücken (1-6s) ein stufenloses Dimmen.
Tuya App und Netzwerk
Um das Gerät mit der Tuya App zu verbinden, halten Sie die Match/Set-Taste für 2 Sekunden gedrückt, um das ZigBee-Netzwerk zurückzusetzen. Zum Löschen vorheriger Verbindungen und Aktivieren des Konfigurationsmodus halten Sie die Taste 5 Sekunden lang gedrückt oder drücken Sie sie zweimal kurz hintereinander. Die blaue LED blinkt schnell, wenn sich das Gerät im Konfigurationsmodus befindet.
RF-Fernbedienung koppeln
Sie können RF-Fernbedienungen entweder über die Match-Taste am Gerät oder durch einen Power-Restart-Vorgang koppeln. Beim Power-Restart schalten Sie das Gerät aus und wieder ein und drücken innerhalb kurzer Zeit die Ein/Aus-Taste oder Zonentaste auf der Fernbedienung dreimal. Zum Löschen aller gekoppelten Fernbedienungen halten Sie die Match-Taste 10 Sekunden lang gedrückt oder führen Sie den Löschvorgang per Power-Restart (5-maliges Drücken) durch.
Herstellerinformationen
SuperLightingLED
Praktische Hilfe
Typische Probleme
Gerät wird in der Tuya App nicht gefunden
Stellen Sie sicher, dass das ZigBee-Gateway aktiv ist und sich der Dimmer im Konfigurationsmodus befindet (blaue LED blinkt schnell).
Licht flackert oder lässt sich nicht korrekt dimmen
Überprüfen Sie die DIP-Schalter-Einstellung (0-10V oder 1-10V) und stellen Sie sicher, dass diese mit dem LED-Treiber übereinstimmt.
RF-Fernbedienung reagiert nicht
Führen Sie den Kopplungsvorgang erneut durch, entweder über die Match-Taste am Gerät oder den Power-Restart-Modus.
Vor der Verwendung
- Prüfen Sie, ob Ihr LED-Treiber 0-10V oder 1-10V Signale unterstützt.
- Stellen Sie sicher, dass ein Tuya ZigBee Gateway für App-Funktionen vorhanden ist.
- Vergewissern Sie sich, dass die Stromversorgung AC 100-240V beträgt.
- Planen Sie die Installation in einer Standard-Unterputzdose.
- Begrenzen Sie die Anzahl der LED-Treiber auf maximal 5 Stück.
Technische Daten in der Praxis
- Input voltage
- AC 100-240V, für den weltweiten Einsatz geeignet.
- RF Control distance
- Bis zu 30 Meter in einer Umgebung ohne Hindernisse.
- Dimming levels
- 256 Stufen für ein flackerfreies, sanftes Dimmen von 0-100%.
Abbildungen und Diagramme

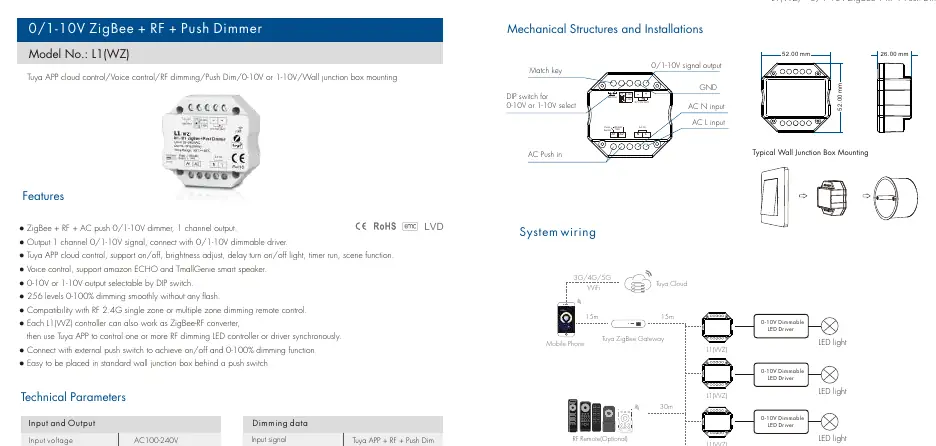

- Der Schaltplan zeigt den Anschluss von AC-Eingang, Push-Taster und 0/1-10V Ausgang zum LED-Treiber.
- Die mechanische Zeichnung verdeutlicht die kompakte Bauweise für die Unterputzmontage.
Modellkompatibilität
- Unterstützt Amazon Echo und TmallGenie für Sprachsteuerung.
- Kompatibel mit RF 2.4G Ein-Zonen- oder Mehr-Zonen-Fernbedienungen.
