Bedienungsanleitung für Sunricher 0-10V BLE Decken-PIR-Sensor-Controller
Schnellstartanleitung für den Sunricher 0-10V BLE Decken-PIR-Sensor-Controller. Erfahren Sie alles über Installation, Verkabelung, Reset-Verfahren und technische Spezifikationen für eine effiziente Lichtsteuerung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebsanleitung für den Sunricher 0-10V BLE Decken-PIR-Sensor-Controller. Das Gerät ermöglicht eine präzise Anwesenheitserkennung und Tageslichtnutzung in einem Bluetooth Mesh-Netzwerk. Vor der Installation ist sicherzustellen, dass das Gerät nicht unter Spannung steht und vor Feuchtigkeit geschützt wird.
Produktbeschreibung
Der Sensor ist für die Deckenmontage konzipiert und verfügt über einen integrierten Lichtsensor zur Tageslichtmessung sowie eine Anwesenheitsanzeige. Auf der Oberseite befindet sich eine Reset-Taste für die Netzwerktrennung.
Installation

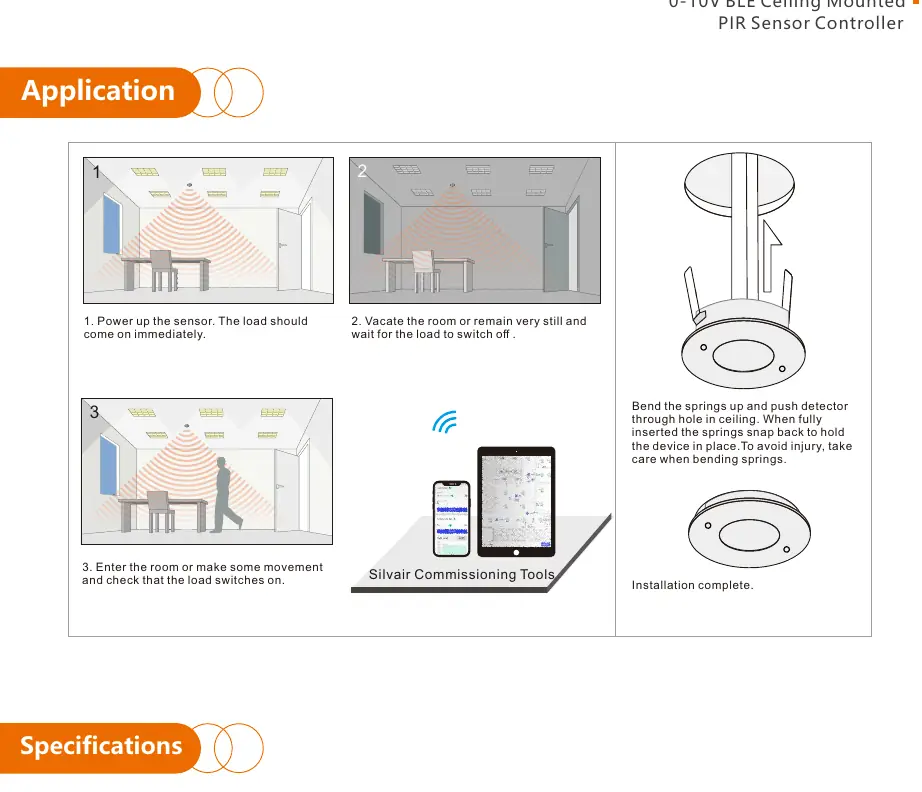

Die Montage erfolgt durch Einsetzen in eine Deckenöffnung:
- Biegen Sie die Federklemmen nach oben.
- Führen Sie den Sensor durch die Deckenöffnung.
- Lassen Sie die Federn einrasten, um das Gerät sicher zu fixieren.
Verkabelung
Die Verkabelung muss gemäß dem beiliegenden Schaltplan erfolgen. Der Controller wird mit 12-24V DC betrieben und steuert 0/1-10V dimmbare Treiber. Achten Sie auf die korrekte Belegung der Anschlüsse V+, GND und +10V.
Betrieb und Reset
Die Steuerung erfolgt über eine mobile App (Silvair). Für einen Reset des Geräts halten Sie die Reset-Taste länger als 5 Sekunden gedrückt, bis die Anzeige blinkt. Alternativ ist ein magnetischer Reset durch Berühren der Oberseite des Sensors für 5 Sekunden möglich.
Technische Daten
- Eingangsspannung: 12-24V DC
- Ausgangssignal: 0/1-10V (max. 20mA)
- Funkstandard: Bluetooth Mesh
- Reichweite: 20m bis 25m in Innenräumen
- Betriebstemperatur: 0°C bis 45°C
- Schutzart: IP20
- Erfassungsbereich: 8m Durchmesser bei 2,5m Montagehöhe
Herstellerinformationen
Shenzhen Sunricher Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht mit der App verbinden oder muss neu konfiguriert werden.
Führen Sie einen Reset durch: Halten Sie die Reset-Taste auf dem Controller für 5 Sekunden gedrückt oder berühren Sie die Oberseite des Sensors für 5 Sekunden (magnetischer Reset), bis die LED schnell blinkt.
Last schaltet nicht ein oder aus.
Überprüfen Sie die Verkabelung gemäß Schaltplan und stellen Sie sicher, dass die Stromversorgung (12-24V DC) korrekt anliegt.
Vor der Verwendung
- Spannungsfreiheit während der Installation sicherstellen.
- Montageort auf Feuchtigkeitsschutz prüfen (IP20).
- Montagehöhe von 2,5m für optimale Erfassung einhalten.
- Verkabelung gemäß Diagramm für 0-10V Treiber prüfen.
Technische Daten in der Praxis
- Erfassungsbereich
- 8m Durchmesser bei einer Montagehöhe von 2,5m.
- Ausgangsstrom
- Maximal 20mA für das 0-10V Signal.
- Betriebstemperatur
- Zulässiger Bereich von 0°C bis 45°C.
Abbildungen und Diagramme
- Die Abbildung zeigt die Federklemmen für die Deckenmontage.
- Das Schaltbild verdeutlicht den Anschluss von Netzteil, Sensor und 0-10V Treiber.
Modellkompatibilität
- Unterstützt kinetische Schalter und EnOcean-Schalter (EWSSB und EWSDB).
- Kompatibel mit Silvair Commissioning Tools.
