Bedienungsanleitung für SPL Crescendo 120V Achtkanal-Mikrofonvorverstärker
Schnellstartanleitung und Bedienungshinweise für den SPL Crescendo 120V Achtkanal-Mikrofonvorverstärker. Erfahren Sie alles über Anschlüsse, Einstellungen, Phantomspeisung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der SPL Crescendo ist ein Achtkanal-Mikrofonvorverstärker mit 120V-Technologie. Diese Anleitung beschreibt die Inbetriebnahme, die korrekte Verkabelung und die Bedienung der verschiedenen Funktionen wie Phantomspeisung, PAD und Pegelanpassung. Bitte lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise.
Inbetriebnahme
- Stellen Sie sicher, dass die Netzspannung des Geräts mit der Spannung in Ihrer Region übereinstimmt.
- Vergewissern Sie sich, dass der Netzschalter auf der Rückseite auf Aus (O) steht.
- Verbinden Sie das mitgelieferte Netzkabel mit dem Gerät und einer Steckdose.
- Verbinden Sie die Ausgänge des Crescendo mit den Eingängen Ihres Audiointerfaces oder Mischpults.
- Schließen Sie Ihre Mikrofone mit hochwertigen XLR-Kabeln an die Eingänge 1 bis 8 an.
- Schalten Sie das Gerät am Netzschalter auf der Rückseite ein (I). Die VU-Meter sollten nun leuchten.
Bedienung
Phantomspeisung (48V): Aktivieren Sie den 48V-Schalter für Kondensatormikrofone. Die blaue LED leuchtet bei aktiver Phantomspeisung. Wichtig: Nur für Kondensatormikrofone verwenden. Bei Bändchenmikrofonen unbedingt ausschalten.
Mic Gain: Nutzen Sie den Mic Gain Regler zur Einstellung der Vorverstärkung.
Polarität: Mit dem Polarity Inversal Schalter kann die Polarität des Mikrofonsignals um 180° gedreht werden.
PAD: Wenn das Eingangssignal zu stark ist, aktivieren Sie den PAD-Schalter, um den Pegel um 20dB abzusenken.
VU-Meter: Über den VU -10dB Schalter kann die Empfindlichkeit der VU-Meter reduziert werden, falls der Ausschlag zu hoch ist.
Technische Daten
- Frequenzbereich: 20-70kHz (-3dB)
- Mic Pre Amp Gain: 70 dB (regelbar)
- Eingangsimpedanz: 10 kOhm
- Ausgangsimpedanz: 75 Ohm
- THD/N: 0,008% (10 Hz - 22 kHz, 30dB Gain)
- Leistungsaufnahme: 230V: 60 W / 115V: 80 W
Sicherheitshinweise
Das Gerät darf nicht geöffnet werden. Vermeiden Sie den Kontakt mit Wasser und Feuchtigkeit. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf und blockieren Sie nicht die Lüftungsöffnungen. Bei ungewöhnlichen Geräuschen, Gerüchen oder Rauchentwicklung sofort ausschalten und vom Netz trennen.
Praktische Hilfe
Typische Probleme
Kein Ton oder plötzlicher Tonausfall
Überprüfen Sie die Stromversorgung, die Kabelverbindungen und ob das Gerät eingeschaltet ist. Stellen Sie sicher, dass die Phantomspeisung korrekt für das verwendete Mikrofon eingestellt ist.
VU-Meter schlägt zu stark aus
Aktivieren Sie den VU -10dB Schalter, um die Anzeigeempfindlichkeit zu reduzieren.
Eingangssignal ist zu laut/verzerrt
Aktivieren Sie den PAD-Schalter, um den Eingangspegel um 20dB abzusenken.
Vor der Verwendung
- Netzspannung des Geräts prüfen
- Netzschalter auf Aus (O) stellen
- Hochwertige XLR-Mikrofonkabel verwenden
- Phantomspeisung nur für Kondensatormikrofone aktivieren
- Ausreichende Belüftung am Aufstellort sicherstellen
Technische Daten in der Praxis
- 120V-Technologie
- Sorgt für eine hohe Linearität und einen großen Dynamikbereich.
- Class-A Betrieb
- Die Ausgangsstufen arbeiten als Stromverstärker mit über 6mA Ruhestrom für hohe Klangqualität.
- CMRR 80dBu/1kHz
- Gleichtaktunterdrückung, wichtig für die Unterdrückung von Störsignalen in symmetrischen Leitungen.
Abbildungen und Diagramme

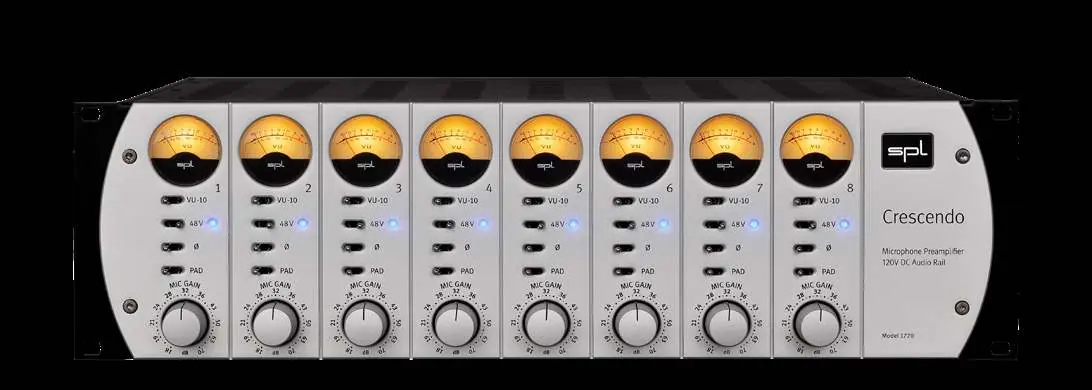

- Frontpanel: Enthält Regler für Mic Gain, Schalter für 48V, PAD, Polarität und VU-10dB sowie die VU-Meter.

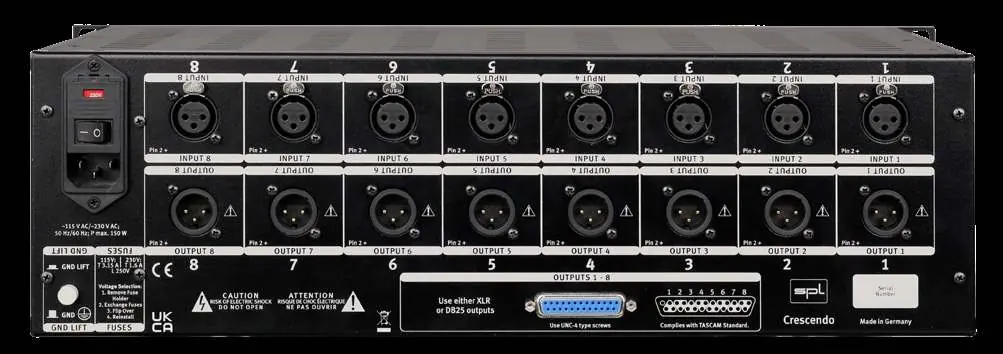

- Rückseite: Enthält den Netzanschluss, Netzschalter, XLR-Eingänge sowie XLR- und DB25-Ausgänge.
Modellkompatibilität
- Phantomspeisung darf nicht für Bändchenmikrofone verwendet werden.
- Das Gerät ist für den Betrieb mit symmetrischen Signalen ausgelegt.
