Bedienungsanleitung für Sony E PZ 10-20mm F4 G Objektiv
Erfahren Sie, wie Sie das Sony E PZ 10-20mm F4 G Objektiv (SELP1020G) korrekt anbringen, zoomen, fokussieren und pflegen. Dieser Leitfaden enthält wichtige Hinweise zur Nutzung, Kompatibilität und technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Verwendung des Sony E PZ 10-20mm F4 G Objektivs. Es ist ausschließlich für Sony E-Mount-Kameras konzipiert und nicht mit A-Mount-Kameras kompatibel. Lesen Sie vor der Verwendung unbedingt die separaten Sicherheitshinweise.
Teilebezeichnung
- Objektivblende
- Fokussierring
- Zoomring
- Zoomhebel
- Fokus-Halte-Taste
- Fokus-Modusschalter
- Objektivkontakte
Montage und Demontage
Halten Sie das Objektiv beim Anbringen oder Abnehmen immer am Gehäuse fest, nicht an den Bedienelementen.
- Anbringen: Entfernen Sie den hinteren Objektivdeckel und den Gehäusedeckel der Kamera. Richten Sie den weißen Index am Objektiv auf den weißen Index an der Kamera aus. Setzen Sie das Objektiv ein und drehen Sie es im Uhrzeigersinn, bis es einrastet.
- Abnehmen: Bringen Sie den vorderen Objektivdeckel an. Halten Sie die Objektiventriegelungstaste an der Kamera gedrückt, drehen Sie das Objektiv gegen den Uhrzeigersinn bis zum Anschlag und nehmen Sie es ab.
Bedienung
Zoomen
Sie können den Zoomhebel für langsames oder schnelles Zoomen verwenden. Alternativ lässt sich der Zoomring für die manuelle Einstellung der Brennweite nutzen. Die Verwendung des Zoomhebels wird bei Videoaufnahmen empfohlen, um Betriebsgeräusche zu minimieren.
Fokussieren
Der Fokus-Modusschalter am Objektiv ermöglicht den Wechsel zwischen AF (Autofokus) und MF (Manueller Fokus). Bei AF-Aufnahmen sollten sowohl Kamera als auch Objektiv auf AF eingestellt sein. Die Fokus-Halte-Taste kann während des AF-Betriebs gedrückt werden, um den Fokus zu fixieren.
Wichtige Nutzungshinweise
- Vignettierung: Wenn die Ecken des Bildes dunkler als die Mitte sind, schließen Sie die Blende um 1 bis 2 Stufen.
- Blitzlicht: Bei bestimmten Kombinationen kann das Objektiv das Blitzlicht teilweise blockieren und Schatten werfen. Entfernen Sie in diesem Fall die Objektivblende.
- Geräusche: Ein leichtes Klappern beim Schütteln des Objektivs ist normal und deutet nicht auf eine Fehlfunktion hin.
- Sonneneinstrahlung: Lassen Sie das Objektiv nicht ungeschützt in der Sonne liegen, um Schäden durch Lichtbündelung zu vermeiden.
Technische Daten
- Brennweite: 10-20 mm
- Minimale Blende: f/22
- Filterdurchmesser: 62 mm
- Gewicht: ca. 178 g
- SteadyShot: Nein
Praktische Hilfe
Typische Probleme
Schattenbildung am unteren Bildrand bei Blitzaufnahmen
Entfernen Sie die Objektivblende, da diese das Blitzlicht blockieren könnte.
Vignettierung (dunkle Bildecken)
Schließen Sie die Blende um 1 bis 2 Stufen.
Klappergeräusche beim Schütteln des Objektivs
Dies ist kein Defekt, sondern ein normales Verhalten interner Komponenten.
Vor der Verwendung
- Entfernen Sie den hinteren Objektivdeckel und den Gehäusedeckel.
- Richten Sie den weißen Index am Objektiv auf den Index der Kamera aus.
- Drehen Sie das Objektiv im Uhrzeigersinn, bis es hörbar einrastet.
- Prüfen Sie den Fokus-Modusschalter am Objektiv.
- Stellen Sie sicher, dass die Kamera ein E-Mount-System ist.
Technische Daten in der Praxis
- Brennweite (10-20mm)
- Der Zoombereich des Objektivs für Weitwinkelaufnahmen.
- Filterdurchmesser (62mm)
- Erforderliche Größe für aufschraubbare Filter.
- Minimale Blende (f/22)
- Die kleinste Blendenöffnung für maximale Schärfentiefe.
Abbildungen und Diagramme
- A: Übersicht der Bedienelemente (Zoomhebel, Fokusring, Schalter).

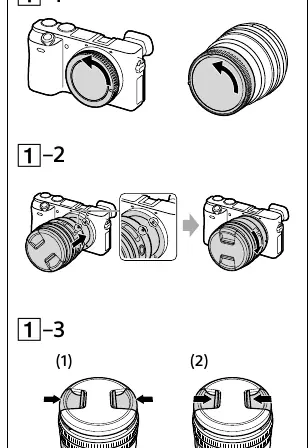

- B: Montageanleitung (Ausrichtung der Indizes).
- C: Anbringen der Objektivblende.
- D: Zoom-Bedienung.
- E: Umschalten zwischen AF und MF.
Modellkompatibilität
- Nur für Sony E-Mount-Kameras geeignet.
- Nicht kompatibel mit A-Mount-Kameras.
- Die Fokus-Halte-Taste funktioniert nicht mit allen Kameramodellen.
