Installationsanleitung für Sonicwall NSa 5700 Firewall

Schnellstartanleitung für die Sonicwall NSa 5700: Erfahren Sie, wie Sie das Gerät anschließen, die Erstkonfiguration durchführen und die Verwaltung über lokale Schnittstellen, Cloud oder die SonicExpress App einrichten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Anschlussdiagramm für Strom, Management-Computer und Netzwerk Seite 1 Frontblende der NSa 5700 Seite 1 Rückseite der NSa 5700 Seite 1 Konfiguration über die SonicExpress App Seite 2

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung unterstützt Sie bei der physischen Installation und der ersten Inbetriebnahme der Sonicwall NSa 5700. Beachten Sie, dass der Startvorgang nach dem Einschalten etwa acht Minuten in Anspruch nimmt. Für den Zugriff auf das Internet oder externe Ziele nach der Erstkonfiguration muss ein Standard-Gateway in den Schnittstelleneinstellungen konfiguriert werden.

Lieferumfang

  • NSa 5700 Appliance
  • Ethernet-Kabel
  • Serielles Konsolenkabel (RJ45 auf DB9)
  • Rack-Montagesatz
  • Netzkabel
  • Dokumentation (Schnellstartanleitung, Sicherheits- und regulatorische Informationen)

Anschluss und Inbetriebnahme

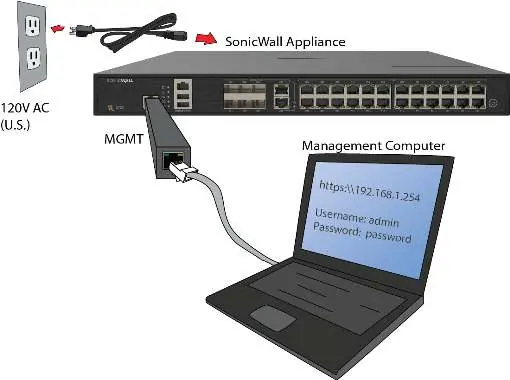

Anschlussdiagramm für Strom, Management-Computer und Netzwerk
Anschlussdiagramm für Strom, Management-Computer und Netzwerk
  1. Verbinden Sie das Netzkabel mit dem Gerät und einer Steckdose (100-240 V).
  2. Verbinden Sie die LAN-Schnittstelle (standardmäßig X0) mit Ihrem internen Netzwerk.
  3. Verbinden Sie die WAN-Schnittstelle (X1) mit dem Internet.

Einrichtungsoptionen

Die Verwaltung der NSa 5700 kann auf drei Wegen erfolgen:

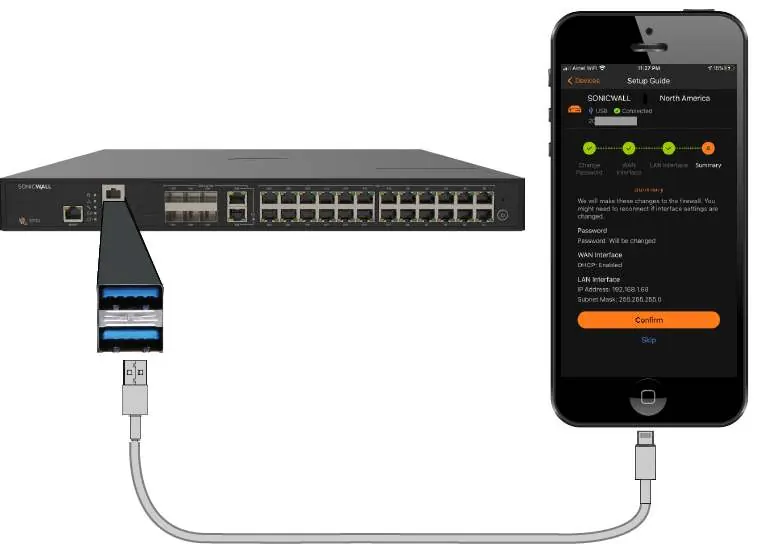

Konfiguration über die SonicExpress App
Konfiguration über die SonicExpress App
  • Lokale Verwaltung: Verbindung über Ethernet-Kabel mit einem Computer. Zugriff über https://192.168.1.254 (Standard-Anmeldedaten: admin / password).
  • Cloud-Verwaltung: Nutzung des SonicWall Capture Security Center (CSC) und Network Security Manager (NSM). Erfordert eine Cloud-Management-Lizenz.
  • SonicExpress App: Konfiguration über ein Smartphone (iOS/Android) mittels USB-Kabel.

Geräteübersicht

Die Frontblende enthält verschiedene Schnittstellen, darunter MGMT-Port, Konsolenport, SFP+-Ports (X26-X31), Kupfer-LAN-Bypass-Ports (X24-X25) sowie Standard-Kupfer-Ports (X0-X23). Zudem befinden sich dort die SafeMode-Taste und der Ein-/Ausschalter. Die Rückseite bietet Anschlüsse für redundante Stromversorgung, Systemlüfter sowie Steckplätze für SSD-Speicher (M1) und Boot-Module (M0).

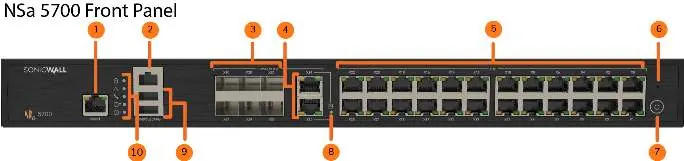

Frontblende der NSa 5700
Frontblende der NSa 5700
Rückseite der NSa 5700
Rückseite der NSa 5700

Wartung und Sicherheit

Verwenden Sie für die Erstkonfiguration einen Computer mit einer IP-Adresse im Subnetz 192.168.1.x (z.B. 192.168.1.100) und einer Netzmaske von 255.255.255.0. Nach der Einrichtung wird empfohlen, die neueste Firmware über MySonicWall herunterzuladen und das Gerät zu registrieren.

Praktische Hilfe

Typische Probleme

Kein Internetzugriff nach der Erstkonfiguration

Stellen Sie sicher, dass ein Standard-Gateway in den Schnittstelleneinstellungen konfiguriert wurde.

Gerät lässt sich nicht über MySonicWall registrieren

Stellen Sie sicher, dass die DNS-Einstellungen für die WAN-Schnittstelle korrekt konfiguriert sind.

SafeMode-Zugriff erforderlich

Drücken Sie bei ausgeschaltetem Gerät die SafeMode-Taste, während Sie das Gerät mit Strom verbinden, und halten Sie diese gedrückt, bis die Test-LED dreimal gelb blinkt.

Vor der Verwendung

  • Prüfen Sie, ob das mitgelieferte Netzkabel für Ihre Region zugelassen ist.
  • Stellen Sie sicher, dass Ihr Computer für die Erstkonfiguration auf das Subnetz 192.168.1.x eingestellt ist.
  • Halten Sie ein USB-Kabel bereit, falls Sie die SonicExpress App zur Konfiguration nutzen möchten.
  • Stellen Sie sicher, dass eine Cloud-Management-Lizenz vorliegt, falls Sie die Cloud-Verwaltung nutzen wollen.

Technische Daten in der Praxis

LAN Bypass (X24-X25)
Kupfer-Ports, die bei Stromausfall den Datenverkehr durchleiten können.
Test-LED (Gelb)
Leuchtet während der Initialisierung oder blinkt im SafeMode.

Abbildungen und Diagramme

  • Die Frontblende zeigt die Anordnung der Netzwerkports (X0-X31), Management-Ports und Status-LEDs.
  • Die Rückseite zeigt die Position der redundanten Stromanschlüsse, Lüfter und SSD-Steckplätze.
  • Das Anschlussdiagramm illustriert die Verbindung von Strom, LAN (X0) und WAN (X1).

Modellkompatibilität

  • Die Cloud-Verwaltung erfordert eine separate Cloud-Management-Lizenz.
  • Die SonicExpress App erfordert ein USB-Kabel, das nicht im Lieferumfang enthalten ist.
