Programmierhandbuch für Somfy 0-10V Interface V2
Schnellstartanleitung für das Somfy 0-10V Interface V2. Erfahren Sie alles über die Installation, DIP-Schalter-Konfiguration, Betriebsmodi (SDN und animeo IP) sowie die Verdrahtung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Somfy 0-10V Interface V2 wandelt analoge 0-10V-Dimmsignale in Befehle für das Somfy Digital Network (SDN) oder animeo IP um. Das Gerät ist für die Montage in einer Anschlussdose vorgesehen und muss von einer Elektrofachkraft installiert werden. Es unterstützt die Steuerung von Motoren in 10%-Schritten (0-100%).
Anschlüsse und Anzeigen
Das Gerät verfügt über ein 0-10V-Eingangskabel, einen SDN-Ausgang (RJ45), eine Status-LED für die Stromversorgung, eine Bus-Aktivitäts-LED sowie eine Drucktaste für Sequenzoperationen und Software-Resets. Hinter einer Abdeckung befinden sich DIP-Schalter zur Konfiguration und ein Bus-Power-Schalter.
Installation

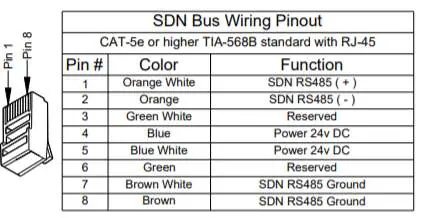

Die Installation erfordert den Anschluss an eine Netzspannung und ein 0-10V-Eingangssignal. Die SDN-Verbindung erfolgt über ein CAT-5e-Kabel oder höher. Beachten Sie die Pinbelegung für den SDN-Bus: Pin 1 (Orange-Weiß) für SDN RS485 (+), Pin 2 (Orange) für SDN RS485 (-), Pin 4/5 für 24V DC Stromversorgung und Pin 7/8 für Masse.
Betriebsmodi und Konfiguration
Das Interface arbeitet in zwei Hauptmodi, die über die DIP-Schalter (Bank A) eingestellt werden:
- SDN-Modus (Standalone): Ermöglicht die Steuerung aller Motoren (Broadcast) oder spezifischer Gruppen.
- animeo IP-Modus: Integration in animeo IP-Systeme, konfiguriert als 6-Tasten-Tastaturprofil.
Die DIP-Schalter in Bank B dienen der Adressierung der spezifischen SDN-Gruppen. Vor der Inbetriebnahme muss der Bus-Power-Schalter korrekt eingestellt werden (Standard: Links/OFF).
Fehlerbehebung und Reset
Bei Problemen kann ein Software-Reset durchgeführt werden: Halten Sie die Drucktaste länger als 30 Sekunden gedrückt, bis die LED blinkt. Nach dem Loslassen wird der Reset ausgeführt.
Technische Daten
Das Gerät ist für den Innenbereich (Plenum Rated) ausgelegt. Die Eingangsspannung beträgt 120V AC 60Hz. Die 0-10V-Steuerung ist für Spannungen von 0,75V bis 9,1V optimiert, um eine stabile Motorpositionierung zu gewährleisten.
Herstellerinformationen
Somfy
Praktische Hilfe
Typische Probleme
Motoren reagieren nicht auf 0-10V-Eingang
Überprüfen Sie die DIP-Schalter-Einstellungen in Bank A und B sowie die korrekte Verdrahtung des 0-10V-Signals (Violett +, Pink -).
Bus-Aktivitäts-LED blinkt nicht
Stellen Sie sicher, dass das SDN-Bus-Kabel korrekt angeschlossen ist und der Bus-Power-Schalter bei Bedarf auf ON (rechts) steht.
Falsche Motorposition
Prüfen Sie, ob der Modus (SDN oder animeo IP) korrekt über DIP-Schalter 2 in Bank A gewählt wurde.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät von einer Elektrofachkraft installiert wurde.
- Prüfen Sie die 0-10V-Verkabelung: Violett (0-10V +), Pink (0-10V -), Weiß (Neutral), Schwarz (Line).
- Stellen Sie den Bus-Power-Schalter (Standard: OFF/Links) entsprechend der Systemanforderungen ein.
- Konfigurieren Sie die DIP-Schalter in Bank A für den gewünschten Betriebsmodus.
- Adressieren Sie das Gerät über Bank B, falls eine spezifische Gruppensteuerung erforderlich ist.
Technische Daten in der Praxis
- 0-10V Eingang
- Analoges Steuersignal zur Bestimmung der Motorposition (0-100%).
- Plenum Rated
- Zulassung für die Installation in Luftführungsschächten.
Abbildungen und Diagramme
- Bank A DIP-Schalter: Steuert Funktionen wie Prozent- vs. Zwischenposition und SDN- vs. animeo IP-Modus.
- Bank B DIP-Schalter: Dient der Zuweisung der SDN-Gruppenadresse (62 Adressen verfügbar).
- Bus Power Switch: Schaltet die 24V-Stromversorgung für den SDN-Bus ein oder aus.
Modellkompatibilität
- Optimiert für Encelium-Funkmodule.
- Kompatibel mit Standard-0-10V-Signalen von 0,75V bis 9,1V.
- Erfordert Somfy Configuration Software für erweiterte Einstellungen.
