Bedienungsanleitung für Solplanet ASW 05-12kH-T2 Dreiphasen-Hybrid-Wechselrichter
Schnellstartanleitung für den Solplanet ASW 05-12kH-T2 Hybrid-Wechselrichter. Enthält Informationen zu Montage, elektrischem Anschluss, Inbetriebnahme, App-Konfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebsanleitung für die Solplanet ASW 05-12kH-T2 und T3 Hybrid-Wechselrichter. Es richtet sich an qualifiziertes Fachpersonal. Die Installation muss unter Einhaltung aller geltenden Gesetze und Sicherheitsvorschriften erfolgen. Vor Arbeiten am Gerät ist dieses zwingend von allen Spannungsquellen zu trennen.
Produktbeschreibung und Montage
Der Wechselrichter ist ein transformatorloses Hybrid-Gerät mit 2 oder 3 MPP-Trackern. Er wandelt PV-Energie in Wechselstrom um, speichert Energie in Batterien und bietet eine Backup-Funktion bei Netzausfall. Die Montage muss an einer soliden Wand erfolgen, die das vierfache Gewicht des Geräts tragen kann. Das Gerät darf nicht horizontal oder über Kopf montiert werden. Achten Sie auf ausreichende Abstände zu anderen Objekten für eine optimale Kühlung.
Elektrischer Anschluss
Der Anschluss umfasst die Netzverbindung, EPS-Lasten, PV-Module und Batterien. Alle Anschlüsse müssen gemäß den Spezifikationen im Handbuch erfolgen. Verwenden Sie nur zugelassene Batterien von AISWEI. Achten Sie bei der Verkabelung auf die korrekte Polarität und die Einhaltung der Drehmomentvorgaben für die Steckverbinder.
Inbetriebnahme und App-Konfiguration
Die Inbetriebnahme erfolgt über die Solplanet App. Nach der Installation und dem Anschluss aller Kabel wird der DC-Schalter eingeschaltet. Über die App werden Ländercodes, Betriebsmodi und Batterieeinstellungen konfiguriert. Die App ermöglicht zudem die Überwachung der Energieflüsse und die Einstellung von Parametern wie Exportleistungsbegrenzung.
Wartung und Fehlerbehebung
Zur Wartung gehört die jährliche Reinigung der DC-Schalterkontakte sowie die regelmäßige Reinigung der Luftein- und -auslässe. Bei Fehlern zeigt das Gerät Event-Meldungen an. Häufige Probleme wie Isolationsfehler oder Netzspannungsfehler können durch Überprüfung der Verkabelung und der Netzparameter behoben werden. Bei anhaltenden Fehlern ist der Solplanet-Service zu kontaktieren.
Herstellerinformationen
Solplanet
Praktische Hilfe
Typische Probleme
Permanent Fault (Fehler 1-6, 8, 9)
Trennen Sie den Wechselrichter von Batterie, Netz und PV-Anlage. Warten Sie 3 Minuten und schließen Sie ihn wieder an.
Grid voltage fault (Fehler 34)
Überprüfen Sie die Netzspannung am Anschlusspunkt. Wenn diese außerhalb des zulässigen Bereichs liegt, kontaktieren Sie den Netzbetreiber.
Isolation fault (Fehler 38)
Überprüfen Sie die Isolierung der PV-Anlage gegen Erde und stellen Sie sicher, dass der Isolationswiderstand größer als 1 MOhm ist.
Meter or CT loss (Fehler W192)
Überprüfen Sie bei CT-Nutzung die Phasenfolge und den korrekten Sitz der Stromwandler. Bei Smart Metern prüfen Sie die Kommunikationsverbindung.
Vor der Verwendung
- Stellen Sie sicher, dass der DC-Schalter und der externe Schutzschalter ausgeschaltet sind.
- Prüfen Sie, ob der Wechselrichter korrekt an der Wandhalterung montiert ist.
- Kontrollieren Sie, ob alle Kommunikationskabel und AC-Stecker fest sitzen.
- Stellen Sie sicher, dass die DC-Spannung der Strings die Grenzwerte des Wechselrichters nicht überschreitet.
- Prüfen Sie die korrekte Polarität der DC-Anschlüsse.
- Stellen Sie sicher, dass die Netzspannung am Anschlusspunkt den Spezifikationen entspricht.
Technische Daten in der Praxis
- Max. PV-Eingangsspannung
- Die maximale Spannung, die die PV-Module bei Kälte erzeugen dürfen, um den Wechselrichter nicht zu zerstören (1100 V).
- Schutzart IP66
- Das Gerät ist staubdicht und gegen starkes Strahlwasser geschützt, geeignet für Innen- und Außenmontage.
Abbildungen und Diagramme

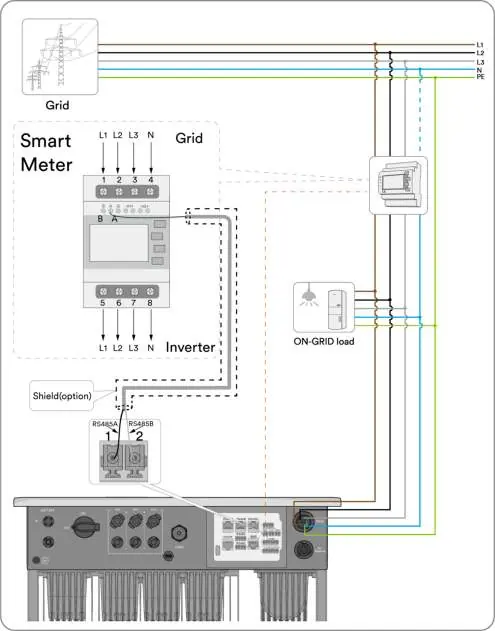

- Die Systemdiagramme zeigen die korrekte Verkabelung von PV-Strings, Batterien, Smart Meter und Netzanschluss.
- Für Australien/Neuseeland müssen Neutralleiter der On-Grid- und EPS-Seite gemäß AS/NZS 3000 verbunden werden.
Modellkompatibilität
- Nur Eastron und CHINT Smart Meter werden unterstützt.
- Die Batterie muss in der offiziellen Hybrid-Batterie-Kompatibilitätsliste von Solplanet aufgeführt sein.
