Installationsanleitung für Solight 1MK22 TV-Wandhalterung

Erfahren Sie, wie Sie die Solight 1MK22 TV-Wandhalterung sicher montieren. Diese Anleitung enthält eine vollständige Teileliste, Schritt-für-Schritt-Installationsanweisungen und technische Parameter für eine optimale TV-Ausrichtung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Solight 1MK22 ist eine TV-Wandhalterung mit einer maximalen VESA-Kompatibilität von 400x400 und einem einstellbaren Neigungswinkel von -20° bis +20°. S. 1, 2

Wichtigste Schritte

  • Wandmontage durchführen S. 1, 2
  • Neigungswinkel einstellen S. 2

Probleme und Lösungen

TV-Winkel lässt sich nicht fixieren

Einstellknopf lösen, Winkel anpassen und wieder festziehen.

S. 2

Technische Daten

Parameter Wert Hinweis Seiten
VESA 400x400 Maximale Lochabstände S. 1
Neigung -20° bis +20° Einstellbarer Neigungswinkel S. 1, 2

Wo es im PDF steht

  • Montageanleitung S. 1, 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritte 1 bis 5 der Montage Seite 1 Schritte 6 und 7: Montage an der Wand und Winkeleinstellung Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage der Solight 1MK22 TV-Wandhalterung. Vor der Installation ist sicherzustellen, dass die Wand das Gewicht des Fernsehers tragen kann und alle benötigten Teile aus der Teileliste vorhanden sind. Die Halterung unterstützt eine maximale VESA-Norm von 400x400 und bietet eine Neigungsfunktion von -20° bis +20°.

Lieferumfang und Teileliste

Überprüfen Sie vor Beginn der Montage den Inhalt der Verpackung anhand der folgenden Komponenten:

  • Schrauben (A bis O)
  • Kunststoffdübel (B)
  • Kunststoffunterlegscheiben (E, F)
  • Muttern (P)
  • Wandplatte und TV-Adapter

Installationsschritte

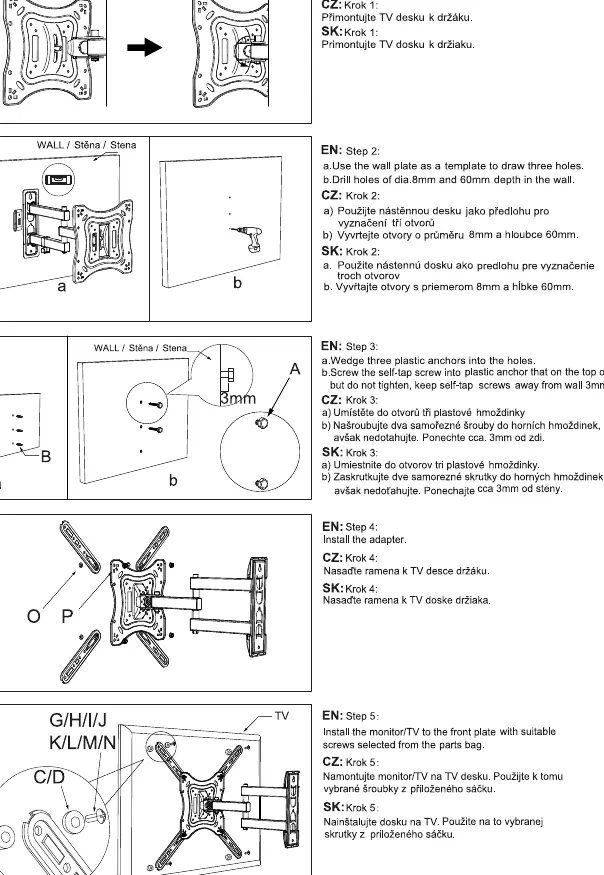

Schritte 1 bis 5 der Montage
Schritte 1 bis 5 der Montage

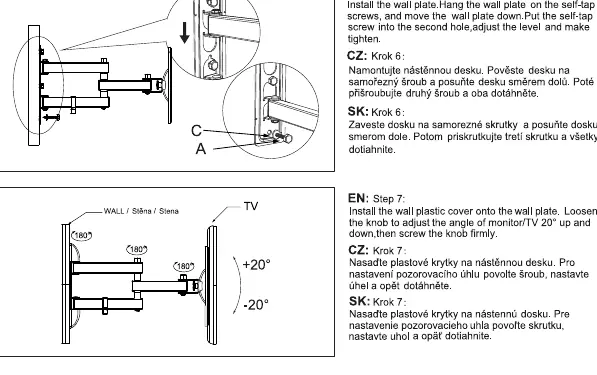

Schritte 6 und 7: Montage an der Wand und Winkeleinstellung
Schritte 6 und 7: Montage an der Wand und Winkeleinstellung
  1. TV-Platte montieren: Befestigen Sie die TV-Platte am Fernseher.
  2. Wandlöcher bohren: Verwenden Sie die Wandplatte als Schablone, um drei Löcher zu markieren. Bohren Sie mit einem 8mm Bohrer bis zu einer Tiefe von 60mm.
  3. Dübel einsetzen: Setzen Sie drei Kunststoffdübel in die Löcher ein. Schrauben Sie die selbstschneidenden Schrauben in die Dübel, lassen Sie diese jedoch ca. 3mm von der Wand abstehen.
  4. Adapter anbringen: Montieren Sie den Adapter an der TV-Platte.
  5. TV an Wandplatte hängen: Hängen Sie die TV-Platte auf die bereits in der Wand befestigten Schrauben.
  6. Abschluss: Schieben Sie die Platte nach unten, ziehen Sie die Schrauben fest und installieren Sie die Kunststoffabdeckung.
  7. Einstellung: Lösen Sie den Einstellknopf, um den Neigungswinkel des Monitors/TVs anzupassen, und ziehen Sie ihn anschließend fest.

Technische Daten

  • VESA-Kompatibilität: Max. 400x400
  • Neigungswinkel: -20° bis +20°
  • Bohrergröße: 8mm
  • Bohrtiefe: 60mm

Praktische Hilfe

Typische Probleme

Der Fernseher hängt schief oder lässt sich nicht neigen.

Lösen Sie den Einstellknopf an der Halterung, richten Sie den Fernseher in die gewünschte Position aus und ziehen Sie den Knopf wieder fest.

Schrauben passen nicht in die Rückseite des Fernsehers.

Prüfen Sie die Teileliste (A-O) und wählen Sie die für Ihr TV-Modell passenden Schrauben aus. Verwenden Sie bei Bedarf die beiliegenden Kunststoffunterlegscheiben.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile gemäß der Teileliste im Lieferumfang enthalten sind.
  • Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
  • Verwenden Sie einen 8mm Bohrer für die Wandmontage.
  • Halten Sie eine Bohrtiefe von 60mm ein.
  • Lassen Sie die Schrauben nach dem Eindrehen in die Dübel ca. 3mm von der Wand abstehen, um die Platte einhängen zu können.

Technische Daten in der Praxis

VESA 400x400
Der maximale Lochabstand an der Rückseite Ihres Fernsehers beträgt 400mm horizontal und 400mm vertikal.
Neigung (Tilt)
Der Bildschirm kann um bis zu 20 Grad nach oben oder unten geneigt werden.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die schrittweise Montage von der Vorbereitung der Wand bis zur finalen Ausrichtung des Fernsehers.
  • Achten Sie auf die Darstellung der Schrauben (A) und Dübel (B) bei der Wandmontage.

Modellkompatibilität

  • Geeignet für Fernseher mit VESA-Standard bis 400x400.
