Bedienungsanleitung für die kabellose Türklingel Solight 1L75B

Wichtige Informationen aus der Anleitung

Die Solight 1L75B ist eine kabellose Türklingel, die über Funk (433,92 MHz) kommuniziert. Die Reichweite beträgt bis zu 180 Meter im freien Gelände. Das System unterstützt die Kopplung mehrerer Sender und Empfänger. Bitte beachten Sie, dass der Empfänger nur für den Innenbereich geeignet ist.

Beschreibung des Geräts

Der Empfänger (Klingel) verfügt über eine LED-Anzeige, Tasten zur Melodieauswahl/Kopplung und zur Lautstärkeregelung. Der Sender (Klingelknopf) ist wetterfest (IP44) und wird mit einer CR2032-Batterie betrieben.

Kopplung des Senders mit der Klingel

1. Legen Sie 2x AA-Batterien in den Empfänger ein.
2. Warten Sie auf die Melodie "Ding Dong", die signalisiert, dass sich das Gerät im Kopplungsmodus befindet.
3. Drücken Sie innerhalb von 120 Sekunden die Taste am Sender.
4. Bei erfolgreicher Kopplung ertönt erneut die "Ding Dong"-Melodie.

Um mehrere Tasten zu koppeln, wiederholen Sie den Vorgang für jede Taste. Ein Empfänger kann mit bis zu 8 Tasten gekoppelt werden; ein Sender kann mit bis zu 15 Empfängern gekoppelt werden.

Auswahl von Klingelton und Lautstärke

• Drücken Sie die Taste 2 am Empfänger, um den Klingelton auszuwählen.
• Drücken Sie die Taste 3 am Empfänger, um die gewünschte Lautstärke (4 Stufen: 90dB, 65dB, 40dB, 0dB/nur Blinken) einzustellen.

Installation des Klingelknopfes

1. Koppeln Sie den Sender vor der Installation.
2. Testen Sie die Reichweite und Zuverlässigkeit am gewählten Standort.
3. Befestigen Sie die Montageplatte mit doppelseitigem Klebeband oder Schrauben (bei Schrauben Dübel verwenden).
4. Setzen Sie den Klingelknopf auf die befestigte Rückseite.

Hinweis: Platzieren Sie den Knopf nicht direkt auf Metallgegenständen oder metallhaltigen Materialien (z. B. Stahlpfosten, Metalltüren), da dies die Funktion beeinträchtigen kann.

Batteriewechsel

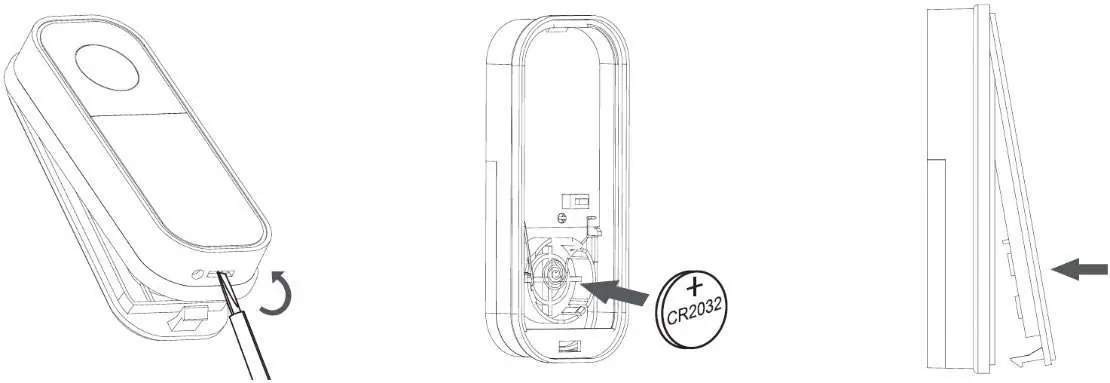

Sender (Klingelknopf)

1. Öffnen Sie die Abdeckung mit einem Schlitzschraubendreher.
2. Setzen Sie die CR2032-Batterie vorsichtig ein (Position auf der Innenseite beachten).
3. Bringen Sie die Abdeckung wieder an.

Empfänger (Klingel)

1. Öffnen Sie die hintere Abdeckung des Empfängers.
2. Legen Sie 2x AA-Batterien ein.
3. Schließen Sie die Abdeckung.

Fehlerbehebung

Wenn der Empfänger nicht klingelt, prüfen Sie:

• Ob die Entfernung zwischen Sender und Empfänger zu groß ist.
• Ob starke Signalstörquellen (Funknetzwerke, große Metallgegenstände, Stahlbetonwände) vorhanden sind.

Um die Kopplung zu löschen, halten Sie die Melodie-Auswahltaste (Taste 2) ca. 20 Sekunden lang gedrückt, bis "Ding Dong" ertönt. Falls dies nicht funktioniert, öffnen Sie den Sender und drücken Sie die Taste 5.
