Bedienungsanleitung für die Funkklingel Solight 1L68
Erfahren Sie, wie Sie die Solight 1L68 Funkklingel installieren, Sender und Empfänger koppeln, Batterien wechseln und Fehler beheben. Diese Anleitung enthält alle notwendigen Schritte für die Inbetriebnahme und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um einen neuen Sender mit dem Empfänger zu koppeln, stecken Sie den Empfänger ein, halten die Melodiewechsel-Taste 3-4 Sekunden gedrückt (LED blinkt) und drücken dann den Senderknopf. S. 1
Wichtigste Schritte
- Kopplung von Sender und Empfänger S. 1
- Zurücksetzen der Verbindung S. 2
Erste Inbetriebnahme
- Batterien einlegen und Kopplung durchführen. S. 1
Probleme und Lösungen
Empfänger klingelt nicht
Batterien prüfen, Abstand verringern, Signalstörungen beseitigen.
S. 2Wartung und Reset
- Verbindung zurücksetzen: Batterie entfernen, Melodietaste gedrückt halten, Batterie einlegen, Taste bis zum schnellen Blinken halten. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenz | 433,92 ±1 MHz | Betriebsfrequenz | S. 2 |
| Reichweite | max. 200m | Maximale Reichweite auf freier Fläche | S. 2 |
Wo es im PDF steht
- Installation und Kopplung S. 1
- Fehlerbehebung und technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Solight 1L68 ist eine drahtlose Funkklingel mit einer Reichweite von bis zu 200 Metern auf freier Fläche. Das System arbeitet auf einer Frequenz von 433,92 MHz. Die Anleitung beschreibt die Installation, den Batteriewechsel sowie die Kopplungsfunktion (Learning Code), mit der mehrere Sender und Empfänger kombiniert werden können.
Beschreibung des Geräts

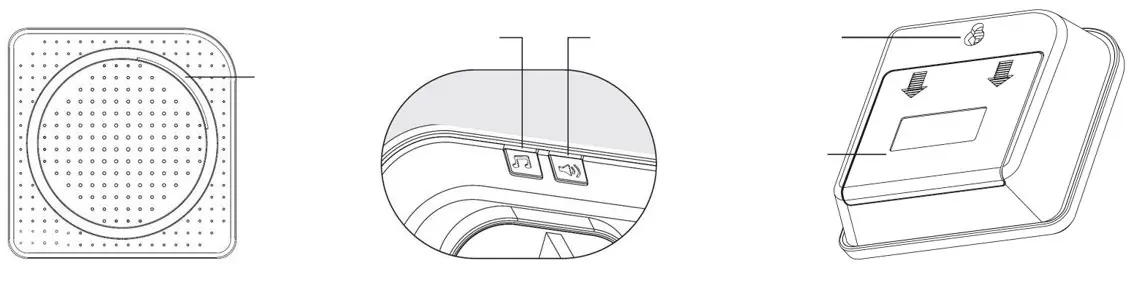

Das System besteht aus einem Empfänger (Klingel) und einem Sender (Druckknopf). Der Empfänger verfügt über Tasten zur Melodie- und Lautstärkeregelung. Der Sender ist wasserdicht und für den Außenbereich geeignet.
Installation und Batteriewechsel
Empfänger
Öffnen Sie das Batteriefach und legen Sie 3x AA 1,5V Alkalibatterien ein. Achten Sie dabei auf die korrekte Polarität. Der Empfänger kann aufgestellt, hingelegt oder an der Wand montiert werden.

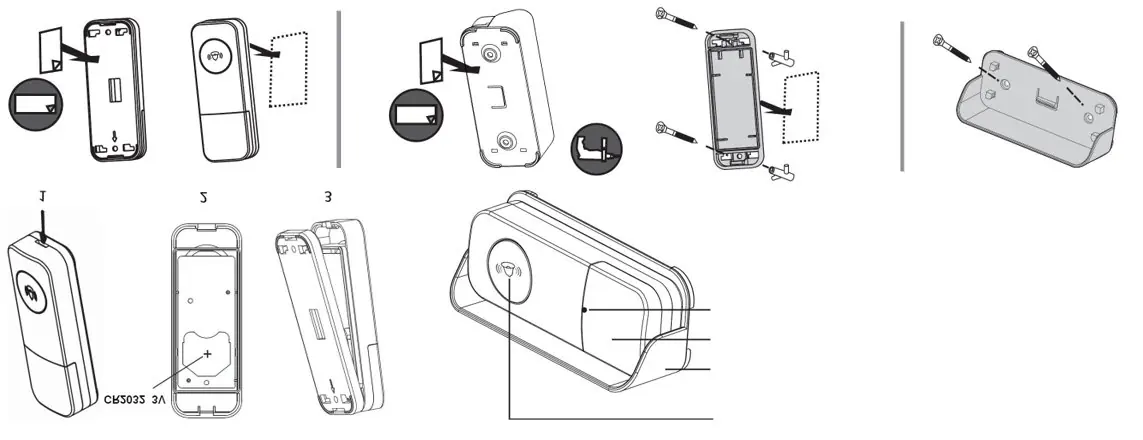

Sender
Zum Batteriewechsel (3V CR2032) öffnen Sie das Gehäuse mit einem Schlitzschraubendreher. Lösen Sie die Verriegelung, klappen Sie den Innendeckel zur Seite und entfernen Sie die Dichtung. Nach dem Batteriewechsel die Dichtung und die Abdeckungen sorgfältig schließen. Der Sender kann mit doppelseitigem Klebeband oder Schrauben montiert werden.
Kopplungsfunktion (Learning Code)
Die "Learning Code"-Funktion ermöglicht die Gruppierung mehrerer Sender und Empfänger. Ein Empfänger kann mit bis zu 15 Sendern gekoppelt werden, ein Sender mit bis zu 8 Empfängern.
Sender mit Empfänger koppeln
- Stecken Sie den Empfänger in eine Steckdose.
- Halten Sie die Melodiewechsel-Taste am Empfänger für 3-4 Sekunden gedrückt, bis die LED schnell blinkt.
- Drücken Sie den Senderknopf einmal. Die gewählte Melodie ertönt zur Bestätigung.
Verbindung zurücksetzen
- Entfernen Sie eine Batterie aus dem Empfänger.
- Halten Sie die Melodiewechsel-Taste gedrückt und legen Sie die Batterie wieder ein.
- Halten Sie die Taste gedrückt, bis die LED schnell blinkt, dann loslassen. Der Speicher ist gelöscht.
Fehlerbehebung
Wenn der Empfänger nicht klingelt, prüfen Sie bitte:
- Ob die Batterien im Sender und Empfänger geladen sind und korrekt eingelegt wurden.
- Ob der Abstand zwischen Sender und Empfänger zu groß ist.
- Ob starke Signalstörungen (z.B. durch Metallobjekte, Funknetzwerke oder Stahlbetonwände) vorliegen.
Technische Daten
- Frequenz: 433,92 ±1 MHz
- Reichweite: max. 200 m
- Stromversorgung Empfänger: 3x AA 1,5V
- Stromversorgung Sender: 1x CR2032 3V
- Schutzart Sender: IP56
- Schutzart Empfänger: IP20
- Anzahl Melodien: 38
- Lautstärke: 25 - 110 dB(A)
Praktische Hilfe
Typische Probleme
Empfänger klingelt nicht
Batterien prüfen und ggf. ersetzen, Abstand verringern oder Signalstörungen durch Metallobjekte/Wände beseitigen.
Verbindung funktioniert nicht
Kopplung (Learning Code) neu durchführen oder Speicher zurücksetzen.
Vor der Verwendung
- Batterien in den Empfänger einlegen (3x AA)
- Batterie im Sender prüfen (CR2032)
- Reichweite vor der endgültigen Montage testen
- Kopplung zwischen Sender und Empfänger durchführen
Technische Daten in der Praxis
- IP20 (Empfänger)
- Kein besonderer Schutz gegen Wasser, nur für Innenräume.
Abbildungen und Diagramme
- Abbildung 1: Ein Empfänger kann mit bis zu 15 Sendern gekoppelt werden.
- Abbildung 2: Ein Sender kann mit bis zu 8 Empfängern gekoppelt werden.
Modellkompatibilität
- Sender ist wasserdicht (IP56).
- Empfänger ist nicht wasserdicht (IP20), nicht in feuchten Räumen wie Badezimmern verwenden.
