Bedienungsanleitung für Solight 1T09 Alkoholtester

Erfahren Sie, wie Sie den Solight 1T09 Alkoholtester korrekt verwenden, kalibrieren und Messergebnisse interpretieren. Schnelle Anleitung zur Inbetriebnahme, Messung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Solight 1T09 ist ein Alkoholtester. Zum Messen schalten Sie das Gerät ein, warten auf die Anzeige 'Please Blow' und blasen 5-6 Sekunden lang kontinuierlich in das Mundstück. S. 1, 2

Wichtigste Schritte

  • Einschalten S. 1
  • Ausschalten S. 1
  • Test durchführen S. 2

Erste Inbetriebnahme

  • Laden Sie das Gerät vor der ersten Verwendung über das USB-Kabel auf, bis die grüne Anzeige leuchtet. S. 1

Probleme und Lösungen

Flow error!

Blaszeit zu kurz oder Luftstrom zu schwach.

S. 2

Wartung und Reset

  • Kalibrierung alle 12 Monate oder nach 500 Messungen erforderlich. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Sensor Elektrochemisch Brennstoffzellensensor S. 1
Messbereich 0 - 5 ‰ BAC Messbereich des Geräts S. 1

Wo es im PDF steht

  • Inbetriebnahme und Messung S. 1
  • Messvorgang und Einstellungen S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Solight 1T09 Alkoholtester Seite 1 Ablauf des Messvorgangs Seite 1

Wichtige Informationen aus der Anleitung

Der Solight 1T09 ist ein präziser Alkoholtester mit elektrochemischem Sensor. Um genaue Ergebnisse zu erzielen, ist es wichtig, vor dem Test 15 Minuten lang nicht zu essen, zu trinken oder zu rauchen. Verwenden Sie für jede Messung ein neues Mundstück und stellen Sie sicher, dass die Umgebungsluft frei von Alkohol- oder Lösungsmitteldämpfen ist.

Inbetriebnahme und Aufladen

Das Gerät wird über ein USB-Kabel (5.0 V) aufgeladen. Ein rotes Licht zeigt den Ladevorgang an, ein grünes Licht signalisiert, dass das Gerät vollständig geladen ist. Ein blinkendes Licht weist darauf hin, dass das Gerät aufgeladen werden muss.

Solight 1T09 Alkoholtester
Solight 1T09 Alkoholtester
  • Einschalten: Halten Sie die Power-Taste für ca. 2 Sekunden gedrückt.
  • Ausschalten: Halten Sie die Power-Taste für ca. 3 Sekunden gedrückt.

Messvorgang

Nach dem Einschalten zeigt das Display "ALCO" an. Warten Sie, bis das Gerät "Please Blow" anzeigt.

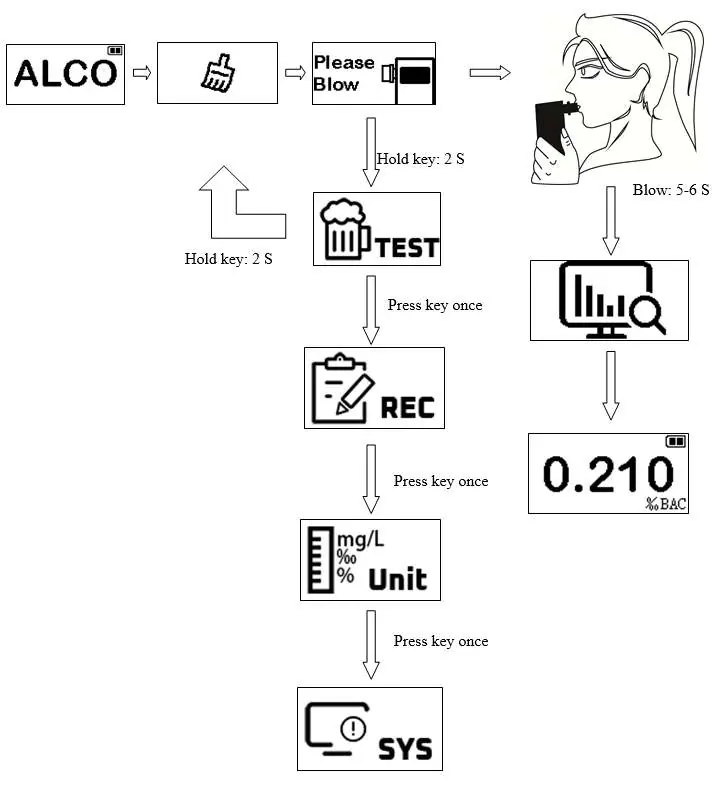

Ablauf des Messvorgangs
Ablauf des Messvorgangs
  1. Blasen Sie kontinuierlich für ca. 5-6 Sekunden in das Mundstück.
  2. Das Gerät gibt einen schnellen Piepton ab, während Sie blasen. Sobald Sie "Beep! Beep!" hören, stoppen Sie das Blasen.
  3. Das Gerät analysiert die Probe und zeigt das Ergebnis an.
  4. Das Ergebnis bleibt für ca. 60 Sekunden auf dem Display. Drücken Sie die Power-Taste einmal, um einen neuen Test zu starten.

Hinweis: Wenn die Meldung "Flow error!" erscheint, war die Blaszeit zu kurz, der Luftstrom zu schwach oder wurde unterbrochen.

Einstellungen und Speicher

Das Gerät verfügt über einen Speicher für 2000 Ergebnisse. Sie können die Einheiten (‰ BAC, % BAC, mg/L) und den Warnschwellenwert anpassen:

  • Navigieren Sie zum "UNIT"-Menü.
  • Wählen Sie die gewünschte Einheit und halten Sie die Taste für 2 Sekunden gedrückt, um zu speichern.
  • Im Einstellungsmenü können Sie den Warnschwellenwert (z.B. 0.10, 0.20, 0.50 ‰ BAC) anpassen.

Wartung und Sicherheit

Um die Genauigkeit zu gewährleisten, muss das Gerät alle 12 Monate oder nach 500 Messungen kalibriert werden. Wenden Sie sich hierfür an den Hersteller. Lagern Sie das Gerät bei Raumtemperatur und vermeiden Sie hohe Luftfeuchtigkeit. Wenn die Differenz zwischen zwei aufeinanderfolgenden Messungen mehr als 0.1‰ beträgt, führen Sie eine neue Messung durch.

Technische Daten

  • Sensor: Elektrochemisch (Brennstoffzellensensor)
  • Messbereich: 0 - 5 ‰ BAC
  • Genauigkeit: ±0.08 ‰ BAC bei 0.20 - 0.50 ‰ BAC; ±20% bei >0.50 ‰ BAC
  • Betriebstemperatur: 0°C bis 60°C

Praktische Hilfe

Typische Probleme

Flow error!

Die Blaszeit war zu kurz, der Luftstrom zu schwach oder wurde unterbrochen. Versuchen Sie es erneut.

Differenz zwischen Messungen >0.1‰

Führen Sie eine neue Messung durch.

Niedriger Batteriestand

Laden Sie das Gerät über das USB-Kabel auf.

Vor der Verwendung

  • Warten Sie 15 Minuten nach dem Essen, Trinken oder Rauchen.
  • Spülen Sie den Mund vor dem Test mit Wasser aus.
  • Verwenden Sie für jede Person ein neues Mundstück.
  • Stellen Sie sicher, dass die Luft frei von Alkohol- oder Desinfektionsmitteldämpfen ist.
  • Halten Sie das Gerät von Mobilfunkantennen fern.

Technische Daten in der Praxis

Kalibrierung
Erforderlich alle 12 Monate oder nach 500 Messungen.

Abbildungen und Diagramme

  • Das Flussdiagramm zeigt den Ablauf: Einschalten -> ALCO -> Please Blow -> 5-6s Blasen -> Ergebnis.

Modellkompatibilität

  • USB-Ladekabel im Lieferumfang enthalten, Adapter nicht enthalten.
