Installationsanleitung für Solax Power X1 Series 0.6KW-3.6KW Wechselrichter

Schnelle Installationsanleitung für den Solax Power X1 Series Wechselrichter. Enthält Schritte zur Wandmontage, PV- und AC-Anschluss, RS485-Verkabelung sowie Anweisungen zur Firmware-Aktualisierung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Schritte zur Wandmontage des Wechselrichters Seite 1 Anschluss der AC-Kabel Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Kurzanleitung für die Installation und Inbetriebnahme der Solax Power X1 Series (0.6KW-3.6KW). Es deckt die mechanische Montage, den elektrischen Anschluss (PV und AC) sowie die Firmware-Aktualisierung ab. Bitte beachten Sie, dass für optionales Zubehör die jeweils beiliegenden Anleitungen zu konsultieren sind.

Inverter Installation

Die Montage erfolgt an einer Wand unter Verwendung der mitgelieferten Halterung:

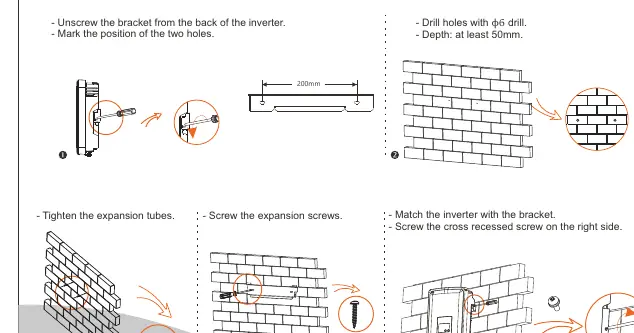

Schritte zur Wandmontage des Wechselrichters
Schritte zur Wandmontage des Wechselrichters
  • Lösen Sie die Halterung von der Rückseite des Wechselrichters.
  • Markieren Sie zwei Bohrlöcher im Abstand von 200 mm.
  • Bohren Sie Löcher mit einem 6-mm-Bohrer (Tiefe mindestens 50 mm).
  • Setzen Sie die Spreizdübel ein und schrauben Sie die Halterung fest.
  • Hängen Sie den Wechselrichter in die Halterung ein und sichern Sie ihn mit der seitlichen Kreuzschlitzschraube.

PV Connection

Für den PV-Anschluss sind die mitgelieferten DC-Steckverbinder zu verwenden:

  • Kabelquerschnitt: 4–6 mm².
  • Abisolierlänge: 7,0 mm.
  • Führen Sie die abisolierten Kabel in die DC-Kontakte ein und montieren Sie die Steckergehäuse (männlich/weiblich).
  • Achten Sie auf die korrekte Polarität (positive/negative DC-Pins).

AC Connection

Der AC-Anschluss erfordert eine sorgfältige Verkabelung:

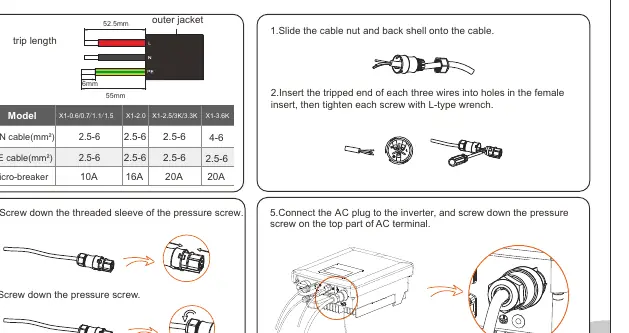

Anschluss der AC-Kabel
Anschluss der AC-Kabel
  • Abisolierlänge: 52,5 mm für den Außenmantel, 6 mm für die Adern.
  • Führen Sie die Adern in den AC-Stecker ein und ziehen Sie die Schrauben mit einem L-Typ-Schlüssel fest.
  • Verschrauben Sie die Druckhülse und das Gehäuse fest, um die Verbindung zu sichern.

Connections and Overview

Der Wechselrichter verfügt über Anschlüsse für RS485, DRM und Meter. Die Kommunikation erfolgt über einen 8-poligen Stecker. Nach Abschluss aller Verbindungen schalten Sie die externen DC/AC-Schutzschalter ein. Der Wechselrichter startet automatisch, sobald die PV-Module ausreichend Energie liefern.

Firmware Upgrading

Ein Firmware-Update kann über einen USB-Stick durchgeführt werden:

  • Erstellen Sie auf einem USB-Stick einen Ordner namens 'Update' mit zwei Unterordnern 'ARM' und 'DSP'.
  • Kopieren Sie die entsprechenden Firmware-Dateien in die jeweiligen Ordner.
  • Halten Sie die 'Enter'-Taste 5 Sekunden lang gedrückt, um in den 'Off Mode' zu gelangen.
  • Öffnen Sie die wasserdichte Abdeckung am 'DONGLE'-Port und stecken Sie den USB-Stick ein.
  • Wählen Sie das Programm über die Tasten aus und bestätigen Sie mit langem Drücken der 'V'-Taste.

Praktische Hilfe

Typische Probleme

Wechselrichter startet nicht

Überprüfen Sie, ob die externen DC/AC-Schutzschalter eingeschaltet sind und ob die PV-Module ausreichend Energie erzeugen.

Firmware-Update schlägt fehl

Stellen Sie sicher, dass die Dateinamen nicht verändert wurden und die Ordnerstruktur (Update/ARM, Update/DSP) korrekt eingehalten wurde.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (Inverter, Halterung, Stecker).
  • Stellen Sie sicher, dass der Untergrund für die Montage geeignet ist (Bohrtiefe mind. 50 mm).
  • Verwenden Sie Kabel mit dem korrekten Querschnitt (PV: 4-6 mm², AC: siehe Tabelle im Handbuch).
  • Stellen Sie sicher, dass alle Schraubverbindungen (AC-Stecker, Gehäuseschrauben) fest angezogen sind.

Technische Daten in der Praxis

Kabelquerschnitt PV
4-6 mm² für eine sichere Stromübertragung.
Bohrdurchmesser
6 mm für die Wandmontage der Halterung.
Drehmoment AC-Anschluss
1.2 ± 0.1 N.m für die wasserdichte Verschraubung.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die schrittweise Montage der Halterung und den Zusammenbau der DC-Steckverbinder.
  • Das Anschlussdiagramm verdeutlicht die Belegung der RS485-Schnittstelle (Pins 1-8).

Modellkompatibilität

  • Die Firmware-Dateien sind spezifisch für die X1-Serie (BOOST/MINI/AIR).
  • Optionales Zubehör (Wi-Fi/LAN-Dongle) erfordert separate Anleitungen.
