Bedienungsanleitung für Smart Ear Cleaner Y39 und NE3-D

Schnellstartanleitung für den Smart Ear Cleaner Y39 und NE3-D. Erfahren Sie, wie Sie die App verbinden, das Gerät aufladen und sicher anwenden.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Gerät wird über WLAN mit der entsprechenden App (AIR-LOOK für Y39 oder HND für NE3-D) verbunden, um das Bild des Ohrreinigers auf dem Smartphone anzuzeigen. S. 1, 3

Wichtigste Schritte

Einschalten: Halten Sie den Ein-/Ausschalter für 2 Sekunden gedrückt, bis das blaue Licht blinkt. S. 1, 2, 3
Verbinden: Verbinden Sie das Smartphone mit dem WLAN-Netzwerk des Geräts (AIR-ES-***** oder HNDEC_*****). S. 1, 2, 3

Erste Inbetriebnahme

App herunterladen, Gerät einschalten (2s drücken), WLAN verbinden, App starten. S. 1, 3

Probleme und Lösungen

Bild eingefroren / Keine Anzeige

App neu starten, Gerät neu starten, WLAN-Verbindung prüfen.

S. 1, 2

Wartung und Reset

Linse mit trockenem Wattestäbchen oder Alkoholtupfer reinigen. Akku mindestens einmal monatlich laden. S. 1, 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Fokusabstand	1.5 - 2 cm	Optimaler Abstand für scharfe Bilder.	S. 1
Ladespannung	5V	Maximale Eingangsspannung.	S. 1

Wo es im PDF steht

Modell Y39 Anleitung S. 1
Fehlerbehebung und Wartung S. 2
Modell NE3-D Anleitung S. 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Verwendung der Smart Ear Cleaner Modelle Y39 und NE3-D. Das Gerät dient zur visuellen Reinigung des Gehörgangs und wird über eine WLAN-Verbindung mit einem Smartphone gekoppelt. Bitte beachten Sie, dass es sich nicht um ein medizinisches Gerät handelt.

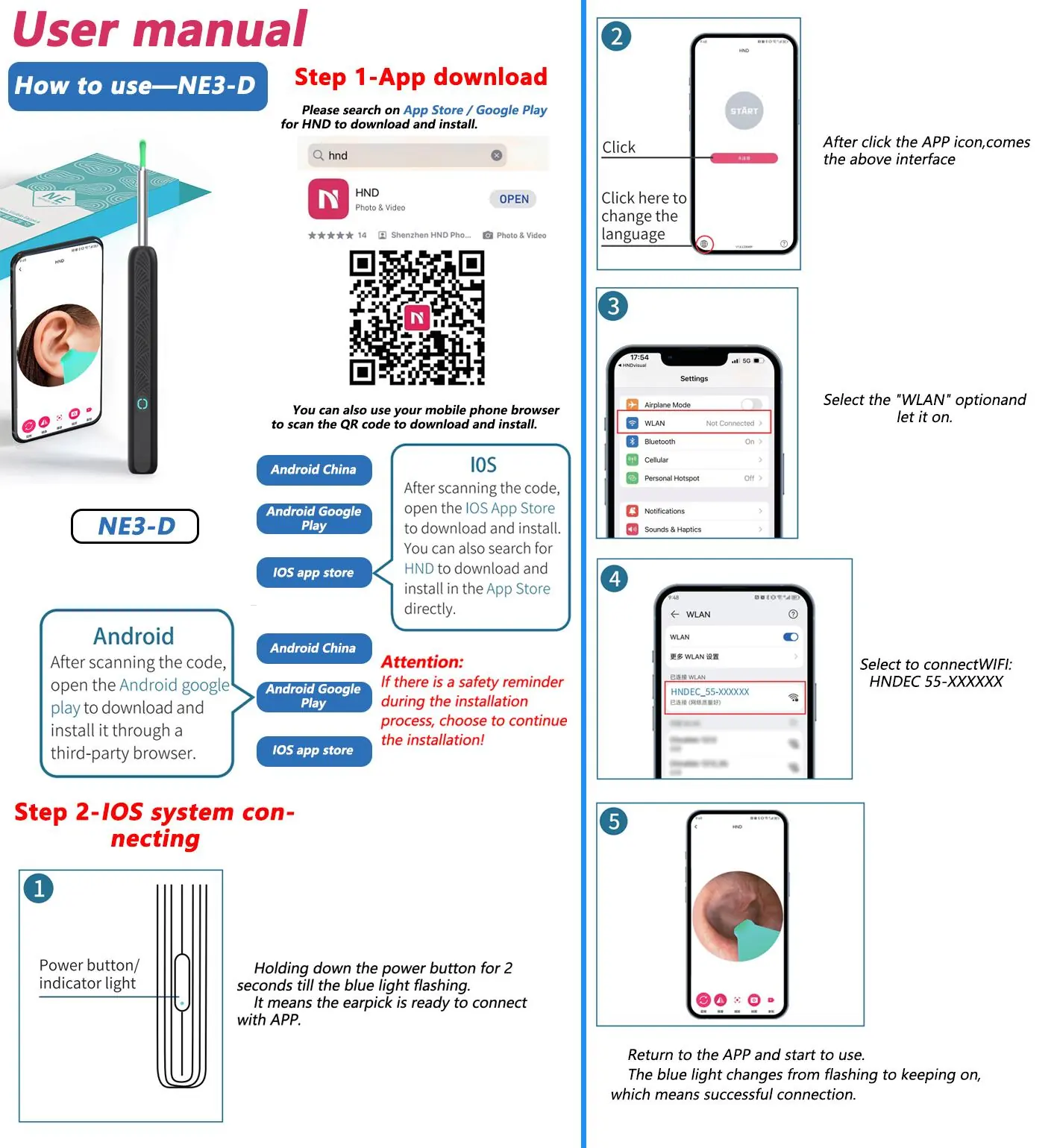

Erste Schritte und App-Verbindung

Um das Gerät zu verwenden, müssen Sie zunächst die entsprechende App installieren:

Modell Y39: Laden Sie die App AIR-LOOK aus dem Apple App Store oder Google Play Store herunter.
Modell NE3-D: Laden Sie die App HND aus dem App Store oder Google Play Store herunter.

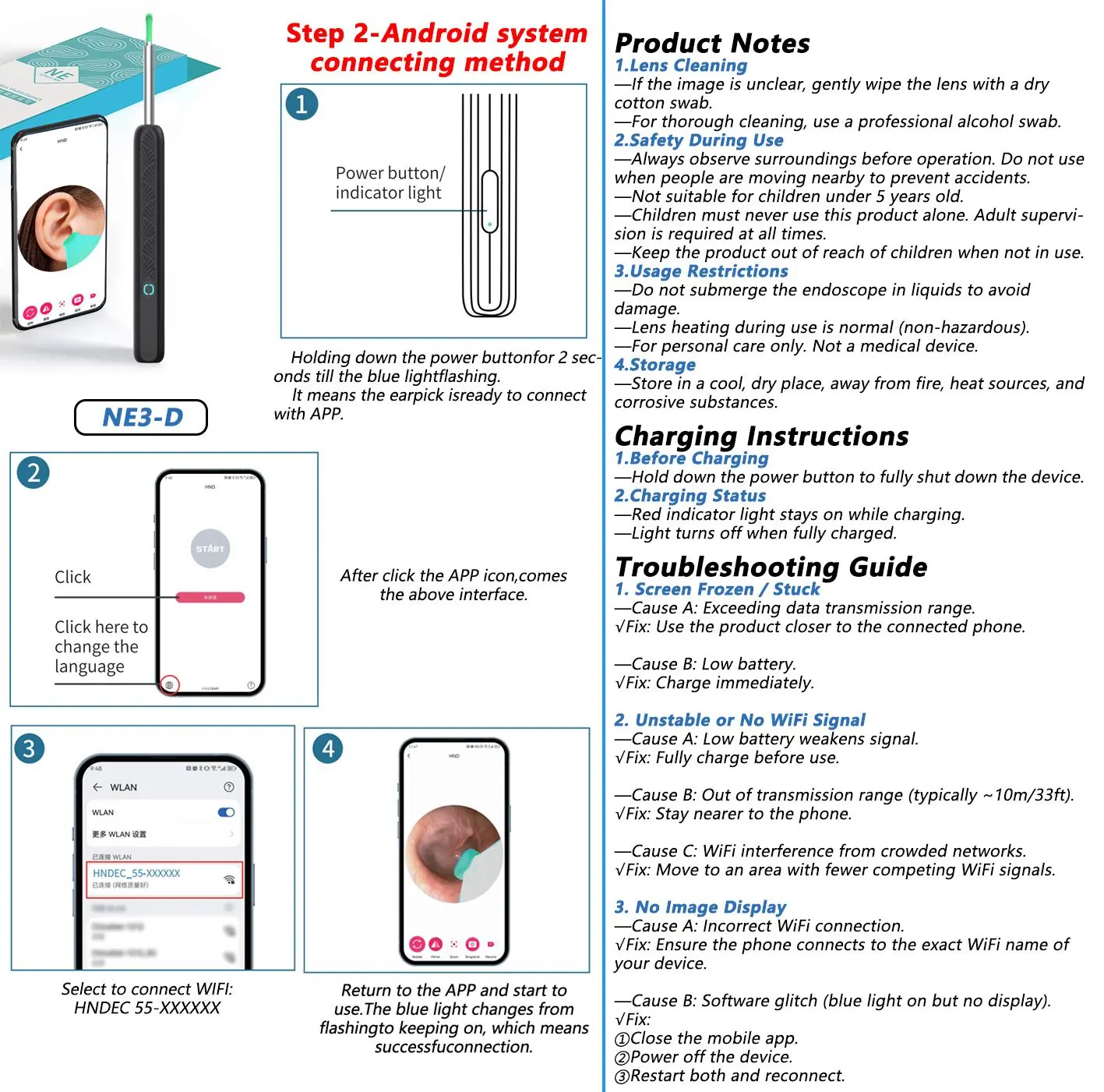

Verbindung herstellen:

Halten Sie den Ein-/Ausschalter am Gerät für 2 Sekunden gedrückt, bis das blaue Licht blinkt. Das Gerät befindet sich nun im Kopplungsmodus.
Öffnen Sie die WLAN-Einstellungen Ihres Smartphones.
Suchen Sie nach dem WLAN-Netzwerk, das mit AIR-ES- (für Y39) oder HNDEC_ (für NE3-D) beginnt, und verbinden Sie sich damit.
Starten Sie die entsprechende App und tippen Sie auf Start, um das Live-Bild zu sehen.

Sicherheitshinweise und Vorsichtsmaßnahmen

Nicht für Kinder unter 5 Jahren geeignet. Kinder dürfen das Produkt niemals unbeaufsichtigt verwenden.
Tauchen Sie das Hauptgerät nicht in Flüssigkeiten ein, um Wasserschäden zu vermeiden.
Verwenden Sie das Gerät nicht in Umgebungen, in denen sich Personen aktiv bewegen, um Verletzungen zu vermeiden.
Die Erwärmung der Linse während des Gebrauchs ist normal und ungefährlich.
Verwenden Sie nur ein Standard-5V-Ladegerät. Laden Sie das Gerät nicht mit Ladegeräten oder Powerbanks mit einer Ausgangsspannung von mehr als 5V.

Wartung und Reinigung

Reinigen Sie die Linse bei Bedarf vorsichtig mit einem trockenen Wattestäbchen.
Für eine gründliche Reinigung kann ein professionelles Alkoholtupfer verwendet werden.
Lagern Sie das Gerät an einem kühlen, trockenen Ort, fern von Feuer, Wärmequellen und ätzenden Substanzen.
Laden Sie den internen Lithium-Akku mindestens einmal im Monat auf, wenn das Gerät nicht häufig verwendet wird.

Fehlerbehebung

Bei Problemen mit der Bildübertragung oder Verbindung:

Bild eingefroren oder keine Anzeige: Stellen Sie sicher, dass das Telefon mit dem richtigen WLAN des Geräts verbunden ist. Starten Sie die App neu oder schalten Sie das Gerät aus und wieder ein.
Keine WLAN-Verbindung: Stellen Sie sicher, dass der Akku geladen ist. Bleiben Sie in der Nähe des Geräts (idealerweise innerhalb von 10 Metern).
Lichtstatus: Ein blinkendes Licht bedeutet, dass das Gerät eingeschaltet ist. Ein dauerhaft leuchtendes Licht zeigt eine bestehende WLAN-Verbindung an.

Praktische Hilfe

Typische Probleme

Bild eingefroren oder keine Anzeige

Stellen Sie sicher, dass das Telefon mit dem WLAN des Geräts verbunden ist. Starten Sie die App neu, schalten Sie das Gerät aus und wieder ein.

Keine WLAN-Verbindung

Prüfen Sie den Akkustand. Bleiben Sie in der Nähe des Geräts (max. 10m). Vermeiden Sie überfüllte WLAN-Netzwerke.

Gerät lässt sich nicht einschalten

Laden Sie das Gerät sofort auf.

Vor der Verwendung

Gerät vollständig aufladen (nur 5V Ladegerät verwenden).
Passende App (AIR-LOOK oder HND) herunterladen.
Umgebung vor Gebrauch prüfen (keine beweglichen Personen in der Nähe).
Linse vor Gebrauch auf Sauberkeit prüfen.

Technische Daten in der Praxis

Fokusabstand: Die Linse hat einen festen Fokus. Die beste Bildqualität wird in einem Abstand von 1,5 bis 2 cm erzielt.
Ladespannung: Verwenden Sie ausschließlich ein Standard-5V-Ladegerät, um Schäden am Akku zu vermeiden.

Abbildungen und Diagramme

Die LED-Anzeige blinkt beim Einschalten (Kopplungsmodus).
Ein dauerhaft leuchtendes Licht signalisiert eine erfolgreiche WLAN-Verbindung.
Das rote Licht leuchtet während des Ladevorgangs und erlischt, wenn der Akku voll ist.

Modellkompatibilität

Nicht für Kinder unter 5 Jahren geeignet.
Nur für den persönlichen Gebrauch bestimmt, kein medizinisches Gerät.
