Bedienungsanleitung für SLV 1-Phasen-Stromschienensystem-Leuchte
Schnellstartanleitung für die SLV 1-Phasen-Stromschienensystem-Leuchten (Serie 143430-143442). Enthält wichtige Hinweise zur sicheren Montage, Installation, Leuchtmittelwechsel und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die Installation und den Betrieb der SLV 1-Phasen-Stromschienensystem-Leuchten (Modelle 143430, 143431, 143432, 143440, 143441, 143442). Die Leuchten sind ausschließlich für den Betrieb in trockenen Innenräumen und in Verbindung mit entsprechenden 1-Phasen-Stromschienensystemen vorgesehen. Bei Verwendung von Halogenleuchtmitteln ist eine Mindestmontagehöhe von 2,50 m zwingend erforderlich.
Sicherheitshinweise
- Das Produkt darf nicht verändert oder modifiziert werden.
- Decken Sie das Produkt nicht ab und befestigen Sie keine Gegenstände daran.
- Bei Fehlfunktionen oder Beschädigungen sofort außer Betrieb nehmen und einen Elektrofachmann kontaktieren.
- Sicherstellen, dass Kinder nicht durch das Produkt gefährdet werden.
Installation
- Schalten Sie das gesamte System spannungsfrei.
- Stellen Sie den Drehknopf am Adapter auf die Position OFF.
- Setzen Sie den Adapter in die Stromschiene ein (nur in einer Richtung möglich).
- Stellen Sie den Drehknopf auf die Position ON.
- Prüfen Sie den festen Sitz und die ordnungsgemäße Funktion.
Leuchtmittelwechsel
Schalten Sie die Leuchte spannungsfrei und lassen Sie diese vollständig abkühlen. Verwenden Sie ausschließlich zugelassene Leuchtmittel vom Typ QPAR51 mit GU10-Sockel (max. 50W).
Pflege und Wartung
Reinigen Sie das Produkt regelmäßig nur von außen mit einem leicht angefeuchteten Tuch (Wasser). Lagern Sie das Produkt nur in trockenem und sauberem Zustand.
Herstellerinformationen
SLV GmbH
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht in die Schiene einsetzen.
Der Adapter kann nur in einer Richtung eingesetzt werden. Prüfen Sie die Ausrichtung und wenden Sie keine Gewalt an.
Leuchte funktioniert nicht nach der Installation.
Stellen Sie sicher, dass der Drehknopf am Adapter korrekt auf ON steht und das gesamte System mit Strom versorgt wird.
Vor der Verwendung
- System spannungsfrei schalten.
- Geeignetes Leuchtmittel (QPAR51, GU10, max. 50W) bereithalten.
- Mindestabstand von 0,5 m zur beleuchteten Fläche einhalten.
- Bei Halogeneinsatz: Montagehöhe von mindestens 2,50 m sicherstellen.
Technische Daten in der Praxis
- Schutzklasse II
- Schutzisoliert, kein Anschluss an den Schutzleiter erforderlich.

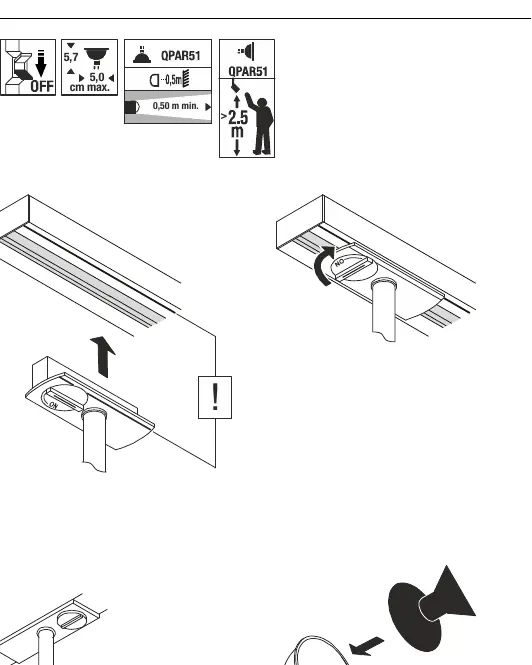

Abbildungen und Diagramme
- Der Drehknopf am Adapter muss vor dem Einsetzen auf OFF stehen.
- Der Adapter rastet nur in einer spezifischen Richtung in die Schiene ein.
- Nach dem Einsetzen wird der Drehknopf auf ON gestellt, um den Kontakt herzustellen.
Modellkompatibilität
- Nur für SLV 1-Phasen-Stromschienensysteme geeignet.
- Nicht für den Außenbereich oder feuchte Räume geeignet.
