Installationsanleitung für SloanLED 100L1D 24 VDC Netzteil

Wichtige Informationen zur Installation

Dieses Dokument enthält die Installationsanweisungen für das SloanLED 100L1D 24 VDC Netzteil (PN 701895-100L1D). Das Gerät ist für NEC Class 2 Ausgänge ausgelegt. Die Installation muss unter Einhaltung der Sicherheitsvorschriften und durch qualifiziertes Personal erfolgen.

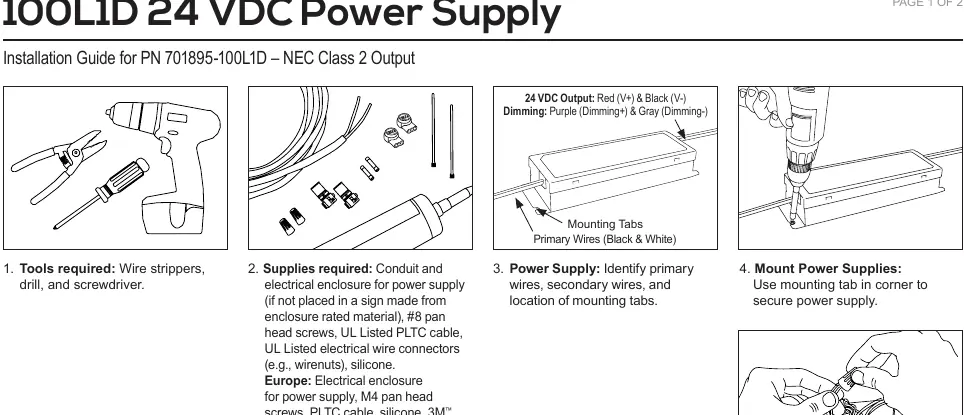

Benötigte Werkzeuge und Materialien

• Werkzeuge: Abisolierzange, Bohrmaschine, Schraubendreher.
• Materialien: Kabelkanal und elektrisches Gehäuse (falls nicht in einem Gehäuse aus geeignetem Material installiert), #8 Flachkopfschrauben (oder M4 für Europa), UL-gelistetes PLTC-Kabel, UL-gelistete Kabelverbinder (z. B. Wirenuts), Silikon.

Montageanweisungen

Das Netzteil muss in einem geeigneten Gehäuse (z. B. Transformatorgehäuse/Kabelkanal) montiert werden. Achten Sie auf ausreichende Belüftung.

• Umgebungstemperatur: -40°C bis 55°C.
• Abstände: Der Abstand zu thermoplastischen, Holz-, Faser- oder anderen brennbaren Gehäusematerialien muss mindestens 25 mm (1 Zoll) betragen.
• Abstand zwischen Netzteilen: Zwei oder mehr benachbarte Netzteile dürfen nicht näher als 25 mm (1 Zoll) an den Enden oder 4 Zoll (102 mm) an den Seiten montiert werden.
• Befestigung: Verwenden Sie die Montagelaschen in den Ecken, um das Netzteil sicher zu befestigen.

Elektrischer Anschluss

Achtung: Der Primäranschluss muss von einem zugelassenen Elektriker durchgeführt werden.

• Primärseite: Schwarze und weiße Drähte.
• Sekundärseite (24 VDC Ausgang): Roter Draht (V+) und schwarzer Draht (V-).
• Dimmung: Lila Draht (Dimming+) und grauer Draht (Dimming-).

Stellen Sie sicher, dass der Ausgangsstrom 4,15 DC Ampere nicht überschreitet, um eine Überlastung zu vermeiden.

Fehlerbehebung

Wenn das System nicht ordnungsgemäß funktioniert, überprüfen Sie folgende Punkte:

• Die Primärspannung liegt zwischen 120-277 VAC.
• Die Sekundärspannung beträgt 24 VDC.
• Der Ausgangsstrom liegt bei 4,15 Ampere oder weniger.
• Das Netzteil ist nicht überlastet (siehe Kapazitätstabelle).
• Es liegen keine Kurzschlüsse in der Sekundärverkabelung vor.
• Alle Sekundärverbindungen sind korrekt (Rot-zu-Rot und Schwarz-zu-Schwarz).

Technische Daten und Dimmen

Das Netzteil unterstützt 0-10 V Dimmung. Die Dimmkurve zeigt eine lineare Abhängigkeit zwischen der Dimmspannung (0-10 V) und der Ausgangsleistung (Vout %). Es wird empfohlen, Fotozellen oder Lichtsensoren zu verwenden, um die Lebensdauer des Netzteils zu verlängern und die Effizienz zu maximieren.
